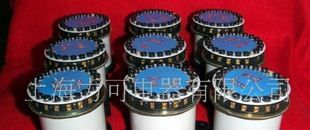

供应旋转变压器(图)
| 价 格： | 面议 |
品牌:正科 产品类型:单相异步电动机 型号:36XZ10-10 36XZ10-5 额定功率:3w（kW） 额定电压:26（V） 额定转速:1400（rpm） 产品认证:CCC
| 型号
Type
| 励磁电压
Exciting
Voltage
(V)
| 频 率
Frequency
(Hz)
| 空载输入阻抗
No-load Input
Impedance
(Ω)
| 变 比
Transformation
Ratio
| 零位电压
Null Voltage
(mV)
| ||||
| 20XZ010
| 26
| 400
| 2000
| 1.0
| 78
| ||||
| 20XZ012
| 26
| 400
| 600
| 1.0
| 78
| ||||
| 28XZ10-5
| 36
| 400
| 1000
| 0.56
| 40.32
| ||||
| 28XZ012
| 36
| 400
| 1000
| 0.565
| 61
| ||||
| 28XZ20-10
| 36
| 400
| 2000
| 1. 0
| 72
| ||||
| 28XZ40-5
| 36
| 400
| 4000
| 0.56
| 40.32
| ||||
| 28XZ10-4A
| 36
| 400
| 1000
| 0.4
| 28.8
| ||||
| 28XZ10-5J
| 36
| 400
| 1000
| 0.56
| 40.32
| ||||
| 28XZ4-5J
| 36
| 400
| 400
| 0.56
| 40.32
| ||||
| 36XZ6-5
| 60
| 400
| 600
| 0.56
| 49.4
| ||||
| 36XZ6-10
| 36
| 400
| 600
| 1. 0
| 54
| ||||
| 36XZ10-4
| 60
| 400
| 1000
| 0.45
| 40.50
| ||||
| 36XZ10-5
| 36
| 400
| 1000
| 0.56
| 30.24
| ||||
| 36XZ10-10
| 36
| 400
| 1000
| 1. 0
| 54
| ||||
| 36XZ20-5
| 60
| 400
| 2000
| 0.56
| 49.40
| ||||
| 36XZ40-10
| 60
| 400
| 4000
| 1. 0
| 90
| ||||
| 45XZ017
| 115
| 400
| 1000
| 1.0
| 85
| ||||
| 45XZ4-5
| 115
| 400
| 400
| 0.56
| 64.40
| ||||
|
|
|
|
|
|
| ||||
|
|
|
|
|
| ||||
|
|
|
|
|
|
| ||||
|
|
|
|
|
|
|
正余弦旋转变压器
输出电压与转子转角保持一定函数关系的感应式微电机。它是一种将角位移转换为电信号的位移传感器,也是能进行坐标换算和函数运算的解算元件。旋转变压器广泛应用在民用和军事工程的伺服系统中作为测角元件、坐标变换元件和解算装置。
结构：旋转变压器的结构与两相线绕式异步电动机相似。在定、转子铁芯槽内分别嵌装两组轴线互相垂直的分布式绕组。为减小体积，铁芯常采用坡莫合金等高磁导率材料叠装而成。转子绕组通过滑环、电刷引出接线的为接触式旋转变压器；用环形变应器耦合到定子上引出接线的为无接触式旋转变压器。后者没有接触摩擦和无线电干扰。
工作原理 定子绕组D1-D2接交流电源激磁，转子绕组Z1－Z2接负载ZL（图1）。当主令轴带动转子转过θ角时,转子各绕组中产生的感应电压分别为
式中k为一相定、转子绕组的有效匝数比（变比）。如用转子绕组激磁,定子绕组输出时表达式相同（只是k值不同）。采用不同接线方式或不同的绕组结构，可以获得与转角成不同函数关系的输出电压。采用不同的结构还可以制成弹道函数、圆函数、锯齿波函数等特种用途的旋转变压器。
利用两台相同的正、余弦旋转变压器可组成单通道测角系统。一台旋转变压器为发送机,另一台为控制变压器。发送机由交流电源激磁。旋转变压器的精度为6′,单通道系统的精度不小于6′。为了提高系统的控制精度,可采用双通道测角系统（图2）。用四台结构相同的旋转变压器,两台XZ1与XZ2组成粗通道测角系统,另外两台XZ3与XZ4组成精通道测角系统。XZ1与XZ3、XZ2与XZ4分别通过升速比为i(i＝15～30)的升速器相连接。当主令轴带动粗通道的XZ1转过θ1角时，精通道的XZ3将转过iθ1角，XZ2与负载同轴，其转角为θ2时，XZ4的转角为 iθ2。粗通道的输出电压Uc1=kUr sin δ，精通道XZ4的输出电压为Uc2＝kUrsin iδ,式中δ＝θ1－θ2。二者的输出电压经过粗精转换器处理后再经放大装置驱动负载。应用双通道测角系统可组成双通道伺服系统,当误差角δ较小时用精通道信号控制,误差角δ较大时用粗通道信号控制。因此系统的控制精度可达3″～7″。为了减少减速器齿轮间隙造成的非线性误差，可采用电气变速式双通道测角系统，即采用多极旋转变压器。它是在一个机体内安装单极和多极两台旋转变压器，而共用一根轴。用单极变压器组成粗通道系统，多极旋转变压器组成精通道系统。这样既能提高精度又能简化结构。
XZ 系列旋转变压器特点 接触式
工作温度-40℃～55℃产品系列
20XZ010 尺寸：Φ20×49mm
28XZ 尺寸：Φ28×62mm
36XZ 尺寸：Φ36×70mm
45XZ 尺寸：Φ45×82mm
我公司生产自整角机（BD-404A,DI-511,DI-150,DI-414,SK123,SK-263,SS-150,VT-557,SGS-1,SS-404 SS-405 SS-404M BS-404A,BD-404B,BD-404A2,S3,S5,45KF4A,45LF4A,36LF5B,36KF4A,BS405,BD501,BD500,BD-500M，45KF5B等等）；磁放大器（FC2-5,FC2-10);旋转变压器（36XZ40-10,36XZ10-10,36XZ40-5,45XZ10-10,45XZ40-5);直流测速发电机(ZCF221,ZCF221C,ZCF121,ZCF361)；ADP123B,ADP-261 ADP-262系列交流伺服电动机,步进电动机36BF001,电度表电子表，S１２１S221 S321系列伺服电机,真空开关管等，质量保证，厂价直销！若有需要请联系：15888222924 057783133396 QQ 399088334 徐经理
