供应RW11-10/200A型高压跌落式熔断器
| 价 格： | 面议 |
品牌:宇州 类型:跌落式熔断器 型号:RW11-10/200A RW11-10/100A型高压跌落式熔断器 额定电压:12KV（V） 额定电流:100-200A（A） 额定分断电流:200A（A） 产品认证:ISO9001
RW11-10/100-6.3型户外交流高压荷跌落式熔断器
一、用途RW11-10/100-6.3型户外交流高压跌落式熔断器，适用于10千伏50Hz和60Hz电力系统中作输配电线路和电力变压器的短路保护与过负荷保护。二、适用范围1. 产品使用的环境条件：(1) 环境温度不高于+40℃，不低于-40℃；(2) 海拔高度不超过1000m；(3) 风速不大于35m/s；(4) 地震烈度不超过8级。2. 产品不适用于下述场所：(1) 有燃烧或爆炸危险场所；(2) 有剧烈震动或冲击场所；(3) 有导电、化学气体作用及严重污秽地区。三、主要技术数据本产品符合国际电工委员会IEC标准《高压熔断器》第二部分：喷射式及类似熔断器出版物282-2有关规定。
四、结构及动作原理产品的外形见图15-7。产品由瓷绝缘子，上、下静触头和熔丝管三部分组成，静触头安装在绝缘子上下两端，安装板固定在绝缘子中间。熔丝管为复合材料，它不但具有较好的开断能力，且保证有较高的机械强度。产品借助安装板固定在安装架上。熔断器运行时串联在电力系统中，在正常工作时，带钮扣的熔丝装在熔丝管的上触头被采用装有释压片的释压帽压紧，熔丝尾线通过熔丝管拉出，将弹出板扭反压近喷口，与下触头联接，在弹出板扭力的作用下熔丝一直处于接紧状态，并锁紧活动关节。在熔断器处在合闸位置时，由于上静触头向下和弹片的向外推力，使整个熔断器的接触更为可靠。当电力系统发生故障时，故障电流将熔丝迅速熔断，在熔管内产生电弧，熔丝管在电弧的作用下产生大量气体，当气体超过予定的压力值时，释压片即钮扣头打开，减轻了熔丝管内的压力，在电流过零时产生强烈的去游离作用使电弧熄灭。而当气体未超过予定的压力值时，释压片不动作，电流过零时产生的强烈去游离气体从下喷口喷出，弹出板迅速将熔丝尾线拉出，使电弧熄灭。熔丝熔断后，活动关节释放，熔丝管在上静触头、下弹片的压力下、加上本身自重的作用迅速跌落，将电路切断，形成明显的分断间隙。五、安装、调整与维修(1) 熔断器安装地点的额定电压、正常工作电流和短路容量应在熔断器的额定电压、额定电流和额定的开断容量范围内。(2) 为了使熔断器在装箱时成为一整体，包装时熔丝管用铁丝代替拉紧，安装时应拉出铁丝，配上合适的熔丝，为保证产品在使用中符合标准要求，我厂有专门配套的T型（慢速）和K型（快速）带钮扣熔丝。各使用部门可根据实际的供电方式选用。(3) 熔断器每次开断后，不管钮扣熔丝上的释压片破裂与否，一律与新更换的钮扣熔丝一起更换（每一钮扣熔丝附带一片释压片一同包装在塑料袋内）。(4) 安装时，应使熔丝管与垂直丝成30°夹角，对地距离不小于4m。各带电部分对地距离不得小于130mm，熔断器各相间安装不得小于500mm。(5) 装配熔丝时，参照图15-7。先将熔丝尾线从上触头伸入并保证钮扣比上喷口高出0.2mm左右，加上释压片（释压片为0.4紫铜板）用释压帽拧紧，将弹出板扭向下喷口，尾线拉紧固定在下触头上，以保证接触压力和载流能力，防止运行中无故跌落。(6) 安装前应将各部分拭抹干净，特别是绝缘子和接触导电部分，检查紧固件是否可靠，转动部分是否灵活。并在上下触头加上少许黄油分合几次，检查其触头部分是否接触良好。(7) 熔丝管能保证连续三次开断额定电流值，对于短路电流小于额定开断电流的特点，熔丝管的开断次数可适当增加，当熔丝管内径由于多次开断而扩大不超过2mm时，仍可继续使用。(8) 开断短路电流后，如上、下接触部分有轻微灼伤，应在继续使用前加以修整，并保证接触良好。(9) 产品贮存时应放在干燥，空气流通的仓库中，并防止雨水浸入，其周围不得有腐蚀、易燃、易爆物品。运输中应轻拿轻放，避免碰撞损坏。dzsc/18/1890/18189002.jpg 图15-7 RW11-10/100-6.3型户外交流高压跌落式熔断器 1.上接线卡板 2.上静触头 3.释压帽 4.接触头 5.消弧管 6.下触头 7.下支座 8.下接线卡板 9.瓷瓶 10.安装板额定电压 (kV) 10 额定电流 (A) 100 额定开断电流 (kA) 6，3，8，12.5 最小开断电流 (A) 18A (5A熔丝) 工频干耐受电压 (kV)有效值一分钟 42 工频湿耐受电压 (kV)有效值 34 全波冲击耐受电压 (kV)峰值 75
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 徐祥和
- 电话：
- 传真：
- 手机：
- QQ ：
供应GFW口-40.5系列户外隔离负荷开关
信息内容：品牌:/ 型号:GFW口-40.5系列户外隔离负荷开关 额定电压:35（V） 额定电流:/（A） 产品认证:ISO9001GFW口-405系列户外隔离负荷开关dzsc/18/2615/18261563.jpg概述 GFW□-40.5型系列户外交流高压隔离负荷开关,适用于额定电压35KV及以下的三相交流50HZ/60HZ的配电系统.主要用于开断负荷电流(1250A)、变压器空载电流、电缆电流和开合短路电流（31.5KA）,具有分断、隔离、连接、切换等功能。与熔断器保护配用，可代替断路器。本系列隔离负荷开关成本低，使用起来简洁方便，安全可靠性很高，主要用作农网小容量主变及进出线的保护。dzsc/18/2615/18261563.jpg产品特点 GFW□-40.5型系列隔离负荷开关为单断口双柱式单极结构，借助连杆组成二、三极联动的隔离负荷，开关亦可单极使用。1、隔离负荷开关采用手动操作或电动操作 隔离负荷开关由底座、支柱绝缘子及导电部分组成。每极中有一个支柱绝缘子装有轴承，其下端直接或通过连杆与机构相连，三相通过连接板联接，实现分、合闸操作、上端导电杆在900范围内能灵活转动，固定支柱绝缘子的顶部装有静锄头，灭弧装置及接线端子等。2、合、分闸操作 开关合闸时，弧触头先合，主触头后合；分闸时，主触头先开断，电弧在...
供应CKSC型6-35kV高压电力电容器用串联补偿

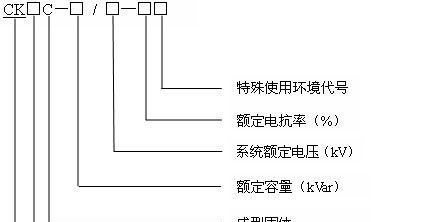

信息内容：品牌:宇州 型号:CKSC型6-35kV高压电力电容器用串联补偿电抗器 极数:4P 额定频率:/（Hz） 额定绝缘电压:/（V） 灭弧方式:/ 机械寿命:/（万次） 产品认证:ISO9001-20001、CKSC型电抗器的技术特征 CKSC型高压电力电容器用串联电抗器用途 “6—35kV”，CKSC型高压电力电容器用串联电抗器是电力系统无功补偿装置的重要设备之一，高压电力电容器与电抗器串联后，能有效地抑制高次谐波，限制合闸涌流和操作过电压，对电容器组的安全运行，改善网络电压波形，提高电压质量和电容安全，经济运行，起到了良好的作用。2、CKSC型电抗器的产品型号dzsc/18/2707/18270747.jpg3、CKSC型电抗器的使用条件3.1环境温度气温 +40℃日平均积温 +30℃年平均气温 +20℃气温 -5℃贮存温度 -25℃3.2空气温度为+25℃时，相对湿度不超过90%3.3电抗器安装地点海拔不超过1000m。3.4安装场所应无严重影响电抗器绝缘的气体、蒸汽、化学积灰尘及其他爆炸性和腐蚀性介质。3.5安装场所应无严重振动和颠簸。4、CKSC型串联电抗器的容量与电容器组的容量匹配表串联电抗器容量kVA单相12203040506080三相366090120150180240电容器容量kVAR6001000150020002...
