供应QDLF系列立式不锈钢多级离心泵，耐腐蚀离心泵

价 格： 面议
型号/规格：不限
品牌/商标：凯美

QDLF系列立式不锈钢多级离心泵

                                            dzsc/18/1881/18188199.jpg QDLF系列不锈钢多级冲压离心泵为立式结构，泵的吸入与吐出在泵的下主成水平排列。该泵主要由立式电机、电机座、联轴夹块、泵体（含泵轴、叶轮、导流器、合金轴承等）、外圆筒、底座、拉杆等组成。泵转子通过联轴夹块由电机直接驱动。泵的轴向力用水力平衡解决。该泵适用于输送清水或物理化学性质类似水及其他的液体。使用温度≤120°C。
　　QDLF系列不锈钢多级冲压离心泵其主机部分是采用不锈钢板冲压成型焊接而成，它与目前国内普遍采用的铸铁泵相比，具有体积小、重量轻、泵效高、噪音低、振动小、安装简便、外形美观等优点。因其轴承及轴封均采用了高耐磨的硬质合金材质，所以更具有寿命长、维修少的特点，是九十年代节能型新产品，除主要可用于锅炉给水、高层楼房供水、消防增压外，还可用于果园喷灌、水产养殖、水力冲洗、食品和医药机械输液。 QDLF系列立式不锈钢多级离心泵使用范围 多级冲压离心泵普通型适用于液体传输,冷热清洁水、软化水的循环和增压。
QDLF系列多级冲压离心泵不锈钢型亦适用于微碱水、矿物质水、蒸馏水、游泳池水及其它含氯化物液体,但液体允许温度需要降低。 冷热清洁的,非易燃易爆并不含有固体颗粒或纤维的液体;
液体温度:-15℃至+120℃
环境温度:+40℃
最小入口压力:根据NPSH曲线+最小安全扬程量0.5米水头。 QDLF系列立式不锈钢多级离心泵用途 ①市政供水及增压②工业循环系统加工系统③锅炉给水及冷热凝系统④家庭供水
⑤环保水处理，渗透分析系统⑥农业灌溉及脱水⑦工业厂房清洗及各种清洗工作
⑧（其他）许多专门用途 QDLF系列立式不锈钢多级离心泵型号意义 dzsc/18/1881/18188199.jpg  QDLF系列立式不锈钢多级离心泵结构图 dzsc/18/1881/18188199.jpg

序号 名称 材料
1 底座 灰铸铁
2 泵座 不锈钢
3 进口导流器 不锈钢
4 密封垫片 聚四氟乙烯
5 衬套 不锈钢
6 叶轮 不锈钢
7 带轴承导流器 不锈钢
8 轴承 硬质合金
9 导流器 不锈钢
10 外圆筒 不锈钢
11 圆套 不锈钢
12 出口导流器 不锈钢
13 机械密封 硬质合金、氟橡胶
14 波形弹簧 ( 碟形垫片 ) 不锈钢
15 电机座 灰铸铁
16 泵轴 不锈钢
17 保护片 不锈钢
18 联轴器 铸钢 ( 粉末冶金 )
19 电机 标准立式电机
20 调节螺钉 不锈钢
21 丝堵 不锈钢
22 拉杆 45# 钢
23 放水调压组件 不锈钢

QDLF系列立式不锈钢多级离心泵性能参数

型号 配用电机 Q
（m3/h）		 1 1.2 1.6 2 2.4 2.8 3.2 3.5 B1 B2 B1+B2 D1 D2 重量
（kg）
QDLF2-20 0.37 H
（m）		 18 17 16 15 13 12 10 8 245 215 460 145 118 19
QDLF2-30 0.37 27 26 24 22 20 18 15 12 263 215 478 145 118 19
QDLF2-40 0.55 36 35 33 30 26 24 20 16 281 215 496 145 118 20
QDLF2-50 0.55 45 43 40 37 33 30 24 20 299 215 514 145 118 20
QDLF2-60 0.75 53 52 50 45 40 36 30 24 322 257 579 175 134 25
QDLF2-70 0.75 63 61 57 52 47 41 35 28 340 257 597 175 134 25
QDLF2-90 1.1 80 78 73 67 61 54 45 37 376 257 633 175 134 30
QDLF2-110 1.1 98 95 89 82 73 64 54 44 412 257 669 175 134 30
QDLF2-130 1.5 116 114 106 98 89 78 65 52 465 265 730 195 140 35
QDLF2-150 1.5 134 130 123 112 100 90 73 60 501 265 766 195 140 35
QDLF2-180 2.2 161 157 148 136 121 108 91 76 555 290 845 195 140 40
QDLF2-220 2.2 197 192 180 165 148 130 110 90 627 290 917 195 140 45
QDLF2-260 3 232 228 214 198 179 158 130 110 702 325 1027 215 160 50

型号 配用电机
（KW）		 Q
（m3/h）		 1.5 2 3 4 5 6 7 8 B1 B2 B1+B2 D1 D2 重量
（kg）
QDLF4-20 0.37 H
（m）		 19 18 17 15 13 10 8 6 263 215 478 145 118 19
QDLF4-30 0.55 28 27 26 24 20 18 13 10 290 215 505 145 118 20
QDLF4-40 0.75 38 36 34 32 27 24 19 13 321 257 578 175 134 20
QDLF4-50 1.1 47 45 43 40 34 31 23 17 348 257 605 175 134 25
QDLF4-60 1.1 56 54 52 48 41 37 28 20 375 257 632 175 134 25
QDLF4-70 1.5 66 63 61 56 48 43 33 24 419 265 648 195 140 30
QDLF4-80 1.5 74 72 70 64 55 50 38 27 446 265 711 195 140 30
QDLF4-100 2.2 96 90 87 81 71 62 48 34 500 290 790 195 140 30
QDLF4-120 2.2 114 108 104 95 85 75 58 41 554 290 844 195 140 35
QDLF4-140 3 136 126 122 112 101 89 68 48 611 325 936 215 160 35
QDLF4-160 3 152 144 140 129 115 101 78 55 665 325 990 215 160 40
QDLF4-190 4 183 171 168 153 137 122 93 67 746 340 1086 240 178 45
QDLF4-220 4 211 200 192 178 160 138 108 79 827 340 1167 240 178 50

型号 配用电机
（KW）		 Q
（m3/h）		 5 6 7 8 9 10 11 12 B1 B2 B1+B2 D1 D2 重量
（kg）
QDLF8-20 0.75 H
（m）		 21 20 19 18 17 16 15 14 371 257 628 175 134 25
QDLF8-30 1.1 31 30 29 27 26 24 23 20 401 257 658 175 134 30
QDLF8-40 1.5 41 40 39 36 35 32 30 27 436 265 701 195 140 30
QDLF8-50 2.2 52 50 48 45 44 41 37 34 466 290 756 195 140 40
QDLF8-60 2.2 62 60 58 54 53 49 45 41 496 290 786 195 140 40
QDLF8-80 3 83 80 78 73 70 65 60 54 561 325 886 215 160 45
QDLF8-100 4 104 100 97 92 88 80 75 68 621 340 961 240 178 55
QDLF8-120 4 125 120 116 111 105 97 90 81 681 340 1021 240 178 55
QDLF8-140 5.5 146 140 136 130 123 113 105 95 776 403 1179 275 206 80
QDLF8-160 5.5 166 160 155 148 140 130 120 108 836 403 1239 275 206 80
QDLF8-180 7.5 187 180 175 167 158 146 135 122 896 403 1299 275 206 90
QDLF8-200 7.5 208 200 194 186 175 162 150 135 956 403 1359 275 206 90

型号 配用电机
（KW）		 Q
（m3/h）		 8 10 12 14 16 18 20 22 B1 B2 B1+B2 D1 D2 重量
（kg）
QDLF16-20 2.2 H
（m）		 28 27 26 25 22 21 19 17 406 290 696 195 140 40
QDLF16-30 3 42 41 39 37 34 32 29 26 456 325 781 215 160 50
QDLF16-40 4 56 54 52 50 46 44 38 34 501 340 841 240 178 55
QDLF16-50 5.5 69 68 65 62 58 54 48 43 581 403 984 275 206 70
QDLF16-60 5.5 83 81 78 75 70 64 58 52 626 403 1029 275 206 75
QDLF16-70 7.5 97 95 92 87 82 75 68 61 671 403 1074 275 206 80
QDLF16-80 7.5 111 108 105 100 94 86 77 70 716 403 1119 275 206 80
QDLF16-100 11 139 136 131 125 118 108 97 87 836 505 1341 330 255 140
QDLF16-120 11 167 163 157 150 141 129 116 105 926 505 1431 330 255 145
QDLF16-140 15 194 190 184 175 166 151 136 122 1016 505 1521 330 255 160
QDLF16-160 15 222 217 210 200 189 173 155 140 1106 505 1611 330 255 165

QDLF系列立式不锈钢多级离心泵安装说明 1、安装时管路重量不不应承受在泵上，否则易损环水泵；
2、泵瑟电机是整体结构，出厂时已由厂家校正，所以安装时无需调整，因此安装时十分方便；
3、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物，（如石块、铁砂等）以免水泵运行时损还过流部件；
4、安装进必须拧紧地脚螺栓，且每间隔一事实上时段应对泵过行检查防止其松动，以免水泵起动时发生剧烈振动而影响的性能；
5、为了维修方便和使用安全，在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表，对于高扬程，为了防止水锤，还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力事故，从而确保水泵在工况下运行，增长水泵的使用寿命；
6、泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象，以免影响水泵的吸入性能；
7、为不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装过滤器；
8、安装管路前转动水泵的转子部件，应无磨擦声或卡死现象，否则应将泵拆开检查原因。 QDLF系列立式不锈钢多级离心泵使用注意事项 1、进水管路必须高度密封，不能漏水、漏气；
2、禁止泵在汽蚀状态下长期运行；
3、禁止泵在大流量工况运行时，电机超电流长期运行；
4、定时检查泵运行中的电机电流值，尽量使泵在设计工况范围内运行；
5、泵在运行中应有专人看管，以免发生意外；
6、泵每运行500小时应对轴承进行加油；
7、泵进行长期运行后，由于机械磨损，使机组噪声及振动增大，应停车检查，必要进可更换易损零件及轴承，机组大修期一般为一年。
机械密封的维护与保养
8、机械密封润滑液应清洁无固体颗粒；
9、严禁机械封在干磨情况下工作；
10、起动前应盘动泵（电机）几圈，以免突然起动造成机械密封断裂损坏。   凯美泵业公司离心泵选型须知:   一、不锈钢多级离心泵产品名称与型号，不锈钢多级离心泵管道口径，不锈钢多级离心泵使用扬程（m），不锈钢多级离心泵电机功率（KW），不锈钢多级离心泵电机转速（r/min），不锈钢多级离心泵电压〔V〕，不锈钢多级离心泵使用的吸程（m），不锈钢多级离心泵使用的介质名称、比重、粘度、腐蚀性、毒性
二、若已经由设计单位选定我公司的不锈钢多级离心泵型号，请按不锈钢多级离心泵型号直接向凯美泵业公司营销部订购。
三、请尽量提供详细的产品使用要求，以便我们选型的正确性，提高使用的效率。

永嘉凯美泵业有限公司
公司信息未核实
  • 所属城市：浙江 温州
  • [联系时请说明来自维库仪器仪表网]
  • 联系人： 徐丽鸥
  • 电话：0577-67958227
  • 传真：0577-67958121
  • 手机：
  • QQ ：QQ:1441459426
公司相关产品
供应CQB型磁力驱动泵，卧式腐蚀泵，化工流程泵，

供应CQB型磁力驱动泵，卧式腐蚀泵，化工流程泵，

信息内容：

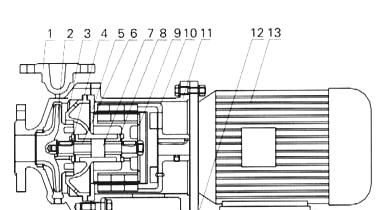

CQB型磁力驱动泵 dzsc/18/3350/18335051.jpg CQB型磁力驱动泵概述 CQB型磁力驱动泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品 八十年代末的水平相当，是CQ型泵的补充和改进。 主要特点 该泵过流部份采用全不锈钢材料,对有机酸,有机化合物,碱,中性溶液和多种气体都有良好的耐蚀性,双螺旋槽碳 石墨轴承和硬质合金轴套的磨合,具有较强的耐磨性,保证了产品的寿命,是无泄漏输送腐蚀性介质的理想泵。 无泄漏输送腐蚀性介质的理想泵型，全国磁力泵联合设计的优化产品，可以直接取代ih型化工流程泵。CQB系列磁力泵广泛应用于石油、化工、冶金、制药、电镀、环保等行业，可输送100℃以下易燃、易爆、剧毒、贵重液体。　　采用磁力传动原理，无泄漏输送腐蚀性介质。　 　流量：3.2-100m3/h 　扬程：20-80m　功率：0.75－75KW CQB型磁力驱动泵型号意义 dzsc/18/3350/18335051.gif ◆CQ系列轻型不锈钢磁力驱动泵 1.出色的耐腐蚀能力 过流部件采用不锈钢、高密度碳、高纯氧化铝陶瓷、填充聚氟乙烯等耐腐蚀材料制造，加上无泄漏密封结构设计，确保化学流体的安全输送。 2.高效/节能设计 泵的效率达到50-55%，泵的...
