供应开关机械特性测试仪开关测试仪

价格：

10.00

详细介绍
企业详情

类型:数显电流测量仪表品牌:亚东型号:13901450623 测量范围:10（A）准确度:见说明书功率:见说明书（W）电源电压:220（V）外形尺寸:见说明书（mm）

dzsc/18/1830/18183039.jpg

详细说明

产品名称：RXKC-F型开关机械特性测试仪

具体参数：

一．概述随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。GKC-F型高压开关机械特性测试仪，是我厂依据的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。二．功能与特点2.1测试功能（1）合（分）闸顺序（12）超行程（2）合（分）闸时间（13）过行程（3）三相不同期（14）刚合（分）速度（4）同相不同期（15）速度（5）合（分）闸时间（16）平均速度（6）动作时间（17）金短时间（7）弹跳时间 18）无流时间（8）弹跳次数（19）电流波形曲线(动态) （9）弹跳幅度 (20) 时间行程速度动态曲线(ms) （10）行程 (21) 时间行程速度动态曲线(mm) （11）开距单位均为: 时间ms 速度 m/s 距离 mm2.2特点（1）可做电动操作和手动操作;（2）适且500KV电压等级以内各种高压断路器的机械动特性测试；（3）可实测行程和自定义行程；（4）能够实现断路器的单合、单分、合分、重合,重分操作；（5）接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询和上传电脑保存,也可现场调阅打印所有数据及运动曲线图；（6）采用汉字提示以人机对话的方式操作；（7）数据准确，抗干扰性强，体积小，重量轻，美观大方；（8）机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据；（9）机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪；（10）仪器内置直流电源,可选择范围:30-270V/10A),不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常.（11）能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系；（12 可配置上传软件，实现电脑存档和网上查阅, 打印。三．技术指标环境组别：属GB6587.1-1986《电子测量仪器环境试验总纲》中的Ш组仪器.型式：便携式包装：铝合金箱尺寸与重量：:主机： 440×300×150(mm) 5 (kg)附件： 440×300× 80(mm) 3 (kg)工作电源：AC220V ±10% 频率：50Hz ±5%环境温度：-10°C~40°C 相对湿度：≤85%绝缘电阻：≤2MΩ 介电强度：电源进线对机壳能承受1.5KV1分钟的耐压测试。时间测试范围：1~499.9ms 分辩率：0.01ms 精度≤0.1ms速度测试范围：15m/s 分辩率：0.01m/s 精度±1%读数+2个字行程测试范围：不限分辩率：0.01mm 精度±1%读数+2个字直流电源选择范围: 25-265V/10A 分辩率：1V：精度≤±1%四．术语定义1.合.分时间:从接到合(分)闸指令瞬间起到所有极触头都接触(分离)瞬间的时间间隔2.合.分同期性:各断口间的触头接触(分离)瞬间的时间差异。3.弹跳时间:开关动触头与静触头在合(分)闸操作中,从次合上(分开)开始到稳定地合上(分开)为止的时间。4. 动作时间: (触头动作时间)从接到合(分)闸指令瞬间起到触头刚运动瞬间的时间.5. 弹跳次数:开关动触头与静触头在分（合）闸操作中，分开（合上）的次数。6. 弹跳幅度:开关动触头运动过程中,动触头的反弹值.7. 行程:分、合闸操作中，开关动触头起始位置到任一位置的距离。8. 开距:分位置时,开关一极的各触头之间或其连接的任何导电部分之间的总间隙。9. 超行程:合闸操作中，开关触头接触后动触头继续运动的距离。10.过行程:分、合闸操作中，开关动触头运动过程中的行程和稳定后行程的距离差.11.刚合(分)速度:开关合(分) 闸过程中,动触头与静触头接触(分离)瞬间的运动速度12.平均速度: 开关合(分)闸操作中,动触头在整个运动过程中的行程与时间的比值。13.金短时间:在合-分操作中，从所有极各触头都接触瞬间起到随后的分操作时在所有极中弧触头都分离瞬间的时间间隔。

【产品文档】

暂无

· 扬州市亚东电气有限公司
· 乔道顺先生
· 联系方式：
· 电话： 0514—88778262
· 移动电话：13901450623
· 传　　真： 0514—88771023
· 地　　址：中国江苏扬州市宝应县柳堡镇迎宾东路4-10号
· 邮　　编：225828
· 公司网站：
· 主要产品：电力测试仪器滑触线母线槽绝缘材料

扬州市亚东电气有限公司

公司信息未核实

所属城市：江苏扬州
[联系时请说明来自维库仪器仪表网]
联系人： 乔道顺
电话：0514-88778262
传真：0514-88778262
手机：
QQ ：

公司相关产品

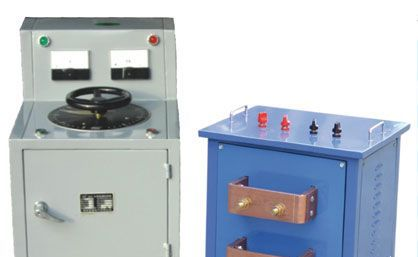

大电流发生器/电流发生器(5000A)

信息内容：

类型:数显电流测量仪表品牌:亚东型号:SLQ-82 测量范围:见说明书（A）准确度:0.1级功率:见说明书（W）电源电压:220V（V）外形尺寸:见说明书（mm）dzsc/18/2190/18219083.jpgdzsc/18/2190/18219083.jpg 一、概述 SLQ系列轻型升流器是根据电力部门和工矿企业在电气设备试验如：各种开关、电流互感器和其它电器设备作电流负载试验及温升试验而专门设计制造的专用设备。本系列产品视产品体积、重量采用一体式、分体式结构，具有输出电流无极调整，电流上升平衡、负荷变化范围大、工作可靠、操作简便、安全等特点。是工矿企业进行升流或温升试验较理想的设备dzsc/18/2190/18219083.jpg 主要特点本系列产品为低电压大电流干式变电器，适用于额定频率为50Hz开关、电流互感器或其它电器设备的升流及连续负载试验。本系列产品由操作台及升流器两部分构成，配有电流互感器，可方便读取试验电流值。本系列产品采取了新的材料及设计，使得短路阻抗减小且体积及重量均小于传统产品。■ 输出电流：500～10000A■ 输入电压：AV200V或400V· 扬州市亚东电气有限公司· 乔道顺先生&middo...

详细内容>>

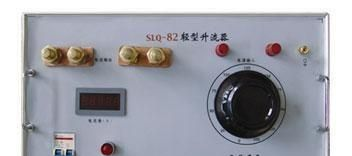

供应SLQ大电流发生器（一体化设计）
