品牌:大华科技 型号:DH-DBS208 类型:智能压力变送器 测量范围:0-25000（kPa） 精度等级:0.25 输出信号:4-20（mA） 防爆等级:IP655 防护等级:1.0 电源电压:24（V）

dzsc/18/1798/18179851.jpg

DH-DBS208智能压力变送器
口先进的传感器技术：干式陶瓷电
容传感器或微硅传感器
口微处理技术
口数字通讯采用：“HART”协议，
不会影响4－－20mA模拟输出
口可组态的变送器特性
·线性·平方根
口高稳定性：±0.1%/年
口高精度：±0.075%、±0.05%
口测量介质：气体，蒸汽，液体
口下限值，量程外部可调
口过范围值可达量程终值的10倍
口量程比100：1
口本安型，隔爆型
DH-DBS208型智能型压力变送器是在原系列智能压力变送器的基础上，应用成熟技术与当今微处理控制电路相结合研制而成的新一代高精度、高性能、高稳定性的压力变送器。
该变送器除了具有更高的精度及环境特性全补偿外，对其测量机构及电路从功能上也作了进一步的改进，并采用了新的2005版本的软件。
参数调整及设定可由并接到二线系统的膝上型电脑或PC机来完成，变送器除了具有自检和自诊断的标准功能以外，还可对多种附加功能进行组态，主要有：自由确定变送函数，报警计数，值显示，信号限值的示值存贮等。
数字显示表可对测量值所构成的物理量、百分值及电流进行显示，也可显示温度。
工作原理与结构
变送器使用先进的复合微硅固态传感器或陶瓷压力传感器，采用模块化设计，由带集成电子适配单元的压力传感器模块和一个带按钮控制单元的放大器组成。
根据测量范围及测量参数，采用陶瓷压力传感器或微硅压力传感器。对于陶瓷压力传感器，被测的过程压力直接传递给测量膜片，而对于硅压力传感器，被测压力经隔离膜片及灌充液传递。使用陶瓷压力传感器时，测量膜片的微小位移导致检测系统的输出电压的变化。对于微硅压力传感器，四个粘附在测量膜片上的压感电阻的阻值变化，将导致输出电压的变化。与压力成正比的该输出电压由适配单元和放大器转换为标准输出信号。
技术数据
测量机构
量程下限值：（零点）
在测量极限内连续可调
量程上限值：
在测量限内任意连续可调
测量范围：表压：0—±50Pa～60MPa
绝压：0—300Pa～3MPa
输出
输出信号：4~20mA变送器（HART）
输出信号极限：Imin=3.5mA，Imax=22.5mA
标准设置：Imin=3.8mA，Imax=20.5mA
报警电流
最小报警电流：3.5mA～4mA，标准3.6mA，
报警电流：20mA～22.5mA，标准21mA
标准设置：报警电流
负载
R≤（Us-10.5V）／Imax k?
其中：Imax=20～22.5mA可组态
Us=电源电压
电源电压：45VDC
最小电源电压：10.5VDC，14VDC（液晶表头）
数字通讯最小负载：>250?
度
参比条件
温度：20℃
相对湿度：65％
大气压力：1013mbar（101.3kPa）
其它：硅压力传感器变送器：隔离膜片材料“哈氏合金C”，灌充液“硅油”，“线性输出”
所有指标均为极限值，且与输出范围或标定范围有关。标有＊的影响量指标与量程上限（URL）有关。量程比应尽量保持为最小。
精度：0.075%，也可提供0.05%
为端基一致性，包括滞后及死区等1）。
重复性：0.05%
滞后：0.05%
预热时间： <15秒
响应时间：
取决于量程及量程比：0.1～1.6秒
附加的可调节时间常数：0—60秒
长期漂移：0.1％／12个月
环境温度影响
温度影响（-40℃～+80℃）1）
对零点＊： 0.1%
对量程： 0.1%
温度系数（-40℃～+80℃） 2）
对零点＊： 0.1％／10℃
对量程： 0.1％／10℃
电磁干扰影响： 0.05％＊
注：1） 量程调整比系数>1:10时，应加上
±（0.005×测量量程调整量程- 0.05）%
2）充氟油灌充液时：-20℃～+80℃
一般条件
安装条件
变送器可直接固定于任何位置。使变送器处于垂直位置，偏差将产生可校正的零点偏移。
环境条件
环境温度：-40℃～+85℃
氟橡胶密封圈、带液晶表头：-20℃～+60℃
贮存温度／运输温度：-50℃～+85℃
带液晶表头：-40℃～+80℃
相对湿度：0～100％
保护漆：环氧树脂，灰白
抗冲击：
加速度： 50g
持续时间：11ms
电磁兼容性（EMC）： IEC 61000-4-2～5
定义：3级
频率范围（1EC 61000-4-3）： 20～1000MHz
辐射抑制（EN 55011）：限制等级B
过程介质条件
温度极限
量程>40kPa：-50℃～+120℃，处于直接过程连接状态。
量程≤40kPa
氟橡胶O型垫圈：-40℃～+85℃
聚四氟乙烯O型垫圈：-20℃～+80℃
压力极限：真空至量程
过载极限
量程≤40kPa： 1MPa
（聚四氟乙烯O型圈为0.6MPa压力）
量程250kPa～10MPa：量程上限值的2倍
量程60MPa：90MPa
材料
过程连接：316不锈钢／哈氏合金C
膜片：陶瓷膜片／哈氏合金C
灌充液：量程≥250kPa：硅油
O形圈：量程≤40kPa：氟橡胶／聚四氟乙烯
变送器外壳／表盖：具有环氧树脂涂层的铝合金
电气连接
PG13.5电缆密封套或M20 ×1.5、NPT1/2内螺纹。接线端子适用于截面积0.5—2.5mm2的导线。

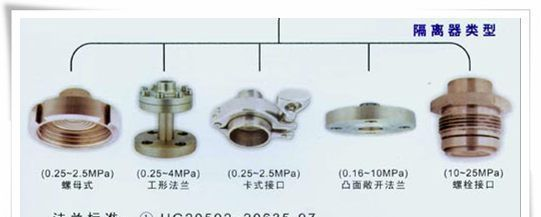

过程连接
NPT 1/2外螺纹内孔?11.5mm，Gl/2外螺纹，M20 ×1.5外螺纹等多种方式，也可根据用户需求特殊加工。
接线端子图
显示和操作界面
就地按钮的操作
可更新／选配的就地按钮单元用于外部调节零点和满量程。就地按钮单元没有经壳体的导线连接。带液晶表头后，变送器可用就地按钮组态如下内容加压／不加压时的零点、量程、零位校正、阻尼、报警电流、显示选择、压力单位、线性或平方根的输出特性选择等。
远程通讯的操作
通讯协议： HART
硬件：适用于HART的FSK、MODEM、PC／笔记本电脑、SMART VISION通讯管理软件或HHT 275
液晶表头：2行、6个字符、19段字母数字显示，外加棒图显示。可选背光液晶表头。用户指定显示：
带物理单位的压力值，或输出电流的百分数，或mA输出电流，或仪表温度，或自由过程变量也可以显示组态中的诊断及报警等信息。
辅助电源4—20mA变送器（HART）电源12～45VDC（带液晶表头时14~45VDC），反向极性保护，防爆变送器符合有关的许可要求。通讯时供电电源允许的纹波电压：
7Vpp 50HZ≤f≤100Hz
1Vpp 100Hz0.2Vpp 200HZ
