MDM490型 差压变送器
| 价 格： | 面议 |
品牌:麦克传感器 型号:MDM490型 类型:高差压变送器 测量介质:气体、液体 测量范围:0～3500kPa（kPa） 精度等级:0.25 输出信号:两线4～20mADC 三线0/1～5VDC，0～10/20mADC（mA） 电源电压:两线15～28VDC 三线15～28VDC（V） 工作温度:----（℃）
MDM490型差压变送器的敏感元件是一个固态压阻敏感芯片，在芯片和两个波纹膜片之间充有硅油。被测差压作用到两端波纹膜片上，通过硅油把差压传递到敏感芯片上，敏感芯片通过导线与信号处理电路相连接。该产品利用半导体硅材料的压阻效应，实现差压与电信号的转换。由于敏感芯片上的惠斯登电桥输出的信号与差压有着良好的线性关系，所以可以实现对被测差压的准确测量。适用于石油、化工、电力、水文等管道各种气体、液体的差压测量。
量程编码 | 0A | 02 | 03 | 07 | 08 | 09 | 10 | 12 | 13 |
单位 | kPa | MPa | |||||||
测量范围 | 0～35 | 0～70 | 0～100 | 0～200 | 0～350 | 0～700 | 0～1 | 0～2 | 0～3.5 |
正向允许过压 | 70 | 150 | 200 | 400 | 700 | 1400 | 2.0 | 4.0 | 7.0 |
负向允许过压 | 35 | 70 | 100 | 200 | 350 | 700 | 1.0 | 1.0 | 1.0 |
静压 | ≤20MPa | ||||||||
| 最小 | 典型 | 单位 | ||
精度 | 0～100kPa |
| 0.25 | 0.5 | ±%FS |
200～3500kPa |
| 0.25 | 0.5 | ||
零点温度误差 | 0～100kPa |
| 0.75 | 1.25 | ±%FS，参比25℃ |
200～3500kPa |
| 0.5 | 0.75 | ||
满量程温度误差 | 0～100kPa |
| 0.75 | 1.25 | |
200～3500kPa |
| 0.5 | 0.75 | ||
长期稳定性 | ≤200kPa | 0.5 | ±%FS/年 | ||
≤3500kPa | 0.2 | ||||
静压影响 | 0.05 | ±%FS，每100kPa | |||
补偿温度范围 | 0～50 |
℃
| |||
工作温度范围 | -10～80 | ||||
贮存温度范围 | -40～120 | ||||
电气特性供电电源：两线15～28VDC 三线15～28VDC
输出信号：两线4～20mADC 三线0/1～5VDC，0～10/20mADC
电气连接：接插件或Φ7.2mm七芯电缆
响应时间(10%～90%)：≤1毫秒
绝缘电阻：100MΩ，50VDC
结构材料
壳 体： 不锈钢1Cr18Ni9Ti
波纹膜片： 不锈钢316L
O型密封圈：氟橡胶
灌注液体： 硅油
压力连接： G1/4内螺纹
环境条件
振动影响：在3gRMS，(30～2000)Hz振动后变化≤1%
冲 击：在100g，10毫秒冲击变化≤1%
寿 命：1×106压力循环
介 质：与结构材料相适应的液体或气体
(单位：mm)
接插件连接型外形结构和尺寸
电缆连接型外形结构和尺寸
接插件外形及排列
|
|
接插件连接定义 电缆线连接定义
MDM490 | 型压阻式差压变送器 | |||||||||
| 代号 | 测量范围kPa或MPa | ||||||||
X[0～X] kPa或MPa | 量程 编码 | 量程范围 kPa | 允许过压kPa | 量程 编码 | 测量范围 MPa | 允许过压MPa | ||||
正向 | 负向 |
|
| 正向 | 负向 | |||||
0A | 0～35 | 70 | 35 | 09 | 0～0.7 | 1.4 | 0.7 | |||
02 | 0～70 | 150 | 70 | 10 | 0～1.0 | 2.0 | 1.0 | |||
03 | 0～100 | 200 | 100 | 12 | 0～2.0 | 4.0 | 1.0 | |||
07
| 0～200 | 400 | 200 | 13 | 0～3.5 | 7.0 | 1.0 | |||
08 | 0～350 | 700 | 350 |
|
|
|
| |||
| 代号 | 输出信号 | ||||||||
E | 4～20mADC | |||||||||
F | 1～5VDC | |||||||||
J | 0～5VDC | |||||||||
Q | 0～10mADC | |||||||||
U | 0～20mADC | |||||||||
V | 0～10VDC | |||||||||
| 代号 | 结构材料 | ||||||||
隔离膜片 | 接口 | 壳体 | ||||||||
22 | 不锈钢316L | 不锈钢 | 不锈钢 | |||||||
| 代号 | 附加功能 | ||||||||
C4 | G1/4内螺纹压力接口 | |||||||||
B1 | 接插件连接输出 | |||||||||
B2 | 电缆线连接输出 1.5m线长 | |||||||||
M3 | LCD数显表头(仅4～20mADC输出) | |||||||||
M4 | LED数显表头(仅4～20mADC输出) | |||||||||
i | 本安防爆型ExiaⅡCT6 | |||||||||
T | 船用产品 | |||||||||
|
| |||||||||
MDM490 | [0～100]kPa | E | 22 | C4B2 | 完整的型号规格 | |||||
选型提示
1、为了确保变送器安全可靠运行，建议在被测点与变送器之间安装三阀组，保证被测介质缓慢均匀地加在差压变送器的正、 负压腔上。
2、安装时，建议使两端压力接口处于水平以便使安装位置对产品的影响降至最小。
3、选型时，请注意被测压力点静压不超过20MPa，变送器正、负压腔所受的过压不能超出产品的规定值。
4、订货时请注意防爆产品和船用产品不包含数显表头M3、M4。
5、数显表头部分资料参考MPM480型压力变送器相关部分内容。
6、其它特殊要求，敬请与本公司商洽，并在订单中注明。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 耿娟
- 电话：0755-83129180
- 传真：0755-83129180
- 手机：
- QQ ：
MPM489型 压力变送器
信息内容：品牌:麦克传感器 型号:MPM489型 类型:高差压变送器 测量范围:-0.1…0～0.01…100MPa（kPa） MPM489型压阻式压力变送器是我公司研制生产的一种零点和满量程输出可以调校的压阻式压力变送器。它选用高稳定性和高可靠性的压阻式压力传感器和高性能的变送器专用电路，整体性能稳定可靠。广泛适用于石油、化工、电力、水文、地质等行业的流体压力的检测和控制。·性能可靠，安全适用方便·具有短路保护和反极性保护·可测量表压、绝压和密封参考压力·本质安全型产品，符合国家GB3836.4标准的ExiaⅡCT6的要求·船用型产品符合CCS《钢制海船入级规范》（2006）的要求·产品已取得CE认证和RoHS认证 测量范围：-0.1…0～0.01…100MPa过 载：1.5倍满量程压力或110MPa(取最小值)压力类型：表压或绝压或密封表压型过程连接：M20X1.5外螺纹带水线密封精 确 度：0.5%FS 长期稳定性：±0.3%FS/年零点温度漂移：0.1%FS/℃(≤100kPa)； 0.05%FS/℃(＞100kPa)满度温度漂移：0.1%FS/℃(≤100kPa)； 0.05%FS/℃(＞100kPa)补偿温度：0℃～50℃工作温度：-30℃～80℃，本安型：-10℃～60℃ 隔爆型：-...

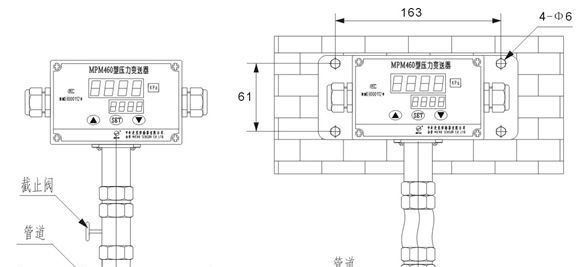

MDM460型 多功能智能差压变送控制器
