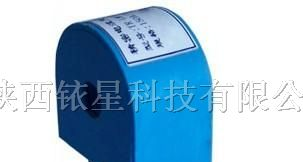

供应电动机保护用电流互感器——YXDDJ06
| 价 格： | 面议 | |
| 型号/规格： | YXDDJ06 | |
| 品牌/商标： | 铱星 | |
| 环保类别： | 普通型 | |
| 主要用途： | | |
| 额定电流： | A | |
| 额定电压： | V | |
| 外形尺寸： | mm |
一.引脚功能：
二.技术特点及相关参数：
|
产品说明 |
电动机保护专用互感器。 | |||||
|
性能指标 |
参数 |
符号 |
指标 | |||
|
主要尺寸 |
-- |
长度/高度/厚度 | ||||
|
（155mm/58mm /35mm） | ||||||
|
一次额定输入电流 |
In |
0~100A | ||||
|
二次输出 |
IO |
0~5V(0~50mA) | ||||
|
精度等级 |
ρ |
0.2级 | ||||
|
过载倍数 |
－ |
10倍 | ||||
|
额定点相位差 |
δ |
5ˊ~15ˊ | ||||
|
耐压 |
Vd |
3000V/min | ||||
|
绝缘强度 |
－ |
1000MΩ/500V/min | ||||
|
工作温度 |
Ta |
-25℃ ~ +65℃ | ||||
|
存储温度 |
Ts |
-40℃ ~ +80℃ | ||||
|
工作频率 |
f |
50Hz ~60Hz | ||||
|
相对湿度 |
－ |
<90% | ||||
|
外壳材料 |
－ |
阻燃PBT/阻燃ABS | ||||
|
产品特点 |
■ 采用环氧树脂封灌，抗震性能好。 | |||||
|
■ 安装方式灵活，过载范围宽。 | ||||||
|
■ 精度高、一致性好，既可输出电压又可输出电流。 | ||||||
|
产品应用 |
适用于电动机保护、软启动、大电流监控等。 | |||||
|
主要规格 |
输入 |
输出 |
负载 |
精度 |
相位差 |
过载倍数 |
|
1A |
0.11V(1mA) |
--- |
0.2 |
<15ˊ |
10 | |
|
2A |
0.1765V(2mA) |
--- |
0.2 |
<15ˊ |
10 | |
|
5A |
0.353V(2.5mA) |
--- |
0.2 |
<15ˊ |
10 | |
|
10A |
0.5V(10mA) |
--- |
0.2 |
<10ˊ |
10 | |
|
20A |
0.17V(20mA) |
--- |
0.2 |
<10ˊ |
10 | |
|
30A |
0.17V(20mA) |
--- |
0.2 |
<10ˊ |
10 | |
|
50A |
0.17V(50mA) |
--- |
0.2 |
<10ˊ |
10 | |
|
80A |
0.17V(100mA) |
--- |
0.2 |
<10ˊ |
10 | |
|
100A |
0.35V(100mA) |
--- |
0.2 |
<10ˊ |
10 | |
|
注意事项 |
■ 使用时，输出方式既可以用引线输出，也可用接插件输出。 | |||||
