高精度热电偶温度变送器

价格：		面议
型号/规格：		IT282
品牌/商标：		SOCLAIR

详细介绍
企业详情

产品名称：高精度热电偶温度变送器（微处理器型）

产品型号：IT270、IT282、IT290、IT170、IT182、IT190

产品产地：瑞士

制造商：Soclair Electronic AG

详细介绍:

特点
1、本温度变送器将热电偶输出的电压转换为与其电压或温度（可选）成线性关系的标准信号输出（如0-10V或4-20mA）。 2、本温度变送器也可选择频率输出，10KHz。 3、使用微处理器来控制电路和标定，能够保证的精准度和稳定性（不使用电位器）。 4、多量程型变送器可通过RS232来设置，最多可设置8个不同的量程范围。所设置的量程范围，可以通过DIL开关来进行选择（不需要通过计算机）。 5、本温度变送器通过RS232串口，还可以进行其他信息交换（如AD数值、串口序号、标定数据等）。 6、本温度变送器输入输出之间两端电隔离，可选与电源的三端隔离，1KV或2KV测试电压。 7、对于多量程型变送器，可使用DIL开关来进行自我调试。 8、各种可选项：频率输出、限位开关、多路转换器、数字接口、低成本型变送器等。
技术参数

DIN导轨型安装	型号	输出	量程	特点
	IT270	V	1	一种量程，电压输出
	IT282	0/4-20mA	1	一种量程，电流输出
55×60×23mm	IT290	V,0/4-20mA	1-8,多量程	RS232，DIL开关设置量程，自我测试

DIN导轨型安装	型号	输出	量程	特点
	IT170	V	1	一种量程，电压输出
	IT182	0/4-20mA	1	一种量程，电流输出
79×80×6.2mm	IT190	V,0/4-20mA	8,多量程	RS232，DIL开关设置量程，自我测试

DIN导轨型安装	型号	输出	量程	特点
	IT210	V	1	一种量程，电压输出
	IT232	0/4-20mA	1	一种量程，电流输出
55×32×15mm	IT215	V,0/4-20mA	8,多量程	RS232，DIL开关设置量程，自我测试

所有导轨型安装的变送器，均适用于两端或三端隔离。

精准度等级选项：A、C或D（除非特殊说明，本表的数值为23°C时的数值）

常用参数

A

C

D

单位

转换误差（线性度）¹

0.015

0.03

0.1

%

总误差，包括标定误差（工厂标定）

0.05

0.1

0.2

%

3dB带宽²

10

10

10

Hz

终值1％的建立时间

100

100

100

Ms

输入阻抗，最小³

330

330

330

K欧姆

冷端补偿（T>0°C）

A

C

D

单位

误差，23°C

0.5

1

1.5

°C

0– 60°C间线性误差

0.5

0.8

1.5

°C

输入

A

C

D

单位

输入阻抗，电压输入，最小³

330

330

330

K欧姆

输入阻抗，电流输入³

100

100

100

欧姆

输出

A

C

D

单位

输出阻抗，电压输出方式³

50

50

50

欧姆

输出电流（电压输出），

5

5

5

mA

负载，电流输出，最小³

400

400

400

欧姆

纹波和噪声，电压输出，50mV输入

0.5

0.5

0.5

mV RMS

电源电压影响¹

0.002

0.005

0.005

%/V

偏移稳定性（RTI）参数

A

C

D

单位

温度¹

0.3

0.5

2

μV/K

老化，1年¹

10

20

μV

老化，10年¹

20

40

μV

增益稳定性参数

A

C

D

单位

温度¹

40

80

150

Ppm/K

老化，1年¹

400

800

Ppm

老化，10年¹

1200

2500

Ppm

说明：
1.正常的误差低于本表中的误差2-4倍。
2.根据要求可提供不同的带宽。
3.根据要求，可提供不同的阻抗/负载。
温度范围：推荐0/60 °C，可用范围-20/90 °C。

备注： 以上所述误差仅限于测量范围的始点不大于满刻度时的50%（如：40°C-100 °C）。如果零点的范围偏差较大（如：400-500°C），则所述的误差是根据始点为0的测量范围开始计算的（如：0-500°C）。数字线性化取决于量程范围和热电偶的型号，具体请咨询生产商。输入本变送器适用于所有的热电偶，输入电压80mV，输入电压2mV，输入噪声1-2uV RTI。30Vdc过压保护，3KV浪涌保护。输出电压输出：低噪声，低纹波输出（50mV输入时，<0.8 mV RMS）。标准输出为0-10V，也可选择负电压输出（为-10V，需要使用DC/DC转换器）。输出为短路保护，过压保护（30VDC）。技术参数表中的数值适用于电流输出，电压输出通常更为精准和稳定（无电压到电流转换）。输出电压：约15mV。使用可选的DC/DC转换器（无电隔离），可以达到0mV。电流输出：标准为0-20mA或4-20mA，短路保护。也可供其他输出范围。可选项：频率输出（10kHz），更多信息，请参考“模拟量-频率转换器”。其他选项：高精准，数字线性化（A：0.025%误差）。电源所有型号的变送器都适用于不规则的工业噪声电源，一般为24Vdc（17V，30V）。 IT2XX-3（可选项1：3-端隔离）：20V。其他电源电压也可供（如15V）。无负载时的电流损耗约为18mA。根据用户要求，也可供交流电源。负电压输出（ –10V）不需要负电源（内置DC/DC转换器，可选项2）。 6.2mm型变送器：电源电压范围12V-35V，无负载时电流损耗为8mA。两线制4-20mA接线（IT230, 280）：电源：13V，28V，分流电阻Rsmax：Rsmax = (Us-13)/0.02, Us =电源 可选项 1、三端隔离DC/DC转换器（集成在变送器内）用于24V供电。调试电压1KV或2KV。6.2mm型变送器：使用2.8mm扁平端子（带插座）来连接电源。 2、DC/DC转换器（非隔离）用于负电压输出。 3、可调限位开关GW1（1A/120V）或GW2（6A/250V），集成式，仅有22.5mm外壳，具体请参考相关资料。 4、其他范围。其他时间常数等。 5、频率输出（10kHz），具体请参考相关资料。 6、输出的限制（mA、V或Hz），需规定出具体数值。 7、电位器（迁移和增益），用于在不使用计算机的情况下进行调整。 8、数字线性化修正（仅限一个量程范围），精度高（0.025%的误差）。 订货说明 1、产品型号。 2、精度等级（A、C或D）。 3、输入输出范围（单位mV、 °C或K）。只有当出厂前需要对某个特定范围进行标定时才需要该信息（标定一个范围免费）。 4、电源电压：标准为24V，也可供其他。 5、若选择三端隔离，在产品型号后面加 –3（如IVI195-3）。 IT290, IT190, IT215量程的选择 量程开关位于护罩内，如果护罩没有窗口的话，请小心移开透明塑料盖，然后拉出线路板（拉螺丝端子）。 6.2mm护罩，无窗口：轻轻移掉9个支柱（使用启子），然后就可移开盖在。通过RS232或在工厂，同一个变送器最多可设置八个量程范围。如果开关1为”on”，则电子冷端补偿（如：标定）关闭。开关5和6（如果带开关）：5关，6开。自我调试：自我调试可以检查某个量程的情况（输入打开或短路），如果需要，可咨询生产商。

上海贝丁汉工业自动化设备有限公司

公司信息未核实

所属城市：上海上海市
[联系时请说明来自维库仪器仪表网]
联系人： 李先生
电话：021-50265166
传真：021-23010464
手机：13564994396
QQ ：

公司相关产品

测力变送器SCM90-KTE

信息内容：

产品名称：测量电桥变送器|扭矩变送器|测力变送器产品型号：SCM90、SCM90S、SCM90I、SCM90IS 产品产地：瑞士制造商：Soclair Electronic AG 详细介绍: 特点 1、本测量电桥变送器/扭矩变送器将测量桥路的电阻信号放大并转换为标准的电压（如：0-10V）或电流（如：4-20mA）信号。 2、作为本测量电桥变送器/扭矩变送器的可选项，也可选择频率方式输出，20kHz。 3、对于可调型本测量电桥变送器/扭矩变送器（SCM 90和SIGS 15），使用开关来选择零点（迁移）、量程、桥路电压和输出方式。对于SCM90S型的变送器，还可设置截止频率（3 Hz - 15 kHz）。 4、本变送器适用于压力、力、应变式和其他桥路式传感器。 5、本测量电桥变送器/扭矩变送器适用于差动，高阻抗的电压输入。 6、高精度供桥电压（5V或10V，120mA）。根据需要可提电流供桥。 7、转换开关用来设置零点（±15mV）、量程（±127mV）、供桥电压（5/10V）和输出方式（电压或电流输出）。 8、可选项：频率输出方式（20kHz），电隔离，连接到总线方式。 9、抗干扰和损坏防护：短路保护，端子接反保护，所有输入端30Vdc过压保护，符合EC-EMC标准（EN50082/IEC 801）。技术参数 ...

详细内容>>

Hamar Laser激光对中仪S-670

信息内容：

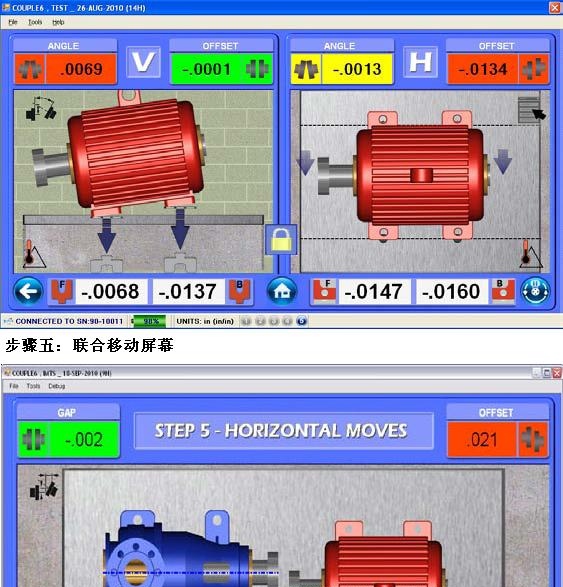

产品功能 Hamar Laser激光对中仪S-670用于风力发电，水泵和电机马达，空压机，汽轮机，离心机等设备的轴对中、联轴器找正等。产品描述 Hamar Laser激光对中仪S-670为三轴测量系统，采用的超线性PSD技术，无线数据通讯，创新化设计，系统精度高，性价比优。无论有无操作使用经验，皆可轻易对其进行操作。 dzsc/18/7116/18711651.JPG 产品特点 * 国际标准无线蓝牙传输技术，从探测靶到PDA的传输距离可达10m。 * 超线性PSD传感器，但轴分辨率为1微米，测量范围30mm（V）x 8mm（H）。 * 两轴动态屏幕显示，偏移和角度校准数值不断刷新，动态电机的图形即时显示出电机调整移动的位移。 * 激光和探测靶采用电池供电，电池寿命长，能量高，一次充电可连续无线传输数据12个小时。 * 自动扫描数据采集采用内置加速器，无需按键可将探测的运动数据自动发送到软件里。 * 支架配有足够的链条，可以校准25.4-152.4mm直径范围的轴及101.6mm和203.2mm的支架。通过可选的A-981适配器支架，可将该对中仪用于其它同行制造商的标准产品上。 * 坚固耐用的PDA，屏幕分辨率高，电池可持续工作15个小时，...
