超声波测距语音提示器，倒车测距报警器简介

“超声波测距语音提示器”采用先进的超声波测距技术，实现物体的与探头之间的距离检测，检测精度达到厘米级，产品不但能够实时语音提示检测到的距离状态，还能自由设定一个门限值，在该门限值内时能够声光报警，及时快捷地提醒客户，避免各种因为距离判断失误造成的碰撞、摩擦造成的损失。

我司是致力于开发和生产语音板块的厂家，拥有实力超群的研发团队和研制语音板块的扎实基础，以保证我们所发行产品的稳定性、优越性和性。不断更新的技术支持与优良的售后服务是我司一直屹立在语音板块市场上的主要因素之一。我司为客户提供优质可靠的售后跟踪服务和技术支持，让顾客对我司产品的应用更为从容不迫得心应手。

为了使您更好的使用我们的产品，请您务必在使用之前详读说明书。

1. 功能特点

• 超声波距离检测
• 报警距离可以预设
• 语音实时提示距离
• 语音报警提示
• 灯光闪烁报警提示
• 每个模块可安装两个探头
• 每个探头可设置不同的编号

产品框图

dzsc/18/1732/18173228.jpg

4.1    通电操作

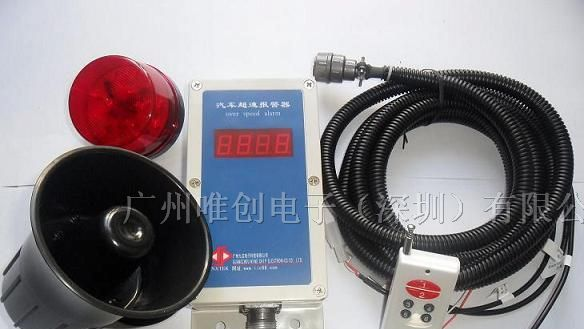

将线缆连接好，包括电源端、外接两个探头端、喇叭、警报灯。确保供电电压在产品供电范围之内即可上电，经过短暂的自检后，显示屏上将会显示“本机的编号-0”的字样表示上电成功，如显示“00-1”。

4.2    产品编号的设置

为了让客户更好地管理和使用本产品，每一台产品都可以设置成不同的编号，编号范围从“00~99”共100个。这样所有的同样产品在遥控器的遥控范围之内均可使用一个遥控器进行操作。设置编号的方法如下：

首先，确认当前产品的编号，可以看显示屏上面的数字，显示方式为“当前产品编号-探头号”的方式。如

表示当前产品编号为“00”。

确认编号后，使用遥控器依次按【2位数字（当前产品编号）】【#】，如上例中的产品旧编号为“00”，可以依次按【0】【0】【#】，产品会“嘀”一声表示已经接受控制。

产品接受控制后，长按数字【0】2秒，产品会“嘀”一声表示进入设置状态，显示屏将会显示“P-当前编号”，如

此时依次按遥控器上的【2位数字（产品新编号）】【*】，表示将当前编号改成新的编号，星号“*”表示确认并退出，例如，输入【5】【4】【*】

成功将当前产品的编号从“00”更改成“54”。

4.3    探头编号的设置

探头编号不需要进行额外的设置，默认个探头为“当前本机编号”，另一个为“当前本机编号+1”。例如显示屏显示的数字如下：

表示当前本机本机编号为“54”，那么探头是“54号探头”，类似地，

“54”号机的2号探头即是“55号探头”。

4.4    提示距离的设置

在使用超声波语音提示器之前，需要对产品的提示距离参数进行设置。

提示距离是指物体距探头的位置在设定的范围内时，产品将会实时播报当前物体距探头的距离，设定范围为0.01米至3米，有效测量距离0.05米至3米。

提示距离参数的设置与本机编号的设置类似，在确认当前产品编号后，使用遥控器依次按【产品编号】【#】，产品会“嘀”一声表示已经接受控制。

产品接受控制后，长按数字【1】2秒，产品会“嘀”一声表示进入提示距离设置状态，显示屏将会显示“A当前提示距离”（单位：厘米CM），如

表示当前提示距离为150CM，此时依次按遥控器上的【三位数字】【*】，表示将当前提示距离改成新的提示距离，星号“*”表示确认并退出，例如，输入【1】【3】【0】【*】，成功将提示距离设置成130CM。

4.5    报警距离的设置

设置好提示距离之后，客户需要进一步设置报警距离。

报警距离是指物体与探头的距离在设定范围之内时，产品将会声光报警。

报警距离参数的设置与本机编号的设置类似，在确认当前产品编号后，使用遥控器依次按【产品编号】【#】，产品会“嘀”一声表示已经接受控制。

产品接受控制后，长按数字【2】2秒，产品会“嘀”一声表示进入报警距离设置状态，显示屏将会显示“b当前报警距离”（单位：厘米CM），如

表示当前报警距离为100CM，此时依次按遥控器上的【三位数字】【*】，表示将当前报警距离改成新的报警距离，星号“*”表示确认并退出，例如，输入【1】【0】【0】【*】，成功将提示距离设置成100CM。

4.6    报警超时解除功能

本产品设置有报警超时解除功能，报警超时功能是指本产品发出声光报警的同时开始启动计时器，当超出计时时则停止声光报警，目前固定超时时间为20秒。该功能可避免物体需要长期放置在某一固定位置时持续报警。

报警超时功能启动后，若物体被移开之后，本产品会自动解除该超时，自动恢复到正常的报警状态。

注意事项：

1. 产品设定报警距离不能大于提示距离。
2. 提示距离与报警距离均设为0时，产品将不报警。
3. 当两个探头同时检测到距离时，不报距离，但小于报警距离时会报警。
4. 以上设置均具有超时退出功能，进入设定状态但没有按任何按键时，2秒后将超时退出，退出时有“嘀、嘀”声提醒。
