压力调节阀、自力式压力控制阀

价格：

面议

详细介绍
企业详情

型号:ZZYP 材质:碳钢品牌:日达阀门连接形式:法兰公称通径:15-600（mm）适用介质:蒸汽压力环境:高压工作温度:高温流动方向:单向驱动方式:水力控制零部件及配件:阀杆形态:柱塞式类型(通道位置):二通式标准:国标密封形式:硬密封型

ZZYP型自力式稳压控制阀是不需要任何外加能源，利用被调介质自身能量而实现自动调节的执行器产品。该产品特点是能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。采用快开流量特征，动作灵敏、密封性能好，ZZYP型自力式压力、稳压调节阀因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中各种气体、液体及蒸汽介质减压、稳压（用于阀后调节），或泄压、持压（用于阀前调节）的自动控制。附设冷凝器可在≤350℃温度下使用。使用温度：-20℃～350℃，压力：1.6～6.4 MPa。

ZZY型蒸汽减压稳压阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前(或阀后)压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点

本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64；阀体口径范围DN20~300；泄漏量等级有II级、Ⅳ级和VI级三档；流量特性为快开；压力分段调节从15~2500kPa。（本页面图示配置为蒸汽减压阀配置，如有不同介质如液体，气体减压、稳压需求，可电话联系公司销售部提供解决方案）

dzsc/18/1717/18171799.jpg

·自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
·压力分段范围细且互相交叉，调节精度高。
·压力设定值在运行期间可连续设定。
·对阀后压力调节，阀前压力与阀后压力之比为10:1~10:8。
·橡胶膜片式检测，执行机构检测精度高、动作灵敏。
·采用压力平衡机构，使调节阀反应灵敏、控制。
dzsc/18/1717/18171799.jpg
阀体：ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
阀芯：1Cr18Ni9Ti 0Cr18Ni12M02Ti
阀座：1Cr18Ni9Ti 0Cr18Ni12M02Ti
阀杆：1Cr18Ni9Ti 0Cr18Ni12M02Ti
膜盖：A3 A3钢涂四氟乙烯不锈钢
填料：聚四氟乙烯柔性石墨
橡胶膜片：丁睛、乙丙、氟、耐油橡胶

dzsc/18/1717/18171799.jpg

无

dzsc/18/1717/18171799.jpg

◆蒸汽减压阀主要技术参数和性能指标

公称通径 DN(mm)		20	25		32		40		50		65	80		100		125		150		200	250		300
额定流量系数 Kv		7	11		20		30		48		75	120		190		300		480		760	1100		1750
额定行程 (mm)		8			10				14		20			25		40				50	60		70
公称压力 PN(MPa)		1.6 、 4.0 、 6.4
压力调节范围 (kPa)		15 ～ 50 40 ～ 80 60 ～ 100 80 ～ 140 120 ～ 180 160 ～ 220 200 ～ 260 240 ～ 300 280 ～ 350 330 ～ 400 380 ～ 450 430 ～ 500 480 ～ 560 540 ～ 620 600 ～ 700 680 ～ 800 780 ～ 900 880 ～ 1000 950 ～ 1500 1000 ～ 2500
流量特性		快开
调节精度 ( ％ )		± 5
使用温度 ( ℃ )		≤ 350
允许泄漏量	硬密封 (l/h)	单座：≤ 10 -4 阀额定容量 (IV 级 ) ；双座、套筒≤ 5X10 -3 阀额定容量 (II 级 )
	软密封 (ml/h)	0.15		0.30		0.45		0.60		0.90			1.7		4.0		6.75		11.10			16.0
减压比		10
	最小	1.25

◆D02（D04）执行器尺寸及重量

有效面积 cm 2	32	80	250	630
D mm	172	172	263	380
H mm	435	430	470	520
大约重量 kg	7.5	7.5	13	28

dzsc/18/1717/18171799.jpg
◆D01（D03）执行器尺寸及重量

有效面积 cm 2	32	80	250	630
D mm	172	172	263	380
H mm	440	435	440	520
大约重量 kg	7.5	7.5	13	28

注：直接作用式自力式阀的总高及总重为控制阀与执行器高度及重量之和。 ◆D02（D04）执行器尺寸及重量

有效面积 cm 2	32	80	250	630
D mm	172	172	263	380
H mm	435	430	470	520
大约重量 kg	7.5	7.5	13	28

dzsc/18/1717/18171799.jpg
◆D01（D03）执行器尺寸及重量

有效面积 cm 2	32	80	250	630
D mm	172	172	263	380
H mm	440	435	440	520
大约重量 kg	7.5	7.5	13	28

注：直接作用式自力式阀的总高及总重为控制阀与执行器高度及重量之和。

订货须知：
订货时请填写《规格书》或详细注明以下内容：
1、产品型号 2、公称通径 3、公称压力 4、额定流量系数KV 5、阀前压力 6、阀后压力
7、阀体、阀芯材料 8、使用介质 9、介质温度 10、控制方式

永嘉日达自控阀门有限公司

公司信息未核实

所属城市：浙江温州
[联系时请说明来自维库仪器仪表网]
联系人： 朱艳娥
电话：0577-67956322
传真：0577-67956322
手机：
QQ ：

公司相关产品

ZDLQ（X）电子式三通分（合）流电动调节阀

信息内容：

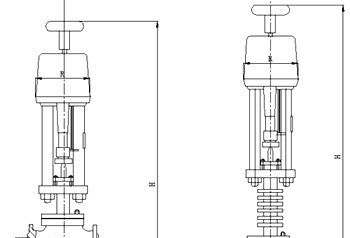

型号:ZDLQ（X）材质:碳钢品牌:日达阀门连接形式:法兰公称通径:15-600（mm）适用介质:油品压力环境:高压工作温度:高温流动方向:单向驱动方式:电子零部件及配件:配件形态:膨胀式标准:国标密封形式:硬密封型ZDLQ（X）电子式三通分（合）流电动调节阀，由三通分流，合流阀门配用德国进口PS系列直行程电动执行机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，采用平衡式阀塞结构，具有阀塞稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点，ZDLQ（X）电子式三通分（合）流电动调节阀广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、环保等行业的工业自动控制系统中。一、阀体形式：三通双座铸造阀公称通径：25－300mm公称压力：PM1.6 4.0 6.4MPa连接形式：法兰式按JB78－59 JB79－59材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Tidzsc/18/1777/18177742.jpg二、上阀盖常温型：-20℃－+200℃散热型：-40℃－+450℃压盖形式：螺栓压紧式填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管三...
