用途:使用对象液体、气体或蒸汽。 测量范围 0-0. 125~ 1.5kPa (0-12.5~152mmH2O) 输出信号 4~20mA dC 电源 24V dC,无负载时变送器可工作在 12VdC,为 45V dC。
产品简介: 使用对象液体、气体或蒸汽。 测量范围 0-0. 125~ 1.5kPa (0-12.5~152mmH2O) 输出信号 4~20mA dC 电源 24V dC,无负载时变送器可工作在 12VdC,为 45V dC。
负载特性:
工作原理:
产品特性:
结构参数: 指示表刻度标尺长45mm;指示精度2.5级。数字指示表精度0.5级危险场所安装隔爆型 ds RⅡ BT5;本安型 laⅡ CT5;(详见防爆型1151变送器说明书)量程和零点外部连续可调;正、负迁移不管输出如何,正负迁移后,其量程上、下限均不得超过量程的极限。正迁移为最小调校量程的500%负迁移为最小调校量程的600%温度范围放大器工作在-29~93℃ 敏感元件工作在-40~104℃ 储存温度-50~120℃ 静压和超压的界限在变送器的任一边或两边加0(压力)-6.89MPa变送器不会损坏。变送器可工作在静压为3.5kPa(压力)-6.89MPa之间;相对湿度 0~100% 容积变化量小于 0.16cm3 阻尼时间常数在0.4-4.0S之间连续可调。启动时间 2S,不需预热。技术指标(垂直安装,量程0-0.25~1.5.kPa,无迁移,标准条件下)。精度调校量程的土0.5%.包括线性、变差和重复性的综合误差。不灵敏区无稳定性六个月内不超过量程的±0.5%。
温度影响量程 0-1.5 kPa 零点误差:量程的±l%/28℃。
总误差:为量程的±1.5%mp℃。
静压影响零点误差:6.89MPa静压下.误差为量程的±1.0%量程误差:误差为-1.75±0.75/%6.89Mpa 量程误差是一种系统误差,安装之前可预先加以校正。振动影响在任意轴向上,频率为200Hz,引起的误差为量程的±0.05%/g。电源影响输出变化小于0.005%/V。负载影响电源稳定时,无负载影响。安装位置影响.测量膜片未垂直安装时,可能产生小于0.25kPa的零点误差,但对量程无影响,此误差可校正消除。
结构指标结构材料隔离膜片和排气/排液阀:316不锈钢法兰和接头:316不锈钢接触介质O型图:氟橡胶灌充液:硅油螺栓:碳钢镀锌放大器壳体:低铜铝合金涂层:聚脂环氧树脂。
引压连接件两法兰连接螺纹1/4-NPT,中心孔距为54mm(218 ")两接头连接螺纹1/2-NPT,中心孔距51、54,57mm(2"、 218 "、 214 ")三种尺寸。 电气连接用l/2-NPT螺纹端导线管及微型香蕉插头配套的试验插座。重量 5.4kg(不包括选件)。
用途:使用对象液体、气体或蒸汽 测量范围量程3 0-1.3~7.5kPa (0-127.762mmH2O)量程4 0-6.2~37.4kPa (0-635~3810mmH2O)量程5 0-31.1~186.8kPa (0-3175~19050mmH2O) 输出 4~20mA dC 电源 24V dC,无负载时变送器可工作在 12V dC,为 45V dC。 产品简介: 使用对象液体、气体或蒸汽 测量范围量程3 0-1.3~7.5kPa (0-127.762mmH2O)量程4 0-6.2~37. 4kPa (0-635~3810mmH2O)量程5 0-31.1~186.8kPa (0-3175~19050mmH2O) 输出 4~20mA dC 电源 24V dC,无负载时变送器可工作在 12V dC,为 45V dC。 工作原理: 产品特性: 结构参数: 指示表刻度标尺长45mm;指示精度2.5级。数字指示表精度0.5级。危险场所安装隔爆型 dsⅡ BT5;本安型 iaⅡ CT5;(详见防爆型1151变送器说明书)量程和零点外部连续可调;正、负迁移正负迁移后,其量程上、下限均不得超过量程的极限。负迁移量:为最小调校量程的600%正迁移量:为最小调校量程的500%温度范围放大器工作在-29~93℃;敏感元件工作在-40~104℃;储存温度-50~120℃。静压和超压极限输入0(压力)-13.5MPa压力到变送器任意一侧,变送器不损坏;变送器可工作在静压为 3.45kPa(压力)-13.8MPa(表压)之间...

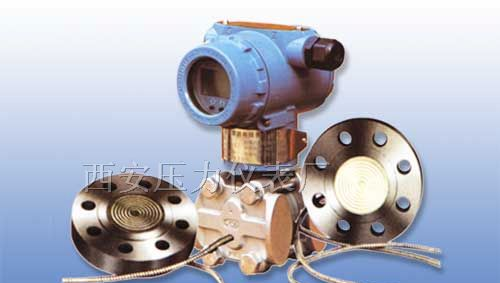

用途:具有远传装置的1151GP/DP变送器能可靠地测量压力或差压,同时又避免被测介质与变送器本体接触。 凡属下列情况应考虑选用带有远传装置的1151变送器。 产品简介: 具有远传装置的1151GP/DP变送器能可靠地测量压力或差压,同时又避免被测介质与变送器本体接触。 凡属下列情况应考虑选用带有远传装置的1151变送器。 1、被测介质温度高,需要变送器远离。 2、被侧介质会腐蚀测量管道或测量元件。 3、被测介质为高粘度液体或含有悬浮颗粒。 4、被测介质引入变送器因温度降低会产生固化 或结晶现象。 5、为防止污染更换被测介质要求冲洗测量系统。 6、必须保持卫生安全。技术性能使用对象 腐蚀性或粘性的液体测量范围 量程4 0—6.2~37.4kpa (0—635~381mmH2O) 量程5 0—31.1~186.8kpa (0—3175~19050mmH2O) 量程6 0—117~690kpa (0—1.2~7kgf/cm2) 量程7 0—345~2068kpa (0—3.5~21kgf/cm2) 量程8 0—1170~6890kpa (0—12~70kgf/cm2) 输出 4~20mADC。电源 供电电压12~45VDC(见下图)负载电阻 要求回路负载电阻R不大于(E-12)/0.020 工作原理: 介质压力通过隔离膜片和硅油传递给位于δ室中心的测量膜片,测量膜片起着弹性元件作用,随它两边的差压而变形。测量膜片的位移...
