供应电容式压力变送器1151
| 价 格： | 1.00 | |
| 型号/规格： | 齐全 | |
| 品牌/商标： | 斯卢森 |
| 电容式压力变送器1151 产品类别:压力仪表 产品型号:WS1151系列 品 牌: | |||||||||||||||||||||||||||||||||||||||||||||||
|
详细介绍:
WS1151系列电容式变送器 1.概述： WS（1151）系列电容式变送器是我厂引进先进技术和设备，关键原材料、元器件和零部件均采用进口，整机经过严格组装和测试。具有设计原理先进、品种规格齐全、安装使用简便（规格、尺寸与原装1151完全兼容），外形美观等特点。最近研制开发出来的SN智能系列更是一种适合我国国情的智能式变送器，具有很强的使用价值。同时，该系列产品已完全覆盖我厂原来生产的WS系列变送器，是该系列的升级产品。目前该系列产品已广泛应用于石油、化工、冶金、电力、食品、造纸、医药、机械制造等行业。 2.特点： ● 精度高； ● 稳定性好； ● 二线制（特殊可四线制；） ● 固体元件、接插式印刷线路板； ● 小型、重量轻、坚固抗振； ● 量程、零点外部连续可调； ● 正迁移可达500%；负迁移可达600%； ● 阻尼可调； ● 单向过载保护特性好； ● 无机械可动部件，维修工作量少； ● 全系列统一结构，零部件互换性强； ● 接触介质的膜片材料可选择； （316L、TAN、HAST-C、MONEL等耐腐蚀材料） ● 防爆结构，全天候使用。 3.工作原理 过程压力通过两侧或一侧的隔离膜片、灌充液传至δ室的中心测量膜片。中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其位移与差压成正比，移位约0.1mm，这种位移转变为电容极板上形成的差动电容，由电子线路把差动电容转换成二线制的4~20mA DC输出信号。 4.功能参数： 使用对象：液体、气体和蒸气 测量范围：0-0.16KPa至0-40~MPa 输出信号：4~20mA DC（特殊可为四线制220V AC供电，0~10mA DC输出） 供电电源：12~45V DC，一般为24V DC（见图2负载特性） 负载特性：与供电电源有关，负载阻抗RL与电源电压VS关系式为RL≤50（VS-12） 指示表：指针式线性指示0~100%刻度和平方根指示0-10刻度，以及3 1/2位LCD液晶式显示（0~100%线性） 防 爆：a.隔爆型 dⅡBT5 b. 本质安全型 iaⅡCT6 量程和零点：外部连续可调 正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的值，均不能超过测量范围上限的100%。 正迁移量为最小校调量程的500%；负迁移量为最小校调量程的600%。 流量变送器正、负迁移量为校准量程的10%。 温度范围：放大器工作温度范围：-29~+93℃（TL型为：-25~+70℃） 灌充硅油的测量元件：-40~+104℃ 法兰式变送器灌充高温硅油时：+15℃~+315℃，普通硅油：-40~+150℃ 静压和过载压力：4、10、25、32MPa 温度：相对温度为0~100% 容积吸取量：＜0.16cm3 阻尼（阶跃响应）：充硅油时，一般在0.2s到1.67s之间连续可调 启动时间：2s，不需预热 技术数据 （不带迁移，在标准工作条件下，充硅油，316不锈钢隔离膜片） 度：±0.2%，±0.25%，±0.5%， 死区：无（≤0.1%） 稳定性：六个月内不超过量程的基本误差值
温度影响（量程时）：
静压影响（量程时）：
振动影响：在任意轴向上，振动频率为200Hz时，误差为测量范围上限的+0.05%/g 电源影响：小于输出量程的0.005%/V 负载影响：电源如果稳定，则负载没有影响 安装位置影响：可产生0.24KPa的零点误差，但可校正，对量程没有影响 其它 结构材料： 隔离膜片：316L不锈钢，哈氏合金C-276，Monel合金，或钽 排气/排液阀：316不锈钢，哈氏合金C，蒙乃尔合金 法兰和接头：碳钢镀镍，316不锈钢，哈氏合金C或蒙乃尔合金 接触介质“0”形环：丁睛橡胶，氟橡胶 灌充液：硅油或惰性油 螺栓：碳钢镀镍 电子壳体材料：低铜铝合金 引压连接件：法兰NPT 1/4，中心距54mm；接头NPT 1/2或M20x1.5阳螺纹球锥而密封，带接头时中心距50.8、54、57.2mm（NPT锥管螺纹符合GB/T12716-91） 信号线连接孔：G1/2” 重量：约5.4kg（不带附件） 标准附件：所有型号出厂时都带有法兰接头，排气、排液阀及一份说明书。 | |||||||||||||||||||||||||||||||||||||||||||||||
- 所属城市：山东 济宁
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李芳芳
- 电话：0537-2288879
- 传真：0537-2224809
- 手机：18753700330
- QQ ：
供应S600卫生型压力变送器
信息内容：S600卫生型压力变送器 产品类别:压力仪表 产品型号:S600 品 牌:上海锟鹏 详细介绍: S600系列电容差压变送器 量程：0～40MPa 精度：0.1% 1. 特点 动态三膜片抗过载结构，可以在很高的静压下测量极低的差压 可选单晶硅传感器 采用Hart通讯协议，可以与绝大多数现场组网 正迁移可达500%；负迁移可达600% 在复杂、恶劣的工况条件下，安装方式多样化且合理 无机械可动部件，维修工作量少，阻尼可调 2. 产品概述 S600型电容差压变送器的结构型式是目前全球压力/差压测量领域使用最广泛的一种。是微机械加工和强大的通讯功能完美的结合。尤其是在高静压、低差压场合提供了极高的测量精度和稳定性。 S600有三大系列产品： S600普通型压力/差压变送器； S600LT型压力（液位）变送器； S600远传压力/差压变送器。 3.技术参数 项目 技术参数 供电电压 16~28VDC 输出信号 4~20mA或Hart数字输出 负载电阻 R≤50(Vs-12)通讯需要250欧的最少回路电阻 连接电缆 屏蔽双绞线 综合精度 +0.1%FS；+0.25%FS；+0.5%FS 零点温漂 ...

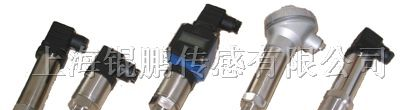

供应S500钢筒结构压力变送器
