特点与特色

 金属垫模技术
 经过的高温与低温试验
 传感器导线功耗低
 组网传感器较多时，性能优为突出
 可以长期在水中工作，IP防护等级达IP67
 "一线总线"接线方便简单
 抗干扰能力强
 导热性能好，响应速度快
 可在各种恶劣环境下使用

 市面上同类传感器很多,用户的选择也很多,一分价钱一分货, 选择我们传感器的理由:

1.金属垫模技术

    市面上常用的导热胶的工艺因导热性能不不佳,无法实现快速传感.我们的传感器,传感部分与外壳之间由金属垫模无缝连接.金属垫模由模具根据传感器的外形尺寸加工而成.金属是热导体. 市场上的20元以下的传感器都是采用填充物或导垫胶填充.



dzsc/18/1687/18168720.jpg

2.经过的测试与耐温试验

     工作在恶劣的环境中,需要大量的试验,只有经过试验的产品才有高可靠性.我们的传感器可以长期工作在120度的高温环境中；也可以工作在零下40度的环境中。

dzsc/18/1687/18168720.jpg

dzsc/18/1687/18168720.jpg



                                              dzsc/18/1687/18168720.jpg

dzsc/18/1687/18168720.gif

  在220kV电缆表面正常工作





dzsc/18/1687/18168720.gif

                             传感器温度测量误差曲线

3.适应地热检测需要，在10-40度范围精度高达0.1度

     以下是响应根据需要，SLST1传感器到上海浦东计量局进过计量的试验报告:

dzsc/18/1687/18168720.jpg

dzsc/18/1687/18168720.jpg



        SLST1系列数字温度传感器采用美国Dallas 半导体公司的数字化温度传感器DS18B20,传感器采用不锈钢外壳封装, 防水防潮。专门设计的传感器不锈钢外壳，仅有0.15mm的壁厚，具有很小的蓄热量，采用金属垫模工艺让DS18B20与不锈钢内壁充分接触,同时采用导热性高的密封胶灌封，保证了温度传感器的高灵敏性，极小的温度延迟。
SLST1温度传感器支持"一线总线"接口（1-Wire），测量温度范围为 -55°C～+125°C，在-10～+85°C范围内,精度为 ±0.5°C。现场温度直接以"一线总线"的数字方式传输，大大提高了系统的抗干扰性。适合于恶劣环境的现场温度测量。SLST1数字温度传感器都具有的编号，温度采集设备通过编号来识别对应的温度传感器。传感器的引线长度可根据用户需要定制，引线采用3芯专用传感器电线,出厂长度为1米。

典型应用：

1、冷藏库温度监测 2、药厂GMP监测系统 3、电信机房监控 4、啤酒生产
5、楼宇自控 6、仓库温度监测 7、环境监测 8、过程温度监测 9、空调监测
外型尺寸:  传感器采用全不锈钢外壳封装，使用时请注意图示阴影部分为传感器热敏感区。有长度有25mm,30mm两种规格，引线长度可定制，最长为100mm

引脚定义

  红色---VCC电源正，接直流5V正极
  兰色---DQ 信号脚
  黑色---GND电源负，接直流5V负极

技术参数

序号	项目	内容
1	内置传感器	DS18B20
2	温度精度	±0.5℃（-10°～+85°C范围内）
3	测温范围	-55℃～+125℃
4	温度分辨率	9-12位(0.0625℃)
5	测温速度	750ms(12位分辨率)
6	电源要求	3V-5.5V
7	支持通讯电缆长度	100m
8	材质	314不锈钢
9	外型尺寸	φ6mm  长度25mm可选
10	运行环境	-55℃～+80℃



















外形尺寸

dzsc/18/1687/18168720.gif

外形尺寸

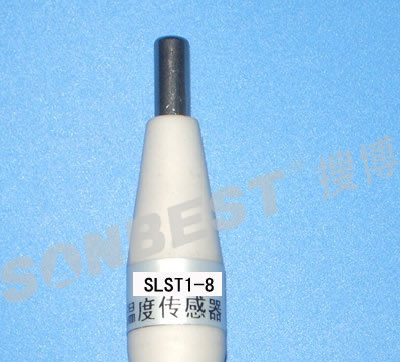

实物照片

dzsc/18/1687/18168720.jpg

                                                                  传感器不锈钢封装
