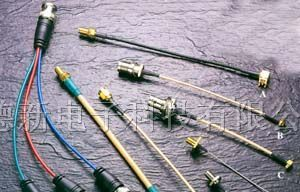

供应SMA法兰式连接器插座
| 价 格： | 3.80 | |
| 型号/规格： | DOSIN-SMA | |
| 品牌/商标： | DOSIN |
| 主要技术特性 TECHNICAL CHARACTERISTICS | |||||||||
| 温度范围 Temp.range -65～+165°C (PE Cable -40～+85°C) | |||||||||
| 振 动 Vibration MIL-STD-202,Method 213 | |||||||||
| 特性阻抗 Impedance 50Ω | |||||||||
| 频率范围 Frequency Range DC～12.4GHz(半刚电缆 0～18GHz) | |||||||||
| 工作电压 Working Voltage 335V max (有效值) | |||||||||
| 耐 压 Withstand Voltage 1000V rms (海平面最小值) | |||||||||
| 接触电阻 Contact resistance | |||||||||
| 内导体之间 Center Contact ≤ 3 mΩ | |||||||||
| 外导体之间 Outer Contact ≤ 2 mΩ | |||||||||
| 绝缘电阻 Insulation resistance ≥ 5000 MΩ | |||||||||
| 插入损耗 Insertion loss ≤0.15 dB/6GHz | |||||||||
| 电压驻波比 VSWR 直式 Straight 软电缆 ≤1.10+0.002f | |||||||||
| 半刚电缆 ≤1.05+0.001f | |||||||||
| 弯式 Right angle 软电缆 ≤1.20+0.003f | |||||||||
| 半刚电缆 ≤1.10+0.001f | |||||||||
| 耐用性 Durability(mating) ≥500次（cycles） | |||||||||
| 材料与涂覆 MATERIAL & PLATING | |||||||||
| 壳体 shell 黄铜 brass 镀硬金 gold plated | |||||||||
| 插针 contact pin 黄铜 brass 镀硬金 gold plated | |||||||||
| 插孔 socket 铍青铜 beryllium 镀硬金 gold plated | |||||||||
| 弹性接触件elastic contact 铍青铜 beryllium 镀硬金 gold plated | |||||||||
| 绝缘体 insulator 聚四氟乙烯 PTFE | |||||||||
| 压接套 crimping suite 铜合金 copper alloy 镀镍或镀金 nickel or gold plated | |||||||||
| o型密封件o-ring sealing 硅橡胶6146 silastic | |||||||||
| 适用技术标准 APPLICABLE STANDARD | |||||||||
| MIL-C-39012; | |||||||||
| CECC 22110; | |||||||||
| IEC 60169-15. | |||||||||
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 管小猛
- 电话：0769-81153906
- 传真：0769-81875836
- 手机：13925730591
