ZZWPE自力式电动温度调节阀
使用说明
自力式电控温度调节阀(适用于较大口径及导热油控制),该阀的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热气、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
产品特点
本系列产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-20℃~350℃,接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量,使被控工艺参数保持在给定值,其中单座调节型适用于压差较小,介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合。
主要零件材料
阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯:ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推杆、衬套:2Cr13
垫片:橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管:1Cr18Ni9Ti
技术参数
主要技术参数
dzsc/18/1654/18165499.jpg
自力式电动温度调节阀 使用说明 自力式电控温度调节阀(适用于较大口径及导热油控制),该阀的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热气、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。产品特点 本系列产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-20℃~350℃,接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量,使被控工艺参数保持在给定值,其中单座调节型适用于压差较小,介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合。主要零件材料 阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti 阀芯:ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯 填料:聚四氟乙烯、柔性石墨 推杆、衬套:2Cr13 垫片:橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片 波纹管:1Cr18Ni9Ti技术参数主要技术参数 dzsc/18/1676/18167647.jpg

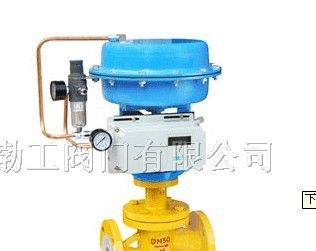

气动薄膜执行机构和直通单座衬氟塑阀两部分组成。其特点∶ 1、 耐腐蚀∶阀体内腔、阀芯、阀座、阀杆均包衬2.5~3㎜厚的F46,能耐酸、碱、耐强腐蚀。 2、 密封性能好∶采用聚四氟乙烯材质的波纹管和填料双重密封,确保无渗漏。 3、 泄露量小∶由于阀芯、阀座是软密封,故泄露量低于国家Ⅳ级标准。 4、 采用轻小型多弹簧执行机构,体积小,重量轻,调节精度高。 编辑本段性能指标 项目 性能指标 基本误差℅ ≤±8 回差℅ ≤8 死区℅ ≤6 额定流量系数误差 ≤±10℅(Kv≤5时 ±15℅) 泄露量 ≤0.01阀额定容量 编辑本段主要零部件材料 零件名称 材料 零件名称 材料 阀体 ZG25衬F46(FEP) 波纹管 F4(PTFE) 阀芯 2Cr13衬F46(FEP) 哈氏合金、蒙乃尔 填料 F4(PTFE) 阀座 2Cr13衬F46(FEP) 柔性石墨 哈氏合金、蒙乃尔
