供应XH-LED电磁流量计
| 价 格： | 面议 | |
| 型号/规格： | XH-LED | |
| 品牌/商标： | 普特 |
管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
▲在现场可根据用户实际需要在线修改量程。
▲高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
▲采用SMD器件和表面贴装（SMT电路可靠性高）。
▲采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。
▲全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1
▲超低EMI开关电源，使用电源电压变化范围大，抗EMC好
▲内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间
▲具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
▲具有自检与自论功
二、主要技术参数
|
●公称通径系列DN(mm) 管道式四氟衬里： 10,15,20,25,32,40,50,65,80,100,125 150,200,250,300,350,400.450,500,600 管道式橡胶衬里： 40，50，65，80，100，125，150，200，300 350，400，500，600，800，1000，1200 注：特殊规格可以定制 ● 流动方向 正，反，净流量， 量程比：150：1 重复性误差：测量值的±0.1% ● 精度等级：管道式：0.5级，1.0级 ● 被测介质温度： 普通橡胶衬里：-20~+60℃ 高温橡胶衬里：-20~+90℃ 聚四氟乙烯衬里：-30~+100℃ 高温型乙烯衬里：-30~+180℃ ● 额定工作压力： 管道式：DN10—DN65：≤2.5Mpa, DN80—DN150：≤1.6Mpa, DN200—DN1200：≤1.0Mpa ● 流量测量范围： 流量测量范围对流速度范围是0.3—15m/s |
● 电导率范围： 被测流体电导率≥5μs/cm 大多数以水为成份的介质，其导电率在200-800μs/cm范围内，均可选用电磁流量； ● 输出电流及负载电阻： 4~20mA全隔离负载电阻＜750欧姆脉冲频率0-1KHZ光电隔离OCT外接电源≤35V 导通时 集电极电流为25mA ● 电极材料： 含钼不锈刚、钛（Ti）、钽（Ta）、哈氏合金（H）、铂（Pt）或其他特殊电极材料 ● 防护等级： 潜水型： IP68，其他型 IP65 ● 供电电源： 85~265V， 45~63HZ ● 直管段长度： 管道式：上游≥5DN，下游≥2DN ● 连接方式： 流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB9119-88的规定。 ● 防暴标志：mdllBT4 ● 环境温度： -25℃~+60℃ ● 相对温度：5%~95% ● 消耗总功率：小于20W |
三、流量范围的选择
流量和最小流量必须符合下表中的数值。
|
内径（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
Qmin(m3/h) Qmax(m3/h) |
0.0283 4.24 |
0.0636 9.54 |
0.12 16.96 |
0.176 26.5 |
0.29 43.42 |
0.452 67.85 |
0.7 106.0 |
1.19 179.0 |
|
内径（mm） |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
Qmin(m3/h) Qmax(m3/h) |
1.8 271.0 |
2.28 424.0 |
4.41 662.0 |
6.36 954.0 |
11.3 1690 |
17.6 2650 |
25.4 3810 |
34.6 5190 |
|
内径（mm） |
400 |
450 |
500 |
550 |
600 |
700 |
800 |
900 |
|
Qmin(m3/h) Qmax(m3/h) |
45.2 6780 |
57.2 8570 |
77.6 10600 |
85.8 12800 |
101.0 15200 |
138.0 20700 |
180.0 27100 |
229.0 34300 |
|
内径（mm） |
1000 |
1100 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
|
Qmin(m3/h) Qmax(m3/h) |
282.0 42400 |
342.0 51300 |
407.0 61000 |
554.1 83121 |
732.7 108566 |
916.0 137404 |
1131.0 169635 |
1368.4 205258 |
四、流量计的外型尺寸
DN |
a |
D |
Do |
n*A | ||
|
10 |
230 |
90 |
60 |
4*14 | ||
|
15 |
230 |
95 |
65 |
4*14 | ||
|
20 |
230 |
105 |
75 |
4*14 | ||
|
25 |
230 |
115 |
85 |
4*14 | ||
|
32 |
230 |
140 |
100 |
4*18 | ||
|
40 |
230 |
150 |
110 |
4*18 | ||
|
50 |
230 |
165 |
125 |
4*18 | ||
|
65 |
230 |
185 |
145 |
4*18 | ||
|
80 |
230 |
200 |
160 |
8*18 | ||
|
100 |
230 |
220 |
180 |
8*18 | ||
|
125 |
280 |
250 |
210 |
8*18 | ||
|
150 |
280 |
285 |
240 |
8*22 | ||
|
200 |
310 |
340 |
295 |
8*22 | ||
|
250 |
360 |
395 |
350 |
12*22 | ||
|
300 |
460 |
445 |
400 |
12*22 | ||
|
350 |
460 |
505 |
460 |
16*22 | ||
|
400 |
460 |
565 |
515 |
16*26 | ||
|
450 |
460 |
615 |
565 |
20*26 | ||
|
500 |
600 |
670 |
620 |
20*26 | ||
|
600 |
600 |
780 |
725 |
20*30 | ||
|
700 |
700 |
895 |
840 |
24*30 | ||
|
800 |
800 |
1015 |
950 |
24*33 | ||
|
900 |
900 |
1115 |
1050 |
28*33 | ||
|
1000 |
1000 |
1230 |
1160 |
28*36 | ||
|
1200 |
1200 |
1405 |
1340 |
32*33 | ||
|
1400 |
1400 |
1630 |
1560 |
36*36 | ||
|
1600 |
1600 |
1830 |
1760 |
40*36 | ||
|
1800 |
1800 |
2045 |
1970 |
44*39 | ||
|
2000 |
2000 |
2265 |
2180 |
48*42 | ||
|
2200 |
2200 |
2405 |
2315 |
52*45 |
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 杨丙华
- 电话：010-63404685
- 传真：-
- 手机：13439408972
- QQ ：
供应YTN100耐震压力表
信息内容：耐震压力表广泛适用于机械、石油、化工、冶金、水处理等行业。仪表依靠内部填充阻尼油和配备缓冲装置等措施，具有良好的耐震性能，一般用于被测介质脉动频繁和环境震动较大的场所。 YTN 系列耐震压力表具有良好的抗振性能，特别适用于有机械振动和介质脉动的工作环境。可测量无爆炸危险、无结晶体、不凝固以及对铜合金不起腐蚀作用的液体、气体、蒸气等介质的压力。 YTN 系列耐震压力表 60 - 压力表直径为 60 毫米 100 - 压力表直径为 100 毫米 150 - 压力表直径为 1500 毫米 Z 轴向 T 带边 Q前边 产品型号 YTN-60、YTN-100、YTN-150、YTN-200 公称直径 Φ 60、Φ 100、Φ 150、Φ 200 接头螺纹 M14X1.5、M20X1.5 精确度等级 2.5、1.0 1.5 测量范围 0-0.1 0-0.16 0-0.25 0-0.4 0-0.6 0-1 0-1.6 0-2.5 0-4 0-6 0-10 0-16 0-25 0-40 0-60 耐震等级 V . H . 4 使用环境条件 温度 -40 ℃— 70 ℃； 相对湿度≤ 85 %

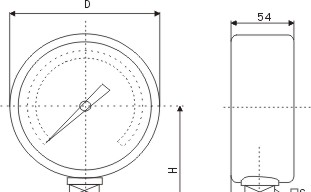

供应YE100膜盒压力表
信息内容：膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起作用、无爆炸危险气体的微压和负压，广泛用于锅炉通风、气体管道、燃烧装置等及其它类似设备上。 结构原理 仪表由测量系统（包括接头、膜盒等）、传动机构、指示装置和外壳组成。 当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表度盘上指示出来。 型号命名 dzsc/18/1823/18182322.gif dzsc/18/1823/18182322.gif ZK-YE-100 ZK-YE-150 技术参数 ● 标度范围、精确度等级及重量 型号 标度范围KPa 正压 负压 正负压 精确度等级 重量kg ZK-YE-100ZK-YE-150 0～1.60～2.50～40～60～100～160～250～40 -1.6～0-2.5～0-4～0-6～0-10～0-16～0-25～0-40～0 -0.8～+0.8-1.2～+1.2-2～+2-3～+3-5～+5-8～+8-12～+12-20～+20 2.5 0.5 ● 工作位置、环境：仪表垂直安装，工作环境温度-25～55℃，相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。 ● 温度影响：使用温度偏离20±5℃...
