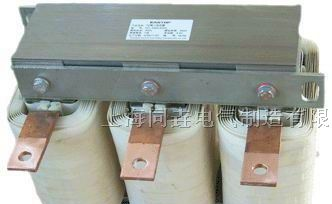

OCL输出电抗器|变频器输出电抗器|进出线电抗厂
| 价 格： | 1.00 | |
| 型号/规格： | OCL-1000A | |
| 品牌/商标： | 同垚电抗器 | |
| 环保类别： | 普通型 | |
| 主要用途： | 工业电子电气设备 | |
| 额定电流： | 2000A | |
| 额定电压： | 450V | |
| 外形尺寸： | mm |
OCL输出电抗器|变频器输出电抗器|进出线电抗厂
产品概述：
一、说明：
此产品采用优质矽钢片和导线经先进的工艺精制而成，具有体积小、温升低、无噪声等特点。通常安装在变频器直流调速器的输入或输出端，可抵制变频器产生的谐波向电网传递，减少变频产生的谐波对其他元件的干扰，改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响。用在变频器直流调速器的输出端，限制变频器与电机连接电缆的容性充电电流钝化变频器的PWM波的电压上升率。提高功率因数补偿因数、改善电网质量、平抑波形，是变频与电机间重要元件之一。
二、结构特点：
1.该电抗器分为三相和单相两种，均为铁芯干式。
2.铁芯采用优质低损砂耗优质硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
3.线圈采用优质导线绕制，排列紧密且均匀，外表不包绝缘层，具有的美感且有较好的散热性能。
4.电抗器的线圈和铁芯组装成一体后以过预烘→真空浸漆热烘固化→这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
6.外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子。
7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。
三、使用环境条件：
1.海拔高度不超过2000米。
2.运行环境温度-25℃～+45℃，相对湿度不超过90%。
3.周围无有害气体，无易燃易爆物品。
4.周围环境有良好的通风条件，如装在柜内，应加装通风设备。
四、性能参数：
1.适用于任何品牌变频器
2.压降：分5V和9V两种
3.额定绝缘水平5KV/min.
4.电抗器各部位的温升限值：铁芯不超过85K，线圈温升不超过95K。
5.电抗器噪声不大于45dB
6.电抗器能在工频加谐波电流不大于1.35倍额定电流下期运行。
7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95.
8.三相电抗器的任意两相电抗值之差不大于±3%。
OCL输出电抗器|变频器输出电抗器|进出线电抗厂
