●产品特点
1.尺寸小且重量轻
2.具有高强度的稳定性和高信赖性
3.8mm带装适用于自动表面沾着
4.符合无铅/RoHS要求
●外形及尺寸Dimensions
| unit:mm |
| 类别Style | 尺寸 Dimensions | ||||
| L | W | H | c | d | |
| 0201 | 0.6±0.03 | 0.3±0.03 | 0.23±0.03 | 0.1±0.03 | 0.15±0.03 |
| 0402 | 1.0±0.05 | 0.5±0.05 | 0.35±0.05 | 0.2±0.1 | 0.25±0.1 |
| 0603 | 1.6±0.1 | 0.8±0.1 | 0.45±0.1 | 0.25±0.15 | 0.25±0.15 |
| 0805 | 2.0±0.1 | 1.25±0.1 | 0.5±0.1 | 0.35±0.2 | 0.35±0.2 |
| 1206 | 3.1±0.1 | 1.6±0.1 | 0.55±0.1 | 0.45±0.2 | 0.40±0.2 |
| 1210 | 3.1±0.1 | 2.6±0.15 | 0.50±0.1 | 0.45±0.15 | 0.50±0.2 |
| 2010 | 5.0±0.1 | 2.5±0.15 | 0.55±0.1 | 0.45±0.15 | 0.50±0.2 |
| 2512 | 6.4±0.2 | 3.2±0.15 | 0.55±0.1 | 0.6±0.2 | 0.60±0.2 |
●电气规格 Electrical Specifications
|
类别Style 项目Items |
类别 Style | ||||||||
| 0201 | 0402 | 0603 | 0805 | 1206 | 1210 | 2010 | 2512 | ||
| 额定功率 Power Rating |
1/20W | 1/16W | 1/10W | 1/8W | 1/4W | 1/3W | 1/2W | 1W | |
| 工作电压 Maximum Working Voltage |
25V | 50V | 50V | 150V | 200V | 200V | 200V | 200V | |
| 负荷电压 Maximum Overload Voltage |
50V | 100V | 100V | 300V | 400V | 400V | 400V | 400V | |
| 绝缘电压 Dielectric Withstanding Voltage |
50V | 100V | 100V | 300V | 500V | 500V | 500V | 500V | |
| 阻值范围 Value Range |
F(±1%) | 1Ω-1MΩ | 1Ω-10MΩ | 1Ω-10MΩ | 1Ω-10MΩ | 1Ω-10MΩ | 1Ω-10MΩ | 1Ω-10MΩ | 10Ω-1MΩ |
| J(±5%) | 1Ω-10MΩ | 1Ω-10MΩ | 1Ω-22MΩ | 1Ω-22MΩ | 1Ω-22MΩ | 1Ω-22MΩ | 1Ω-22MΩ | 1Ω-10MΩ | |
| 使用温度范围 Operation Temp.Range |
-55℃ ~ +155℃ | ||||||||
| 工作电压Rated Continuous Working Voltage (RCWV)=√PR,高于工作电压以工作电压为准. | |||||||||
| Lesser of √PR or maximum working voltage. | |||||||||
●功率衰减曲线 Power Derationg Curve
环境温度超过70℃时的功耗值依照右图曲线
●主要性能 Performance Characteristics
| 项目 Items |
标准值 Standard |
测试方法 Test Methods | |||||||
| 短时间过负荷 Short time overload |
误差±1%: ±1% 误差±5%: ±2% |
2.5倍额定电压/5秒 2.5times RCWV/5seconds | |||||||
| 耐热性 Resistance to solder heat |
误差±1%: ±0.5% 误差±5%: ±1.0% |
焊锡温度:260±5℃,时间:10秒 Solder Temp. :260±5℃,time:10 seconds | |||||||
| 耐电压 Dielectric withstanding voltage |
无烧毁或绝缘性破坏 No breakdown or flashover |
依照电气规格表施加直流电压持续1分钟 AC potential respectively specified in the list for 60 seconds. | |||||||
| 温度系数 Temperature Coefficient |
10Ω<R≤10MΩ :±100PPM/℃ R≤10Ω; R >10MΩ:±200PPM/℃ |
实验温度: 室温+100℃ Test temperature: indoors Temp. 100℃ | |||||||
| 耐湿负荷 Humidity Load Life |
误差±1%: ±1.0% 误差±5%: ±3.0% |
温度: 40±2℃,相对湿度:90-95%,1倍额定工作电压,时间1000小时(1.5小时开0.5小时关) Rated voltage 1.5hr ON,0.5hr OFF at 40±2℃,90-95&RH for 1000hrs | |||||||
| 负荷寿命 Load Life |
误差±1%: ±1.0% 误差±5%: ±3.0% |
温度: 70±2℃,1倍额定工作电压,时间1000小时(1.5小时开0.5小时关) Rated voltage 1.5hr ON,0.5hr OFF at 70±2℃ for 1000hrs | |||||||
| 可焊锡性 Solderability |
吃锡面积95%以上 At least 95% coverage |
焊锡温度:245±5℃,时间:2±0.5秒 235±5℃ for 2±0.5 seconds | |||||||
| unit:mm | |||||||
| 类别 Style | A±0.2 | B±0.2 | W±0.2 | F±0.05 | T1±0.05 | T2±0.1 | P±0.05 |
| 0201 | 0.65 | 1.15 | 8.0 | 3.5 | -- | 0.45 | 4.0 |
| 0402 | 0.65 | 1.15 | 8.0 | 3.5 | -- | 0.45 | 4.0 |
| 0603 | 1.10 | 1.9 | 8.0 | 3.5 | -- | 0.60 | 4.0 |
| 0805 | 1.65 | 2.4 | 8.0 | 3.5 | -- | 0.75 | 4.0 |
| 1206 | 2.00 | 3.6 | 8.0 | 3.5 | -- | 0.75 | 4.0 |
| 1210 | 2.80 | 3.5 | 8.0 | 3.5 | -- | 0.75 | 4.0 |
| 2010 | 2.9 | 5.4 | 12±0.1 | 5.5±0.5 | 0.2 | -- | 4.0 |
| 2512 | 3.6 | 6.9 | 12±0.1 | 5.5±0.5 | 0.2 | -- | 4.0 |

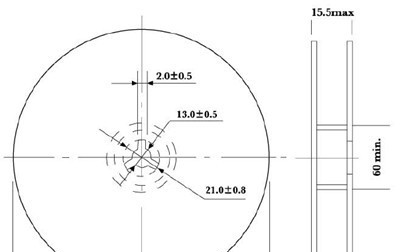

卷轴尺寸 Reel specification
