供应YDS表面贴装小型电流检测电阻，YDS电流检测电阻
| 价 格： | 面议 | |
| 型号/规格： | 小型电流检测电阻 | |
| 品牌/商标： | YDS | |
| 环保类别： | 无铅环保型 | |
| 产品主要用途： | | |
| 功率分类： | | |
| 精度类别： | | |
| 外形结构特征： | | |
| 引出线类型： | | |
| 包装形式： | |
|

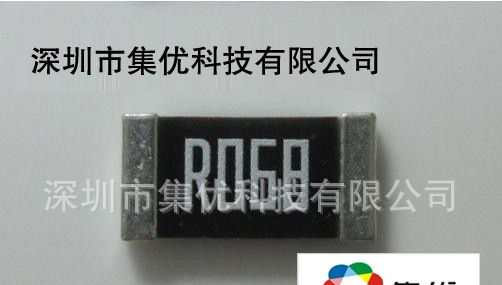

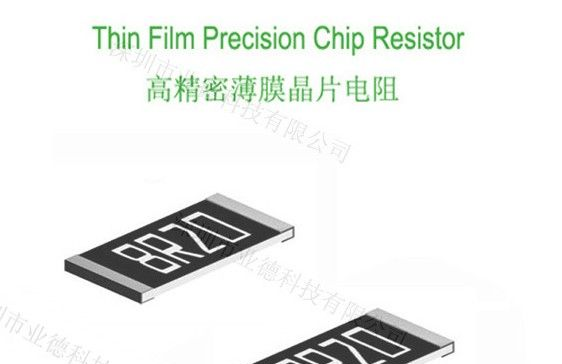

Low Value Chip Resistor RL |
。
|
容易表面贴装的小型电流检测电阻。 |
。
|
YDS的高精度低阻值片式电阻是利用氧化基板，使用薄膜工艺制成的容易贴面安装的低阻值电流检测电阻。电阻薄膜使用新开发的稳定性高，温度特性好的镍铬材料，所以温度系数，稳定可靠。 |
|
＜特点＞ |
|
·可高精度测量电流。 ＜测量电流精度可达到±1.0%＞ ·温度系数小。 ＜±100ppm/℃＞ ·电极成C字型的表面贴装型，便于自动化安装。（卷带包装） ·由于利用高精度电阻膜以及薄膜工艺制造方法，精度高，稳定性好。 ·因为式用薄膜电阻，过载时会短路，所以在过载时也安全可靠。 ·利用薄膜工艺制造方法，性能价格比高。 ·提供不同额定功率的三种型号。 |
。
|
＜外形尺寸·结构＞ |
|
dzsc/18/1389/18138902.gif |
(1) 电极 (2) 保护膜 (3) 氧化基板 (4) 阻抗体 (5) 标识 |
|
符号 |
RL1632 (mm) |
RL2550 (mm) |
RL3264 (mm) |
|
Ｗ |
1.6±0.2 |
2.5±0.2 |
3.2±0.2 |
|
Ｌ |
3.2±0.2 |
5.0±0.2 |
6.4±0.2 |
|
t |
0.5±0.15 |
0.5±0.15 |
0.5±0.15 |
|
ａ |
1.0±0.2 |
1.7±0.2 |
2.1±0.2 |
。
。
|
＜技术规格＞ |
|
|
RL1632 |
RL2550 |
RL3264 |
|
额定功率 （减轻负荷曲线：图1） |
0.5Ｗ |
0.75W |
1.0W |
|
测量电流阻抗值 (注1) |
10ｍ～500ｍΩ |
10ｍ～500ｍΩ |
10ｍΩ～500ｍΩ |
|
测量电流阻抗值容许偏差 |
10m～15mΩ ： ±2.0％（符号G） 16mΩ～500mΩ ： ±1.0％（符号F） ,±2.0％（符号G） | ||
|
阻抗温度系数 |
10m～ 15ｍΩ ： 0～＋500ppm/℃ 16m～ 24ｍΩ ： 0～＋350ppm/℃ 25m～ 49ｍΩ ： 0～＋200ppm/℃ 50m～ 500ｍΩ ： 0～＋100ppm/℃ | ||
|
超负载电流 |
Ｉ＝√(32/R) [ A ] 电流 ： 32Ａ |
Ｉ＝√(50/R) [ A ] 电流 40Ａ |
Ｉ＝√(64/R) [ A ] 电流 45Ａ |
|
R = 阻抗值（Ω） 加电流时间 10毫秒以下 （放置时间60m秒以上） | |||
|
工作温度范围 |
-40～+125℃ | ||
|
额定环境温度 |
+70℃ （减轻负载曲线见图1） | ||
図１ 减轻负载曲线
|
dzsc/18/1389/18138902.gif |
|
＜特 性＞ |
|
项目 |
测试条件 |
规格 |
|
短时间过负载 |
5秒钟加额定功率的2.5倍的电压。 |
±(0.5％ +0.0005Ω) |
|
额定负载寿命 |
在70±3℃的空气中反复1000个小时下面的操作；90分钟加额定电压，搁置30分钟 |
±(0.5％ +0.0005Ω) |
|
耐湿负载寿命 |
在60±2℃90～95%RH空气中反复1000个小时下面的操作；90分钟加额定功率，搁置30分种 |
±(0.5％ +0.0005Ω) |
|
温度周期 |
[-40℃30分→室温 3分→+125℃30分→室温3分]重复5次上述温度循环。 |
±(0.5％ +0.0005Ω) |
|
焊锡耐热性 |
在260±5℃的熔解焊锡中侵泡10±1秒种。 |
±(0.5％ +0.0005Ω) |
|
端子强度 |
支点之间 ： 90mm 弯曲幅度 ： 2mm 基板 ： 玻璃环氧 t=1.6mm |
±(0.5％ +0.0005Ω) |
|
焊接性 |
235±5℃或者245±5℃的熔解焊锡中侵泡3±0.5秒种。 |
电极面积的95％以上 |
。
。
|
＜包装规格＞ |
|
dzsc/18/1389/18138902.gif |
|
|
尺 寸 (mm) | ||
|
符 号 |
RL1632 |
RL2550 |
RL3264 |
|
Ａ |
2.0±0.2 |
2.9±0.2 |
3.43±0.2 |
|
Ｂ０ |
3.6±0.2 |
5.3±0.2 |
6.63±0.2 |
|
Ｗ |
8.0±0.3 |
12.0±0.3 |
12.0±0.3 |
|
Ｆ |
3.5±0.05 |
5.5±0.05 |
5.5±0.05 |
|
Ｅ |
1.75±0.1 |
1.75±0.1 |
1.75±0.1 |
|
Ｐ０ |
4.0±0.1 |
4.0±0.1 |
4.0±0.1 |
|
Ｐ１ |
4.0±0.1 |
4.0±0.1 |
4.0±0.1 |
|
Ｐ２ |
2.0±0.05 |
2.0±0.05 |
2.0±0.05 |
|
Ｄ０ |
1.5+0.1/-0 |
1.5+0.1/-0 |
1.5+0.1/-0 |
|
Ｔ |
0.3以下 |
0.3以下 |
0.3以下 |
|
Ｔ２ |
1.5以下 |
1.5以下 |
1.5以下 |
。
|
dzsc/18/1389/18138902.gif |
＜应 用＞
|
|
