供应金属膜电阻

价格：		面议
型号/规格：		1/8W
品牌/商标：		福德
环保类别：		无铅环保型
产品主要用途：		精密电子仪器仪表
功率分类：		小功率（＜1W）
精度类别：		高精度型（≤1%）
外形结构特征：		圆柱体型
引出线类型：		同向引出
包装形式：		盒带编带包装

详细介绍
企业详情

●产品特点 Features

1.该产品的陶瓷基体是将Ni-Cr电阻原料通过真空镀膜法形成,并以优良的耐热性耐气候性的涂料进行涂层.

2.有1/6W到2W的各种规格,能符合各种需求

3.使用寿命,耐气候特性均极为稳定.

4.符合无铅/RoHS要求

●外形及尺寸 Dimensions

dzsc/18/1327/18132701.jpg 注: 普通品本体颜色为蓝色,小型品为粉红色

				unit:mm
类别 Style	L	D	H	d
1/6W,1/8W	3.4±0.2	1.7±0.2	28±2.0	0.4±0.05
1/4WM
1/4W	6.5±0.5	2.3±0.2	28±2.0	0.42±0.05
1/2WM
1/2W	9.0±0.5	3.5±0.5	28±2.0	0.54±0.05
1WM
1W	11.0±1.0	4.5±0.5	35±2.0	0.65±0.05
2WM
2W	15.0±1.0	5.0±0.5	33±2.0	0.75±0.05
3WM

●电气规格 Electrical Specifications

项目Items

类别Style

Bitmap

类别 Style

1/6W &1/8W

1/4WM &1/4W

1/2WM &1/2W

1WM & 1W

2WM & 2W

3WM

70℃额定功率
Power at 70℃

0.125W

0.25W

0.5W

工作电压
Maximum Working Voltage

200V

250V

300V

500V

负荷电压
Maximum Overload Voltage

400V

500V

700V

1000V

绝缘电压
Dielectric Withstanding Voltage

150V

350V

600V

阻值范围
Value Range

B(±0.1%)

100Ω-511KΩ

100Ω-51KΩ

F(±1%)

0.1Ω-1MΩ

10Ω-100KΩ

使用温度范围
Operation Temp.Range

-55℃ ~ +155℃

工作电压Rated Continuous Working Voltage (RCWV)=√PR,高于工作电压以工作电压为准. ●功率衰减曲线 Power Derationg Curve 环境温度超过70℃时的功耗值依照下图曲线 dzsc/18/1327/18132701.jpg ●主要性能 Performance Characteristics 参考标准:JIS-C-5202

项目 Items	标准值 Standard	测试方法 Test Methods
短时间过负荷 Short time overload	±0.5%	2.5倍额定电压/5秒 2.5times RCWV/5seconds
耐热性 Resistance to solder heat	±0.5%	焊锡温度:350±10℃,时间:3秒 Solder Temp. :350±10℃,time:3 seconds
耐电压 Dielectric withstanding voltage	无烧毁或绝缘性破坏 No breakdown or flashover	依照电气规格表施加直流电压持续1分钟 AC potential respectively specified in the list for 60 seconds.
温度系数 Temperature Coefficient	±100 PPM/℃	实验温度: 室温+100℃ Test temperature: indoors Temp. 100℃
耐湿负荷 Humidity Load Life	±1%	温度: 40±2℃,相对湿度:90-95%,1倍额定工作电压,时间1000小时(1.5小时开0.5小时关) Rated voltage 1.5hr ON,0.5hr OFF at 40±2℃,90-95&RH for 1000hrs
负荷寿命 Load Life	±1%	温度: 70±2℃,1倍额定工作电压,时间1000小时(1.5小时开0.5小时关) Rated voltage 1.5hr ON,0.5hr OFF at 70±2℃ for 1000hrs
焊接强度 Terminal Strength	无引线脱落 No evidence of mechanical damage or loosening terminals	2.5公斤拉力,持续时间10秒 2.5Kg for 10 seconds
可焊锡性 Solderability	吃锡面积95%以上 At least 95% coverage	焊锡温度:235±5℃,时间:2±0.5秒 235±5℃ for 2±0.5 seconds

●料号编码 Part Number

广东福德电子有限公司

公司信息未核实

所属城市：广东东莞
[联系时请说明来自维库仪器仪表网]
联系人： 周小姐
电话：0769-85252619
传真：0769-85250389
手机：15989907649
QQ ：

公司相关产品

供应碳膜电阻

信息内容：

●产品特点 Features 1.广泛应用于商业/工业 2.有1/6W到5W的各种规格,能符合各种需求 3.适用于自动插件机加工 4.符合无铅/RoHS要求 ●外形及尺寸 Dimensions dzsc/18/1327/18132702.jpg 注: 普通品本体颜色为黄色,小型品为粉红色类别 Style L D H d 1/6W,1/8W 3.4±0.2 1.7±0.2 28±2.0 0.4±0.05 1/4WM 1/4W 6.5±0.5 2.3±0.2 28±2.0 0.42±0.05 1/2WM 1/2W 9.0±0.5 3.5±0.5 28±2.0 0.54±0.05 1WM 1W 11.0±1.0 4.5±0.5 35±2.0 0.65±0.05 2WM 2W 15.0±1.0 5.0±0.5 33±2.0 0.75±0.05 3WM 3W 17.0±1.0 6.0±0.5 33±2.0 0.75±0.05 5WM 5W 24.0±1.0 8.0±1.0 28.0±1.0 0.75±0.05 ●电气规格 Electrical Specifications 项目Items 类别Style 类别 Style 1/6W &1/8W 1/4WM &1/4W 1/2WM &1/2W 1WM & 1W 2WM & 2W 3WM & 3W 5WM & 5W 70℃额定功率Power at 70℃ 0.125W 0.25W 0.5W 1W 2W 3W 5W 工作电压Maxim...

详细内容>>

供应碳膜电阻

信息内容：

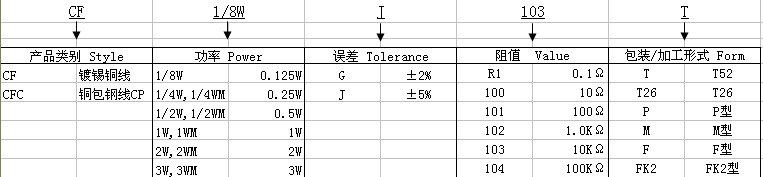

●产品特点 Features 1.广泛应用于商业/工业 2.有1/6W到5W的各种规格,能符合各种需求 3.适用于自动插件机加工 4.符合无铅/RoHS要求 ●外形及尺寸 Dimensions dzsc/18/1327/18132703.jpg 注: 普通品本体颜色为黄色,小型品为粉红色类别 Style L D H d 1/6W,1/8W 3.4±0.2 1.7±0.2 28±2.0 0.4±0.05 1/4WM 1/4W 6.5±0.5 2.3±0.2 28±2.0 0.42±0.05 1/2WM 1/2W 9.0±0.5 3.5±0.5 28±2.0 0.54±0.05 1WM 1W 11.0±1.0 4.5±0.5 35±2.0 0.65±0.05 2WM 2W 15.0±1.0 5.0±0.5 33±2.0 0.75±0.05 3WM 3W 17.0±1.0 6.0±0.5 33±2.0 0.75±0.05 5WM 5W 24.0±1.0 8.0±1.0 28.0±1.0 0.75±0.05 ●电气规格 Electrical Specifications 项目Items 类别Style 类别 Style 1/6W &1/8W 1/4WM &1/4W 1/2WM &1/2W 1WM & 1W 2WM & 2W 3WM & 3W 5WM & 5W 70℃额定功率Power at 70℃ 0.125W 0.25W 0.5W 1W 2W 3W 5W 工作电压Maxim...
