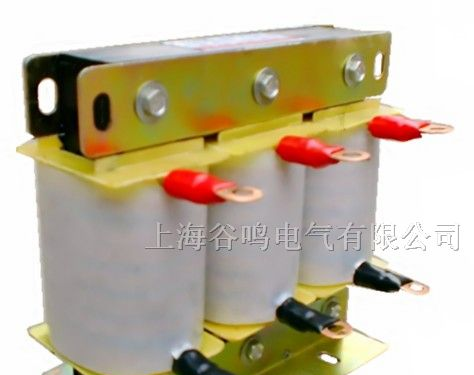

供应高压串联电抗器|CKSG高压串联电抗器
| 价 格： | 100.00 | |
| 型号/规格： | CKSG | |
| 品牌/商标： | 上海谷明 |
一、 用途
谷明电气生产的谷明牌CKSC型干式铁芯串联电抗器是电力系统无功补偿装置的重要配套设备。电力电容器与干式铁芯电抗器串联后，能有效地抑制电网中的高次谐波，限制合闸涌流及操作过电压，改善系统的电压波形，提高电网功率因数，对电力电容器及其它电力设备的安全运行起到了较大的作用。
二、 结构特点
1、 CKSC型干式铁芯串联电抗器的铁芯采用优质进口Z11硅钢片，芯柱经多个气隙分成均匀小段，气隙采用环氧布板作为隔绝，以保证气隙在电抗器长期运行下而不发生变化。
2、铁芯端面采用优质硅钢片端面胶，使硅钢片牢固地结合在一起，大大减小了运行时的噪音，并具有较好的防腐性能。
3、线圈为环氧浇注型，线圈内外敷设环氧玻璃网格布作增强，采用H级环氧浇注体系在真空状态下进行浇注，该线圈不但绝缘性能好，而且机械强度高，能耐受大电流冲击和冷热冲击而不开裂。
4、环氧浇注线圈不吸水、局部放电量低，可在恶劣环境条件下安全运行。
5、线圈上下端部采用环氧垫块和硅橡胶防震垫，有效减小了线圈运行时的震动。
三、 使用环境条件
1、海拔高度不超过2000米。
2、运行环境温度-25℃～+45℃，相对湿度不超过90%。
3、周围无有害气体，无易燃易爆物品。
4、周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
四、 性能参数
1、干式电抗器比传统油浸式电抗器、空心电抗器的体积要小，具有重量轻、占空间小、结构简单、安装方便等特点。
2、耐温等级达到H级（180℃）；正常运行时，干式铁芯电抗器的铁芯温升不大于85K，线圈温升不大于95K。
4、干式铁芯电抗器能在1.35倍额定电流下长期运行。
5、干式铁芯电抗器的噪声不大于国家标准。
6、干式铁芯电抗器耐压水平符合JB5346-1998《串联电抗器》的规定。
