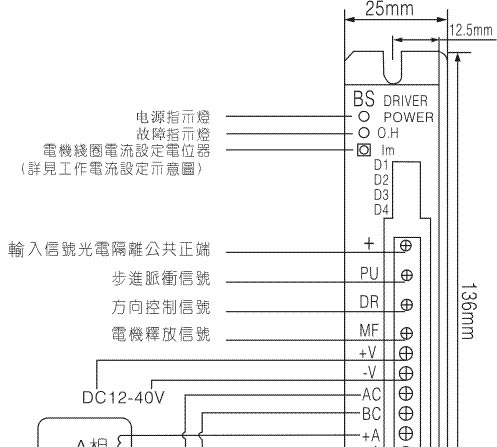

Q2HB44MC(D)为等角度恒力矩细分型驱动器，驱动电压DC12-40V，适配6或8出线、电流在4A以下、外径42-86mm的各种型号的二相混合式步进电机。该产品广泛应用于雕刻机、激光打标机、激光内雕机等分辨率较高的小型数控设备上。   特点 ● 高性能、低价格 ● 设有12/8档等角度恒力矩细分，200细分 ● 采用独特的控制电路 ● 反应频率可达200Kpps ● 步进脉冲停止超过100ms时，线圈电流自动减半 ● 双极恒流斩波方式 ● 光电隔离信号输入/输出 ● 驱动电流从0.5A/相到4A/相连续可调 ● 单电源输入，电压范围：DC12-40V   功能设定示意图   dzsc/18/0903/18090373.JPG                 工作电流设定示意图   dzsc/18/0903/18090373.JPG   输入信号波形时序图   dzsc/18/0903/18090373.JPG     驱动器接线示意图   dzsc/18/0903/18090373.JPG     ！注意 1、千万不要将电源接反，输入电压不要超过DC40V； 2、输入控制信号电平为5V，当高于5V时需要接限流电阻； 3、驱动器温度超过70度时过热指示灯点亮，驱动器停止工作，直到驱动器温度降到50度，驱动器自动恢复工作，出现过热保护请加装散热器； 4、此型号驱动器由于采用特殊的控制电路，故必须使用6出线或8出线电机。
