国货精品（Q3HB220M）步进驱动器
| 价 格： | 1.00 | |
| 型号/规格： | Q3HB220M | |
| 品牌/商标： | BS |
Q3HB220M为等角度恒力矩细分型驱动器，驱动电压为AC110-220V，适配电流在7.0A以下、外径86-130mm的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行平稳，几乎没有震动和噪音，电机在高速时，力矩大大高于二相和五相混合式步进电机。定位精度可达60000脉冲/转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。 特点 ● 高性能、低价格 ● 设有16档等角度恒力矩细分，分辨率60000脉冲/转 ● 反应频率可达200Kpps ● 步进脉冲停止超过100ms时，线圈电流自动减到设定值 ● 双极恒流斩波方式 ● 光电隔离信号输入/输出 ● 驱动电流0.6A/相到7.0A/相分16档可调 ● 单电源输入，电压范围：AC110-220V ● 相位记忆功能（注：输入停止超过5秒后，驱动器自动记忆当时电机相位，重新上电或MF信号由低电平变为高电平时，驱动器自动恢复电机相位） 功能设定示意图 dzsc/18/0903/18090356.JPG 电流设定 1、STOP/Im为保持状态输出电流设置电位器，可设置为正常输出电流的20％-80％（顺时针增大，逆时针减小） 2、RUN/Im为正常工作输出电流设置开关（详见下表）
| R-1 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | A | B | C | D | E | F |
| Im (A) | 0.6 | 1.1 | 1.5 | 2.0 | 2.5 | 2.9 | 3.2 | 3.6 | 4.0 | 4.5 | 5.0 | 5.5 | 5.8 | 6.3 | 6.6 | 7.0 |
| SK1 | F | E | D | C | B | A | 9 | 8 |
| 脉冲数/转 | 400 | 500 | 600 | 800 | 1000 | 1200 | 2000 | 3000 |
| SK1 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| 脉冲数/转 | 4000 | 5000 | 6000 | 10000 | 12000 | 20000 | 30000 | 60000 |
经济型/步进电机驱动器：
Q2HB34MA，Q2HB34MB
Q2HB44，Q2HB44MA，Q2HB44MB，Q2HB44MC，Q2HB44MD
Q2HB68，Q2HB68MC，Q2HB68MD，Q2HB68MG，Q2HB68MH
Q2HB88，Q2HB613，Q2HB88M，Q2HB613M
Q2HB110，Q2HB110M
Q3HB64MA，Q3HB110M，Q3HB220M
DSP蕊片/型步进电机驱动器：
DM245M，DQ254M，DM258M，DQ258M
DM278M，DQ278M
DM2611M，DQ2611M，DM2711M，DQ2711M
DM2522M，DQ2522M，DM2722M，DQ2722M
DM356M，DQ356M，DM378M，DQ378M
DM3611M，DQ3611M，DM3711M，DQ3711M
DM3522M，DQ3522M，DM3722M，DQ3722M
二相高性能混合式步进电机：
BS42HB33-01，BS42HB38-01，BS42HB47-01
BS57HB41-02，BS57HB51-03，BS57HB56-03，BS57HB76-03
BS86HB65-04，BS86HB80-04，BS86HB118-06
BS110HB99-05，BS110HB115-06，BS110HB150-06，BS110HB201-08
三相高性能混合式步进电机：
BSHB364，BSHB366，BSHB368
BSHB397，BSHB397-H，BSHB3910，BSHB3910-H，BSHB3913，BSHB3913-H
BSHB31112，BSHB31115，BSHB31118，BSHB31122
BSHB31318，BSHB31322，BSHB31325
日本山洋（SANYO）步进电机
103H546-0440，103H548-0440，103H549-0440
103H7123-0440，103H7123-0710，103H7123-0740
103H7126-0440，103H7126-0710，103H7126-0740
103H7823-0740
103H8221-0941，103H8221-5141，103H8221-5241
103H8222-0941，103H8222-5141，103H8222-5241
103H8223-0941，103H8223-5141，103H8223-5241
103H89222-5241，103H89223-5241
针对具体型号给您详细资料，提供技术支持！！！
欢迎您来电咨询！
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 成政
- 电话：0755-88296511
- 传真：0755-88291537
- 手机：13826593065
- QQ ：
国货精品（Q3HB64MA）步进驱动器
信息内容：Q3HB64MA/B为等角度恒力矩细分型驱动器，驱动电压DC12-40V，电流在5.8A以下，外径42-86mm的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机低速运行平稳，几乎没有震动和噪音，电机在高速时力矩大大高于二相和五相混合式步进电机。定位精度可达60000脉冲/转。广泛应用于医疗机械、机器人、仪器仪表、雕刻机、激光打标机、激光内雕机等分辨率较高的小型数控设备上。 特点 ● 高性能、低价格 ● 设有16档等角度恒力矩细分，分辨率60000脉冲/转 ● 采用独特的控制电路 ● 反应频率可达200Kpps ● 步进脉冲停止超过100ms时，线圈电流自动减半 ● 双极恒流斩波方式 ● 光电隔离信号输入/输出 ● 驱动器电流从0.5A/相到5.8A/相连续可调 ● 单电源输入，电压范围：DC12-40V 功能设定示意图 dzsc/18/0903/18090357.JPG 工作电流设定示意图 dzsc/18/0903/18090357.JPG 输入信号波形时序图 dzsc/18/0903/18090357.JPG 驱动器接线示意图 dzsc/18/0903/18090357.JPG ！注意 1、 千万不要将电源接反，输入电压不要超过DC40V。 2、 输入控制...
国货精品（Q2HB110M）步进驱动器

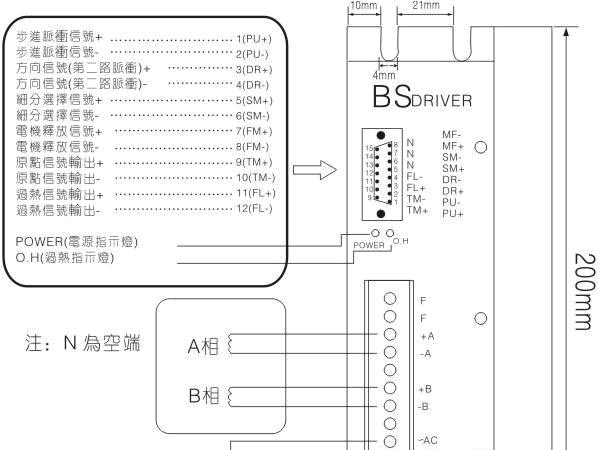

信息内容：Q2HB110M为等角度恒力矩细分型驱动器，细分数能达到200细分，驱动电压交流60V-110V，适配电流在8A以下，外径86-130mm的各种二相混合式步进电机。该产品广泛应用于雕刻机、中型数控机床、包装机械等分辨率较高的数控设备上。 特点 ● 高性能、低价格 ● 设有两组32档等角度恒力矩细分，200细分 ● 步进脉冲停止超过100ms时，线圈电流自动减到设定值 ● 双极恒流斩波方式 ● 光电隔离信号输入/输出 ● 驱动电流从0.5A/相到8A/相可调 ● 单电源输入，电压范围：AC60-110V ● 反应频率可达200Kpps ● 设有过压、过热及过流保护 功能设定示意图 dzsc/18/0903/18090368.JPG 输入信号波形时序图 dzsc/18/0903/18090368.JPG 驱动器接线示意图 dzsc/18/0903/18090368.JPG ！注意 1、输入电压不能超过交流110V； 2、输入信号电平为5V，当高于5V时需接限流电阻； 3、O.H过热指示灯。当驱动器温度超过70度时过热指示灯亮，驱动器停止工作，直到驱动器温度降到50度，驱动器自动恢复工作，出现过热保护请加装散热器。 4、POWER电源指示灯，当驱动器通电时此灯亮。 电流设定 1、 STOP/Im为保持状态输出电...
