供应济南试金30吨电子试验机
| 价 格： | 10.00 | |
| 型号/规格： | WDW-300E | |
| 品牌/商标： | 济南试验机 |
济南试金30吨电子试验机
WDW-300E 微机控制电子式试验机
一、WDW-300E 微机控制电子式试验机产品描述
●主机：该机采用双空间门式结构，标准为上空间拉伸，下空间压缩、弯曲。主机部分由四根导向立柱、上横梁、中横梁、工作台组成落地式框架，调速系统安装在工作台下部。由调速精度高、范围宽、性能稳定的日本松下交流伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。该结构保证机架有足够的刚度，同时实现高效、平稳传动。主机主要零部件在加工中心进行加工，保证了主机的精度。滚珠丝杠为E5级。
●附具标准配置：液压拉伸附具、压缩附具、弯曲附具各一套。
●电气系统：
（1）采用日本松下公司交流伺服驱动器和交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。调速比可达1:100000。
（2）具有过载、过流、过压、位移上下限位和紧急停止等保护功能。
（3）电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。
二、WDW-300E 微机控制电子式试验机主要技术参数
序号 技术名称 技术参数
1 试验机级别 1级
2 试验力(kN) 300
3 试验力测量范围 试验力的0.4%~100%
4 试验力示值相对误差 ≤示值的±1％
5 试验力分辨力 200000码
6 引伸计标距(mm) 50
7 变形测量值(mm) 10
8 变形测量范围(mm) 变形的2%~100%
9 变形示值相对误差 ≤示值的±1％
10 位移示值相对误差 ≤示值的±1％
11 位移分辨力(mm) 0.001
12 位移速率调节范围(mm/min) 0.005~500，无级调速
13 位移速率示值相对误差 ≤示值的±1％
14 主机外型尺寸(mm) 1100×770×2685
15 试验空间宽度(mm) 600
16 拉伸行程(mm) 600
17 压缩行程(mm) 600
18 横梁行程(mm) 1350
19 主机质量(kg) 1560
20 主机电源 5kW,AC380V±10%，三相四线
21 工作环境 室温10℃～35℃,湿度20%～80%
三、WDW-300E 微机控制电子式试验机标准配置
序号 名 称 规 格 数 量 备 注
1 主机交流伺服电机及系统 5kW 1套 日本松下
2 减速系统 1套
3 软件及测控系统 1套
4 滚珠丝杠副 2套 济宁博特
5 变压器 2套
6 负荷传感器 300kN 1只 进口
7 引伸计 YYU-10/50 1只 北京钢院
8 光电编码器 2000线 1只
9 计算机 P4/集成显卡/256MDDR/80G/CD光驱 1台 联想
10 打印机 HP1368(A4、喷墨打印机) 1台 HP
11 计算机桌 标准 1张
12 拉伸附具平钳口 0mm~7mm 1套
13 拉伸附具圆钳口 Φ20mm~Φ26mm 1套
14 压缩附具 压盘直径Φ120 1套
15 弯曲附具 跨距500mm、支辊及压辊直径Φ30mm 1套
16 随机工具 1套
17 随机文件 1套
18 特殊附具(需另订货) 平钳口7mm~14mm、14mm~20mm
圆钳口Φ9mm~Φ14mm、Φ14mm~Φ20mm 1套
- 所属城市：贵州 六盘水
- [联系时请说明来自维库仪器仪表网]
- 联系人： 董小新
- 电话：1509-8984774
- 传真：-
- 手机：15098984774
- QQ ：
供应10吨电子试验机--100KN机价格
信息内容：10吨电子试验机--100KN机价格 WDW-100E 微机控制电子式试验机 一、WDW-100E 微机控制电子式试验机产品描述 ●主机：产品采用双空间门式结构，上空间拉伸，下空间压缩、弯曲。主机部分由两根导向立柱、上横梁、中横梁、工作台组成落地式框架，调速系统安装在工作台下部。由调速精度高、范围宽、性能稳定的日本松下交流伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。该结构保证机架有足够的刚度，同时实现高效、平稳传动。 ●附具标准配置：楔型拉伸附具、压缩附具、弯曲附具各一套。 ●电气系统： （1）采用日本松下公司交流伺服驱动器和交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。调速比可达1:100000。 （2）具有过载、过流、过压、位移上下限位和紧急停止等保护功能。 （3）电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。 二、WDW-100E 微机控制电子式试验机主要技术参数序号 技术名称 技术参数1 试验机级别 1级2 试验力(kN) 1003 试验力测量范围 试验力的0.4%~100%4 试验力示...

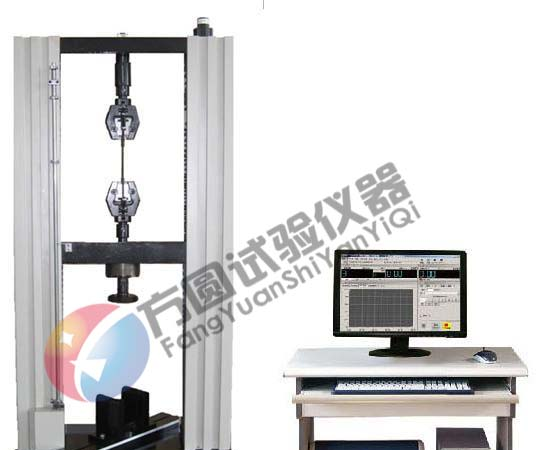

供应20KN拉力试验机--济南试金
