ZN3-10系列户内高压真空断路器
| 价 格： | 面议 | |
| 型号/规格： | ZN3-10系列 | |
| 品牌/商标： | 罗卡电气 |

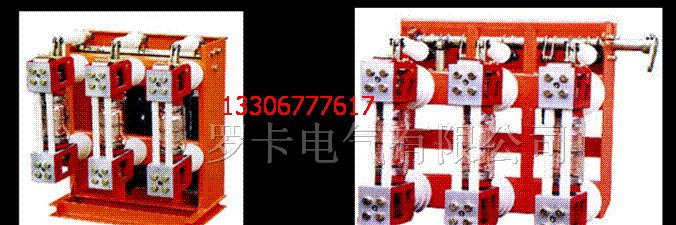

ZN3-10□型真空断路器
概述：
ZN3-10/口型真空断路器是叁相户内高压电气设备，适用于交流50 赫兹，额定电压10千伏及以下的户内电力设备中作为比较频繁的操作和控制20吨以下电弧炼钢炉，控制高压电动机，保护大型硅整流装置，切合电容器组等用不着，具有自由脱扣装置的派生产品（ZN3-10T）也适用于配电线路中作为分配电能、线路保护及比较频繁的切换线路之用。
断路器符合JB518/64“交流高压断路器”所规定的各项要求和本产品技术条件OKS.520.013的各项要求。
2、断路器的技术数据如 数据
额定电压（KV） 10
工作电压（KV） 11.5
额定电流（A）
额定频率（HZ） 50
额定电压下断流容量（MVA） 150
工作电压下通断电流（KA） 8.7**
4秒钟热稳定电流（KA） 8.7
限通过电流（动稳定电流）（峰值）（KA） 22
关合电流（KA） 22
燃弧时间（不大于）（ms） 20
分闸时间（不大于）（S） 0.05
合闸时间（不大于）（S） 0.15*
作断流容量时操作循环 分0.5秒合分180秒合分
电寿命：1、额定电流下（600安）（不小于）（次）
2、分断电流下（8.7千安）（不小于）（次） 2000
30
重量（kg） 75
机械寿命（不低于）（次） 5000（ZN3-10T暂定为2000次） 3、直流操作 机 构线圈规格如表名称 额定电压 计算电流 直流电阻
合闸线圈 110伏 128 3.44÷2
220伏 64 3.4
分闸线圈 110伏 5 44÷2
220伏 2.5 44×2
乐清市罗卡电气有限公司
联系人：龚丽
电话：0577-82151875或13306777617
网址：http://vs1.soele.cn
传真：0577-62511528
QQ邮箱：344917203@qq.com
邮编： 325604
地址：浙江省乐清市乐成镇盖竹工业区
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 龚丽
- 电话：0577-82151875
- 传真：0577-62511528
- 手机：13306777617
- QQ ：
供应VSM-12系列户内真空断路器（永磁机构）
信息内容：VS M-12系列户内真空断路器（永磁机构） 概述： VS M-系列户内高压真空断路器强力推出VSM-系列户内高压真空断路器：高压真空断路器，负荷开关，隔离开关，SF6负荷开关，，跌落式熔断器，绝缘子避雷器， FZW28，ZW8-12，FN12-12，ZW32-12，VS1，ZN63，ZN28A，FN25，ZN85，FN12，ZN63A-12，VS1-12，VS1，ZN28-12，ZW20 VS1(ZN63)-12/630-20 VS1(ZN63)-12/630-25 VS1(ZN63)-12/1000-20 VS1(ZN63)-12/1000-25 VS1(ZN63)-12/1250-20 VS1(ZN63)-12/1250-25 VS1(ZN63)-12/1250-31.5 VS1(ZN63)-12/1600-31.5 VS1(ZN63)-12/2000-40 VS1(ZN63)-12/2500-31.5 VS1(ZN63)-12/3150-40 VS1(ZN63)-12 型户内高压真空断路器，系三相交流 50Hz 定额电压为 12kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。 该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。 VS1-12型侧装式(VBM7)真空断路器系户内高压开关设备,适用于额定电压12KV、频率50Hz的三相电力系统中...

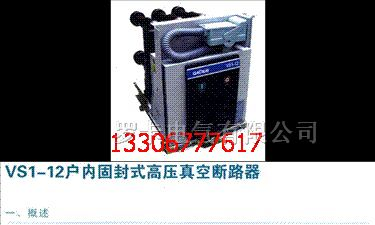

定做VS1-12系列户内固封式高压断路器
