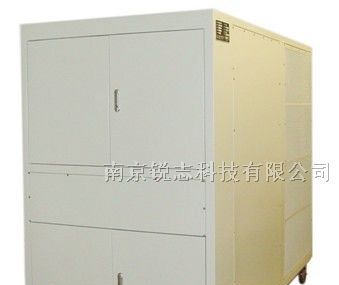

并网逆变器防孤岛保护实验装置

并网逆变器防孤岛保护实验装置满足并网逆变器的防孤岛效应保护试验、过载保护试验、过流保护试验，功率因素测定试验，工作效率测量试验，并网电流谐波试验，ACLT是并网逆变器综合性能测定必不可少的检测工具，也是中国应用于并网逆变器产品出厂试验、型式试验、防孤岛保护试验的检验仪器。
ACLT内置有纯阻性负载、感性负载、容性负载；三相负载功率独立控制，三相输入电压不平衡时也能调试出交流谐振点；功率输入采用分段式组合控制，可以任意组合模拟各种功率负荷，满足并网逆变器满负载检测需要，模拟交流用电设备谐振发生，有效检测并网逆变器防孤岛保护功能。
并网逆变器防孤岛保护实验装置：RLC交流测试负载，模拟谐振发生，当谐振发生时，感性电流=容性电流=阻性电流，负载品质因数Q值=1（美标Q值原为2.5,现也改为1）；三相电压不平衡时，也能快速调试出每一相谐振点，科学检测光伏并网逆变器防孤岛保护功能及工作效率、供电性能，是生产车间、实验室、安装调试、科研开发必备的检测工具。
并网逆变器防孤岛保护实验装置完全满足并网逆变器产品在出厂试验、型式试验和防孤岛保护试验的相关测试要求，目前已广泛应用于并网逆变器生产企业、并网逆变器的科研开发、并网逆变器检测鉴定机构、高校电气实验室、产品验收及日常维护测试领域。
并网逆变器防孤岛保护实验装置的技术参数：
(1) 主机由阻性负载、感性负载和容性负载三部分组成。功率因数±0.3～1可调整。
(2) RLC三部分负载负荷由ABC三相独立控制开关实现连续可调。
(3) 阻性、感性、容性部分均可自由组合，最小步进幅度10W，满足调试谐振点。
(4) 配备远程控制台，控制台与孤岛检测装置主机距离为30米。（可选配）
(5) 为防止误操作导致并网逆变器过载烧机故障，要求远程控制台上的功率调节按键可关闭锁定。
(6) 适用环境温度范围：－10～+50℃。
(7) 接入负载电压： 三相AC380V/50Hz（线电压380V，相电压220V）。
(8) 接线方式：三相四线制AC380V，或单相AC220V接入均满足检测需要。
(9) 电压精度为±0.5%、电压分辨率为0.1V。
(10) 频率测量范围为40-65Hz。
(11) 电流测量范围0-500A。
(12) 冷却方式：风冷。工作电源：交流220V/50Hz或交流380V/50Hz。
(13) ACLT机箱本身带有控制面板，并带有RS232接口，主机和计算机相连接，并通过相关软件实现主机的测量数据传到远程PC机中进行分析处理。
(14) PC机软件可显示本次测试中的功率值，峰峰值。
四、并网逆变器防孤岛保护实验装置以下标准产品满足北京鉴衡CGC/GF001-2009和IEC62116-2008试验检测要求：
 ACLT-3880M阻性、感性、容性负载功率分别是270K，满足250KW以下并网逆变器的孤岛保护功能检测：
阻性负载：0-269.97 KW连续可调，步进幅度0.01KW；三相阻性电流可分别独立显示于控制面板；
感性负载：0-269.97KVA连续可调，步进幅度0.01KVA；三相感性电流可分别独立显示于控制面板；
容性负载：0-269.97 kvar连续可调，步进幅度0.01kvar；三相容性电流可分别独立显示于控制面板。
五、并网逆变器防孤岛保护实验装置主要电气参数
型号 ACLT-3830M ACLT-3860M ACLT-38160M ACLT-38300M 说明
阻性负载功率 109.97KW 209.97KW 529.97KW 1079.97KW 分相独立控制
感性负载功率 109.97KVA 209.97KVA 529.97KVA 1079.97KVA 分相独立控制
容性负载功率 109.97KVAR 209.97KVAR 529.97KVAR 1079.97KVAR 分相独立控制
总装机容量 329.91K 629.91K 1589.91K 3239.91K
分相独立
控制功能 有，RLC三相独立控制 有，RLC三相独立控制 有，RLC三相独立控制 有，RLC三相独立控制 满足三相电压不平衡时调试
远程功率调节控制功能 配备远程控制台，
方便功率输入 配备远程控制台，方便功率输入 配备远程控制台，方便功率输入 配备远程控制台，方便功率输入 远程控制功能
可选配
按键受控功能 有，远程功率按键
具有可关闭功能 有，远程功率按键
具有可关闭功能 有，远程功率按键
具有可关闭功能 有，远程功率按键
具有可关闭功能 避免过载导致
烧毁逆变器
步进幅度 10W 10W 10W 10W RLC步进幅度0．01K
电流分辨率 1mA 1mA 1mA 1mA 满足调试谐振点
ABC感性电流显示 有、ABC三相感性电流直接独立显示 方便调节谐振点
ABC容性电流显示 有、ABC三相容性电流直接独立显示 方便调节谐振点
谐振点调试功能 有，每一相交流谐振发生症状直接显示于控制面板上
逆变器输出电压 3相380V50Hz或单相220V50Hz
控制方式 放电功率连续可调,
储存装置 测量数据直接导入远程PC机，软件具有自动记录并具有数据保存功能
显示方式 中文显示界面，数字式背光LCD
显示内容 显示三相电压、电流、频率、功率、功率因素、电压电流谐波含量，
每一相的感性电流及容性电流直接显示于面板，电流分辨率1mA，调试谐振发生
检测项目 满足并网逆变器的防孤岛效应保护试验、逆变效率试验、功率因数测定试验、过载保护试验
供应电源 单相220V/50Hz
电压量测界面 量测范围：AC 0～550.0V，解析度：0.1V，度：±1V
电流量测界面 量测范围：AC 0～500A，解析度：0.1A，度：±1%
温度量测界面 量测范围：0～100℃，解析度：0.1℃，度：±1℃
分析软件 随机赠送中文分析软件，记录存储测量数据，终身免费升级
远程控制台 可选配件,内嵌LCD显示屏及工控机
可选重要功能 在控制台可选配模拟电网端ABC三相电流监测功能,订货前指定
备注 以上是标准产品,还可以根据用户现场检测需要，提供针对性量身定造服务,可定制户外集装箱移动式及1000KW并网逆变器检测装置,详细资料备索!

并网逆变器防孤岛保护实验装置

中国生产防孤岛保护试验检测装置,可根据以下检测标准要求定制：1、IEC62116-2008标准； 2、北京鉴衡CNCA-CTS004：2009新标准； 3、德国TUV认证用标准 DIN VDE 0126-1-1； 4、美规IEEE1547/IEEE1547.1标准； 5、澳规AS4777 标准；可根据以上各标准生产光伏并网逆变器孤岛试验检测装置，为用户量身定制，满足不同现场测试需要。
根据2009年8月3日北京鉴衡认证中心发布的CGC/GF001：2009《并网光伏发电专用逆变器技术要求和试验方法》，根据IEC62116《光伏并网系统用逆变器防孤岛测试方法》的相关要求，并网逆变器产品必须严格进行出厂试验和型式试验，专用标准IEEE 1547 和UL1741也规定要求，所有的并网逆变器必须具有防孤岛效应自动保护功能。
