供应智能旋进旋涡流量计价格
| 价 格： | 2800.00 | |
| 型号/规格： | LUX | |
| 品牌/商标： | 华普仪表 |
旋进旋进气体流量计
一、旋进旋进气体流量计原理 流体通过螺旋形导流叶片组成的旋涡发生体后，流体被迫绕旋涡发生体中心剧烈地旋转，形成旋涡流。旋涡流加速，沿流动方向经缩径段，流动强度增强。当旋涡流进入扩散段后，在导流体回流的作用下，该旋涡产生二次旋转运动，即旋涡进动。二次旋涡进动的频率与流量成正比。当流量计设计得当时，在很宽的流量范围内，旋涡的频率与流量成线性关系。该频率由压电传感器检测，由流量积算仪进行运算和处理。 dzsc/18/0498/18049800.jpg二、旋进旋进气体流量计特点 .内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。 .就地显示温度、压力、瞬时流量和累积流量。 .采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。 .特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失,可性保存。 .整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。 .防盗功能可靠，具有密码保护,防止参数改动。 三、旋进旋进气体流量计技术参数 dzsc/18/0498/18049800.jpg
1流量计规格、基本参数和性能指标（见表1）注：a.表中所列的流量范围为产品出厂时检定的流量范围（常温、常压下介质为空气P=1.205Kg/m3）； b.随着压力的增大，流量范围也随之扩大。 2.标准状态情况；P=101.325kPa，T=293.15K 3.使用条件： 环境温度：-30~+60℃ 介质温度：-20~+80℃ 相对温度：5%~95% 大气压力：86kPa~106kPa 4.电气性能指标 工作电源：外电源：+24VDC，内电源：3.6V锂电池 整机耗能：外电源，<1W，内电源，<0.3mW，锂电池可用二年以上。 输出方式：频率信号 4~20mA电流信号:对应流量0~Qmax,20mA对应流量可由用户自己设定。 RS485通讯：可传输温度、压力、瞬时流量和累积流量参数。 5.防爆标志：Exd Ⅱ BT4 6.防护等级：IP65 四、旋进应用 测量天然气流量、燃气、石油天然气 五、旋进旋进气体流量计选型 dzsc/18/0498/18049800.jpg
- 所属城市：江苏 淮安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 高先生
- 电话：0517-86984123
- 传真：0517-86996960
- 手机：13952392199
- QQ ：
供应涡街流量计价格

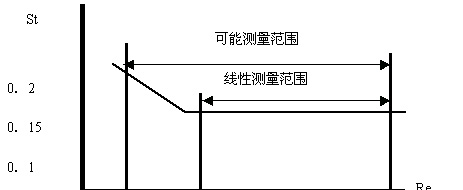

信息内容：涡街流量计 一、涡街流量计原理 在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街，如图(一)所示。 dzsc/18/0498/18049801.jpg图(一)旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式: f=St.V/〔（1-1.25d/D）d〕 式中：f－发生体一侧产生的卡门旋涡频率 St－斯特罗哈尔数 V－流体的平均流速 d－柱体流面宽度 D-管道内径 在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路，即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。 图（二） dzsc/18/0498/18049801.jpg在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。 Q＝3600f/K或M=ρ3600 f/K 式中：K＝仪表常数（1/m³）。 M=质量流量 Q＝体积流量（m³/h） ρ=介质密度（kg/m³） F=频率Hz 二、涡街流量计技术参数 ...
供应气体涡轮流量计价格
信息内容：气体涡轮流量计，气体涡轮流量计价格，气体涡轮流量计生产厂家 气体涡轮流量计原理： 当流体流入流量计时，在进气口专用一体化整流器的作用下得到整流并加速，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在克服摩擦力矩和流体阻力矩后，涡轮开始旋转。在一定的流量范围内，涡轮旋转的角速度与流体体积流量成正比。根据电磁感应原理，利用磁敏传感器从同轴转动的信号轮上感应出与流体体积流量成正比的脉冲信号，该信号经放大、滤波、整形后与温度、压力传感器信号一起进入智能流量积算仪的微处理单元进行运算处理，并把气体的体积流量和总量直接显示于LCD屏上 气体涡轮流量计特点： 优质合金涡轮，具有更高的稳流和耐腐蚀作用 进口优质专用轴承，使用寿命长 计量室与通气室隔绝，保证了仪表的安全性 可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pb=101.325KPa,Tb=293.15K）的气体体积累积量；可实时查询温度压力数值 流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h 智能化仪表系数多点非线性修正 内置式压力、温度传感器，安全性能高、结构紧...
