（新到现货温度传感器三极管）MTS102
| 价 格： | 1.11 |
| 品牌/商标 | Motorola | 型号/规格 | MTS102 |
| 类别 | 直插 | 结构 | 合金型 |
| 封装形式 | TO-92 | 材料 | 硅 |
| 极性 | -- | 电流容量 | 小功率 |
| 封装材料 | 塑料封装 | 应用范围 | 功率 |
（温度传感器三极管）ＭＴＳ１０２
1.1 二极管
差不多任何硅二极管都可用作温度传感器，但Motorola公司的MTS102硅温度传感是经过特殊设计，并为满足传感器的要求进行了优化处理的二极管。可广泛用于汽车和工业产品的温度检测系统。因为这些场合强调低成本和高精度。当温度从-40～+150℃变化时，用TO-92标准封装的这种传感器的温度准确度可达到±2℃。
1.2 激励
二极管的激励源是电流源。在要求不高的场合，也可以用电阻偏置电路。但是，电阻偏置存在的缺陷是电源的变化以及波纹会引起显示的误差。如果用低电压电流（如5V）单端供电，这个问题就更加突出。由于MTS102的工作电流为100μA，因此选用Burr-Brown公司的REF200双100μA电流源非常适合。其中，一个电流源用于激励，另一个电流源用于补偿。
1.3 放大
在绝大多数场合，任何精密的运算放大器都能用来处理二极管所采集的温度传感信号，速度通常不成问题。当系统供电源为±15V时，可采用低成本、高精度的OPA177；当系统供电采用+5V单电源时，可采用OPA1013双运算放大器。它们的输入端相对电源负端为共模输入状态（在单电源供电下指地），输出端摆动电压杆对于电源负端在15mV以内。
2 电路设计
2.1 简单测温电路
图1即是一个简单的测温电路，图中，采用Motorola的MTS102二极管作温度传感器，激励和放大电路用Burr-Brown公司的REF200电流源及OPA1013双运放来实现。REF200的一组100μA的电流源加上R1上，用于电路补偿。二极管传感器MTS102的测温信号加在运放OPA1013的正输入端，补偿信号加在运放OPA1013的负输入端，放大器输出VO对应于相应的温度数值。由于调整增益和调整补偿都是通过调整R2或R1实现，这将造成二才者相互影响，这是这种简单电路存在的缺陷。该电路存在的另一缺陷是温度-电压转换是反相的，换句话说，温度的正向变化导致输出电压负向变化。
免责声明:
（商品价格有变动性）为了方便管理阿里网上店铺,
我们的商品一律设价为1.11/pcs，具体请联系为准。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 詹生生
- 电话：0755-85143338
- 传真：0755-85143338
- 手机：
- QQ ：

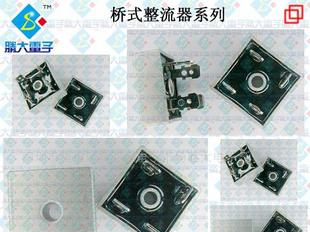

(桥式整流器)BR251(图)
