供应OBB电源防雷器V40-B/3+NPE

价格：		1.00
型号/规格：		OBB电源防雷器V40-B/3+NPE
品牌/商标：		OBB

详细介绍
企业详情

OBB V40-B

V40-B/1+NPE V40-B/2 V40-B/3+NPE

产品描述

特性一览表 V40-B	使用优点
带标志端子,安装简便	可以应付频繁的电涌电流的冲击
B级保护器，应用于建筑物整体空间较小的场合	只在总配电柜内安装一套保护器
可插拔式部件	保护器模块损坏后可以带电插拔更换
内部连接的保护器底座，1到4片的底座及模块数	容易安装
热感断路器和视窗指示装置	对保护器的工作状态一目了然
带NPE火花间隙模块的保护器	使用范围广（适用于TN、TT和IT电网），结构更安全
C40/NPE 具有反向插入保护	保证保护器模块简单、的安装

功能和应用领域

雷电浪涌保护器V 40-B依据VDE 0185,Part 1和Part 100的要求，而设计的一种雷电保护等电位连接器。该装置是符合DIN VDE 0675,Part 6(Draft 11.89)A1,A2等级为B+C级保护器的要求。在建筑物雷电保护安装工程中，它保证了电源线上的等电位连接。当电源线架空引入建筑物时，架空线可能会引入部分直接雷击雷电流，在此种建筑物电源架空引入的线路上，该保护器也可应用。

V 40-B/3+NPE（B等级）可用于TN-C-S，TN-S，TT和IT系统中特别的浪涌保护器。该保护器是根据DIN VDE 0100,Part 534/A1的需求设计而来的，允许成对保护器简单、安全的安装。

高性能浪涌保护器OBB V 40-B有一个特别的压敏电阻电路，装置内含良好非线性特性（а>30）的氧化锌压敏。即使电路出现高能电涌，设备也能得到的保护。甚至当电涌电流达到80 kA时，保护器的电压仍低于1.5 kV。因此，该保护器能够承受直击雷的部分雷电流。在过载情况下，保护器内置的热感断路器可以将保护器模块从主电路中脱离出来，保证供电系统正常工作，与此同时状态显示视窗由绿色变为红色。

OBB电涌保护器V 40-B不仅能承受高通流容量的雷电流，同时具有低的保护电压的特性。

安装

OBB V 40-B能够容易地安装于任何配电箱或者开关箱内的35 mm导轨上。NPE保护模块C 40/NPE和底座之间的巧妙设计，使模块不能被反向插入。这保证了保护器模块的正确安装。

技术参数

B级电涌保护器型号	V 40-B
	150	320	385
持续操作电压 UC AC （允许操作电压） UC DC	150 V~ 200 V~	330 V~ 410 V~	385 V~ 505 V~
雷电保护区	0→2
等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1	Ⅱ级
测试标准	IEC 61643-1,prEN 61643-1, E DIN VDE 0675-6:1989-11 and Part 6/A1
按照DIN VDE 0675 Part 6 A1+A2的测试电流标称放电电流 In（8/20）	40 kA
放电浪涌电流（8/80）根据Vds 2031 V 40-B/3+NPE Imax	80 kA
电涌电压测试（10/350）（按照IEC 61312-1(02.95)设定的雷电流参数）脉冲电流 Iimp 电量 Q 单位能量 W/R	8 kA 4 As 16 kJ/Ω	7 kA 3.5 As 12 kJ/Ω	7 kA 3.5 As 12 kJ/Ω
1 kA(8/20)时的电压保护水平 Up 5 kA(8/20)时 Up In时 Up	≤450 V ≤500 V ≤600 V	≤750 V ≤850 V ≤1150 V	≤1.0 kV ≤1.2 kV ≤1.5 kV
响应时间 TA	<25 ns
短路耐受能力25 kA时的后备保险丝	60 A gl/gG
连接线橫截面积	2.5-25 mm2（多股软线，连接端加护套） 2.5-35 mm2（单股、多股线）
安装位置	35 mm导轨（符合EN 50022）
Ip等级	IP 20
温度范围 υ	-40℃到+85℃

模块NPE 标称电压 UN	C 40/NPE 230 V/50-60 HZ
100 V下的绝缘电阻 Rins 浪涌电压测试（10/350）－根据IEC 61312-1(02.95)规定的雷电参数峰值电流 Iimp 电量 Q 单位能量 W/R 标称放电电流 In（8/20）电压保护水平 Up 响应时间 tA UC下的后续电流 IF 温度范围 υ	>10 GΩ 20 kA 12.5 As 160 kJ/Ω 40 kA <1.2 kV <100 ns 100 Arms -40℃到+85℃

深圳正时信有限公司

公司信息未核实

所属城市：广东深圳
[联系时请说明来自维库仪器仪表网]
联系人： 向敏
电话：0755-83575559
传真：0755-83575556
手机：13682540257
QQ ：

公司相关产品

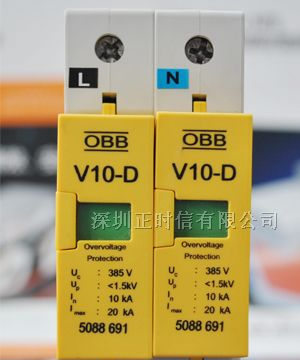

供应OBB-D级电源防雷器V10-D/2
