GW8系列户外高压交流中性点隔离开关
产品简介
G W 8 - 40.5、72.5、126(W)
│ │ │ │ │ │
│ │ │ │ │ └────防污型
│ │ │ │ └─────── 额定电压(KV)
│ │ │ └───────── 额定电压(kV)
│ │ └──────────── 设计序号
│ └─────────────── 户外装置
└───────────────── 隔离开关
产品简介
本隔离开关是由支柱绝缘子、绝缘瓷瓶和导电部分组成,在支柱绝缘上部装有静触头及连接母线的连接板,在支持绝缘子和绝缘瓷瓶座间有金属底座、操作拐臂、操作绝缘子。底座上装有闸刀,CS8-5人力操动机构通过连杆、操作绝缘子、拐臂与闸刀相连,也可配用CJ6电动机构。
产品特点
隔离开关采用拍合式结构,占地面积小;
隔离开关转动部分按免维护的要求设计。采用不锈钢轴销与无油自润滑轴承相配合结构;钢制件采用热镀锌,确保隔离开关操作灵活、轻便、可靠、永不锈蚀。
主要技术参数
名称 |
单位 |
(H)GW8-40.5 |
(H)GW8-72.5 |
(H)GW8-126 | |
额定电压 |
KV |
40.5 |
72.5 |
126 | |
额定电流 |
A |
400, 630, 1250 | |||
额定短时间耐受电流4S |
KA |
8, 20, 31.5 | |||
额定峰值耐受电流 |
KA |
20,50,80 | |||
1min工频耐压(有效值) |
KV |
80 |
140 |
185 | |
雷电冲击耐压(峰值) |
KV |
185 |
325 |
450 | |
机械寿命 |
次 |
2000 |
2000 |
2000 | |
接线端子额 定机械负荷 |
纵向 |
N |
800 |
800 |
800 |
横向 |
N |
200 |
200 |
200 | |
泄露比距 |
Mrn/kv |
16(I级)20(II级)25(III级) |
|
| |
人力机构操作力矩 |
Nm |
≤200 |
≤200 |
≤200 | |
单级重量 |
kg |
120 |
160 |
| |
配用机构 |
|
CS8-5型手动操动机构或CJ6卧式电动机构 | |||
|
|
|
|
|

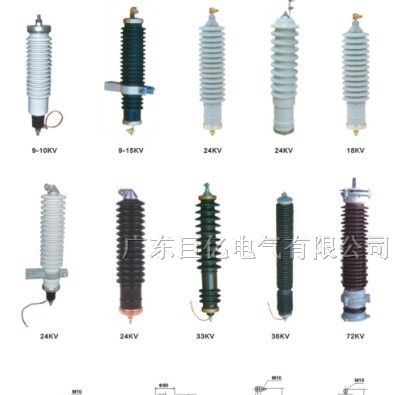

氧化锌避雷器 基本原理 氧化锌避雷器是目前国际的过电压保护器。由于其核心元件电阻片采用氧化锌及多种金属氧化物制成,与传统碳化硅避雷器相比,大大改善了电阻片伏安特性,提高了电阻片的同流能力,从而带来避雷器特征的根本变化。 当避雷器在正常工作电压下,流过避雷器的电流仅有微安级,当遭受过电压时,避雷器优异的非线性伏安特性发挥作用,流过避雷器的电流瞬间增大到数千安培,避雷器处于导通状态,释放过电压能量,从而有效的限制了过电太对输变电设备的侵害。 技术特性 产品性能符合GB11032-2000(IEC60099-4.IEEE.C62.11)标准技术要求。 使用条件 避雷器正常运行条件 1. 环境温度不高于+40℃,不低于-40℃; 2. 海拔温度不超过1000m(高原地区应在订货时注册); 3. 电源的频率不小于48HZ,不高于62HZ; 4. 长期施压在避雷器上的工作电压应不超过避雷器的持续运行电压; 5. 风速不超过35m/s; 6. 地震强烈7度及以下地区 污秽地区就注明 保护器放电计数器 概述 JS8、JS8A型放电计数器(以下简称计数器)是串联在避雷器下面,用来记录避雷器动作次数的一种装置。JS8型用于6KV-220KV电压等级;JS8A型用于330KV及以下电...

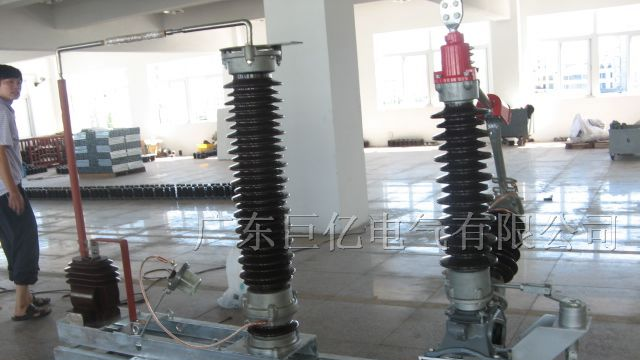

一、 概述 110kV、220kV是供电网络的主要电压等级,由于电压很高, 中性点一般采用直接接地方式,由于继电保护整定配置及防止通讯干扰等方面的要求,为了限制单相短路电流,其中有部分变压器采用中性点不接地方式。在这种运行方式下,由于雷击、单相接地短路故障等会造成中性点过电压,而且变压器大多是分级绝缘,因此过电压对中性点的绝缘造成很大威胁,必须对其设置保护装置防止事故发生。 GEDQ-ZJB-110/220系列变压器中性点成套设备是严格按照DL/T620-1997《交流电气装置的过电压保护及绝缘配合》中关于110kV/220 kV有效接地电力网中变压器中性点采用间隙保护的相关规定制造,并按照GB311.1-1997《高压输变电设备的绝缘配合》及国家电网公司2005年 6月出版的《十八项电网重大反事故措施》中防止接地网和过电压事故的技术要求进行设计。适用于110kV和220kV有效接地电力网中不接地变压器的中性点过电压保护。 为使110kV、220 kV变电站内的变压器中性点设备性能可靠、安装调试及操作方便、布置简洁美观,巨亿电气还推出集变压器中性点棒间隙、间隙电流互感器、隔离开关、避雷器、端子箱及安装支架等电气设备于一体的变压器中性点成套设备。 用户可自主...
