供应铠装热电偶
| 价 格： | 面议 | |
| 型号/规格： | WRNK、WRMK、WREK、WRFK、WRCK、WRPK | |
| 品牌/商标： | 毅碧自动化 |
| 应用 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 通常和显示仪表、记录仪表等配套使用。直接测量各种生产过程中的0～1300℃范围内液体、蒸汽和气体介质以及固体表面温度。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 特点 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
●热响应时间少，减小动态误差； ●可弯曲安装使用； ●测量范围大； ●机械强度高，耐压性能好。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 工作原理 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 铠装热电偶的两根电极由不同导体材质组成。当测量端与参比端存在温差时，就会产生热电动势，工作仪表便显示出热电动势所对应的温度值。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 主要技术参数 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
●产品执行标准 IEC584 IEC1515 GB／T16839－1997 JB／T5582－91 ●常温绝缘电阻 铠装偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥1000MΩ.m。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ●测温范围及允差 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
●热响应时间τ 0.5
在温度出现阶跃变化时，热电偶的输出变化至相当于该跃变化时的50%所需的时间称为热相应时间，用τ0.5表示。 热响应时间τ0.5参考表：
|
套管直径 （ mm） |
接壳式 | 绝缘式 |
| 3.0 | 0.6 | 1.2 |
| 4.0 | 0.8 | 2.5 |
| 5.0 | 1.2 | 4.0 |
| 6.0 | 2.0 | 6.0 |
| 8.0 | 4.0 | 8.0 |
品种
套管材料
外径(mm)
使用温度(℃)
长期使用温度
短期使用温度
铠装镍铬-镍硅
1Cr18Ni9Ti
2.0
550
600
3.0,4.0
600
700
5.0,6.0
700
800
8.0
800
850
GH3030
2.0,3.0
800
900
4.0,5.0
900
1000
6.0,8.0
1000
1100
铠装镍铬硅-镍硅
1Cr18Ni9Ti
2.0
600
700
3.0
800
900
4.0,5.0,6.0
900
1000
8.0
1000
1100
GH3030
2.0,3.0
900
1000
4.0,5.0
1000
1100
6.0,8.0
1100
1200
GH3039
2.0,3.0,4.0
1000
1100
5.0,6.0,8.0
1100
1200
铠装镍铬-铜镍
1Cr18Ni9Ti
2.0,3.0
350
450
4.0,5.0,6.0,8.0
450
550
铠装铁-铜镍
1Cr18Ni9Ti
2.0,3.0
300
400
4.0,5.0,6.0,8.0
400
500
铠装铜-铜镍
1Cr18Ni9Ti
2.0
150
200
3.0,4.0,5.0
200
250
6.0,8.0
250
300
铠装铂铑10-铂
GH3039
4.0
1000
1100
5.0,6.0,8.0
1100
1200
| 型号命名方法 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王先生
- 电话：021-39558760
- 传真：021-33250344
- 手机：18918121019
- QQ ：
供应YTT-150A/B差动远传压力表
信息内容：>>用途： 本仪表用于测量对铜及合金不起腐蚀作用的气体、液体及蒸气的（正、负）压力。对测 量压力 参数既做现场指示，又能转换为电流信号远距离传送。可与电动单元组合仪表的 调节单元、计算单元及巡回检测装置等组成自动记录、调节、控制系统，以实现集中检 测和远距离控制。 >>结构及其工作 差动远传压力表是将差动线圈铁芯的一端固定在压力表的弹性元件上，压力的作用下弹 性元件带动铁芯产生位移，使线圈中的电流发生变化，经过放大电路转换成0-10mA或 4-20mA的电流信号输出。 >>主要技术指标： 项 目 YTT-150A型 YTT-150B型 测 量 范 围 -0.1--0.06--60Mpa 精 度 等 级 1.6 , 2.5 电 源 220V/AC 50HZ 24V/DC 输 出 信 号 0--10mA 4—20mA 负 载 0—1.5KΩ 0--750Ω 环 境 温 度 -40 -- +70℃ 外 磁 场 ≤400V/m 接 头 螺 纹 M20×1.5 >>接线方式： dzsc/18/0092/18009217.jpg >>安装与使用： 1.仪表应垂直安装...
供应YPF系列膜片压力表

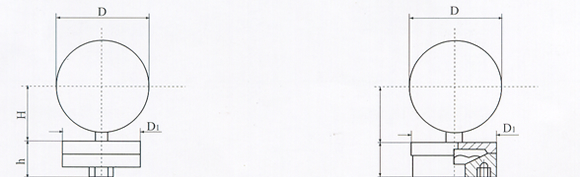

信息内容：>>用途说明 膜片压力表适用于测量具有一定腐蚀性、粘稠介质和非结晶或非凝固的各种流体介质的压力或负压。 可根据测量介质对耐腐蚀性能的不同要求而选用不同材料的膜片。 外壳用不锈钢材料的仪表，可在工作环境较恶劣的情况下使用。 >> 型号表示 dzsc/18/0092/18009222.jpg >> 主要技术指标 精确度等 使用环境温度 温度影响 工作装置 1.6 2.5 -40~+70℃；相对湿度不大于90％ 使用温度如偏离20±5℃时，其温度附加误差不大于0.4％/10℃ 垂直安装 >>结构原理 仪表由测量系统（包括接头、法兰、膜片）、传动机构，指示装置和外壳组成。 在被测介质的压力作用下，仪表的弹性元件（膜片）产生与压力大小成正比的弹性变形——位移，借助连杆经传动机构放大，由指示装置指示被测压力值。 >>外形尺寸 dzsc/18/0092/18009222.jpg 单位 Unit:mm YPF-100A YPF-100B YPF-100B-F YPF-150A YPF-150B YPF-150B-F D φ100...
