JSY-100CH06 |
JSY-200CH06 |
JSY-300CH06 |
|
额定输入有效值电流 |
100 |
200/300 |
300 |
A |
测量电流范围 |
300(±18V,20Ω) |
600(±18V,30Ω) |
900(±18V,20Ω) |
A |
匝比 |
1:2000 |
1:2000 |
1:3000 |
|
测量电阻 with±12V |
@±100Amax 80(max) |
@±200Amax 80(max) |
@±300Amax 76(max) |
Ω |
|
@±200Amax 25(max) |
@±500Amax 20(max) |
@±600Amax 22 (max) |
Ω |
with±15V |
@±100Amax 110(max) |
@±200Amax 120(max) |
@±300Amax 100(max) |
Ω |
|
@±200Amax 40(max) |
@±500Amax 30(max) |
@±600Amax 36(max) |
Ω |
额定输出有效值电流 |
50±0.5% |
100/150±0.5% |
100±0.5% |
mA |
电源电压 |
|
|
±12~±18 |
V |
静态功耗电流 |
|
|
≤20 |
mA |
零电流失调 |
|
|
±0.2 |
mA |
电流失调温漂 |
|
|
±0.5 |
mA |
响应时间 |
|
|
<1 |
µs |
线性度 |
|
|
≤0.1 |
%FS |
绝缘电压 |
50HZ,1min |
|
6 |
KV |
di/dt跟随精度 |
|
|
>200 |
A/μs |
带宽(-3dB) |
|
|
DC…100 |
KHz |
次级线圈电阻 |
25 |
21 |
32 |
Ω |
工作温度 |
|
|
-40~+85 |
℃ |
储存温度 |
|
|
-40~+125 |
℃ |

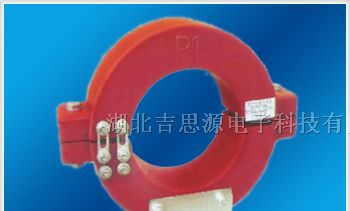

LXZK3-Ф120型开合式零序电流互感器分为两半,分别用树脂浇注成半圆开,然后用螺栓连接在一起。安装时可将互感器分成两半,然后合并为一体,对于已做好电缆头的电缆,可在不破坏电缆头的情况下拆装本型零序电流互感器,安装极为方便。本型互感器系供中性点非有效接地系统(小接地电流系统)中的发电机或同期调相机的接地保护用。与本互感器连用的继电器为DD11/60或 DD1/60型。当保护范围内有接地故障时,在互感器的二次回路中则有零序电流生产,当该电流达到一定值时,继电器动作。本互感器亦可与微机接地选择装置配合构成小电流接地系统接地保护

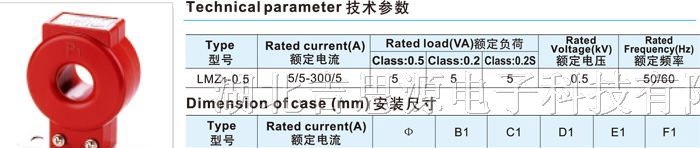

本系列电流互感器采用不饱和树脂室温浇注,为电缆或母线式户内装置,供 0.5kV及以下配电系统中作电流、电能测量和继电保护用。LMZ1-0.5为贺孔形产品;LMZ2-0.5为圆带槽孔产品;LMZJ1-0.5为加大容量型产品,400/5A及以下采用圆孔,500-800/5采用圆带槽孔,800/5(不含800/5)以上采用方孔。
