锡整 SSR 模块 固态 继电器 长条型 80A
| 价 格： | 6550.00 |
应用范围:控制 品牌:锡整 型号:SA80S480ZD3 产品系列:XZZQM 触点形式:无触点 额定电压:AC280/AC480（V） 电流性质:交流 外形:小型 功率负载:小功率 防护特征:密封式 直流电阻:`（Ω） 吸合电流:`（A） 释放电流:`（A） 线圈功率:`（W） 额定工作频率:47-63（Hz）
SSR80A/280、480V模块式增强型单相交流固态继电器 Enhanced single-phase AC SSR
特点peculiarity：
★单刀单掷常开式SPST normally open type
★高dv/dt、绝缘2500V High dv/dt,VISO2500V
★LED输入显示LED Display
★有过零导通型和随机导通型Zero type and Random type
★SCR反并联功率输出Anti-parallel
★热性能好、寿命长Excellence Thermal, long life
★条形结构，安装方便Bar structure, easy installation
型号指南Model guide：
工作电压Ve | 控制类型Type | 控制电压VC | 80A | 100A | 120A |
280VAC | 零控 Zero control | 4-16VDC | SA80S280ZD1 | SA100S280ZD1 | SA120S280ZD1 |
3-32VDC | SA80S280ZD3 | SA100S280ZD3 | SA120S280ZD3 | ||
480VAC | 零控 Zero control | 4-16VDC | SA80S480ZD1 | SA100S480ZD1 | SA120S480ZD1 |
3-32VDC | SA80S480ZD3 | SA100S480ZD3 | SA120S480ZD3 | ||
注：型号中将“Z”改为“R”即为随机导通型。The model isRandom typewhen “Z” is changed to “R”. | |||||
技术参数The characteristic parameters：
参数Parameters | 符号Symbol | 参数值Value | 单位Unit | 备注Notes | ||
型号Model |
| SA80S | SA100S | SA120S |
|
|
额定通态电流Rated on-state current | Ie | 10 | 20 | 40 | A |
|
输入参数Input parameter |
| |||||
输入控制电压Control voltage | VC | 4-16 / 3-32 | V | “/”前后分别为输入为 4-16和3-32V时的参数。 | ||
输入控制电流Input currenton | IC | 4-12 / 5-17 | mA | |||
开通电压Open voltage | Von | 4 / 3 | V | |||
关断电压Turn-off voltage | Voff | 1 | V |
| ||
输出参数Output parameter |
| |||||
断态电压Off state voltage | Ve | 24-280 / 40-480 | V | 负载电压 | ||
浪涌电流Surge current | ITSM | 1000 | 1200 | 1500 | A |
|
通态电压On state voltage | VTM | 1.8 | 1.8 | 1.8 | V |
|
断态电流Off state current | ID(RMS) | 10 | 10 | m | mA |
|
开通时间Open Time | Ton | 0.5 | ms | 零控，随机控为1 | ||
关断时间Turn-off time | Toff | 0.5 | ms |
| ||
断态电压临界上升率 Critical rate of rise of off-state voltage | dv/dt | 500 | V/μsec |
| ||
其他参数Other parameter |
| |||||
绝缘耐压Isolation voltage | VISO | 2500 | V | 输入-输出，输入/输出-底板 | ||
频率范围Frequency range | f | 47-63 | Hz |
| ||
热阻Thermal resistance | Rthjc | 0.5 | 0.3 | 0.3 | ℃/W |
|
存储温度Storage Temperature | Tstg | -30~+80 | ℃ |
| ||
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘功臣
- 电话：0510-85161365
- 传真：0510-85161365
- 手机：
- QQ ：
SSR 锡整 模块 固态 继电器 100A
信息内容：应用范围:控制 品牌:锡整 型号:SA100S480ZD3 产品系列:XZZQM 触点形式:无触点 额定电压:AC280/AC480（V） 电流性质:交流 外形:小型 功率负载:小功率 防护特征:密封式 直流电阻:`（Ω） 吸合电流:`（A） 释放电流:`（A） 线圈功率:`（W） 额定工作频率:47-63（Hz）SSR100A/280、480V模块式增强型单相交流固态继电器 Enhanced single-phase AC SSR特点peculiarity：★单刀单掷常开式SPST normally open type★高dv/dt、绝缘2500V High dv/dt,VISO2500V★LED输入显示LED Display★有过零导通型和随机导通型Zero type and Random type★SCR反并联功率输出Anti-parallel★热性能好、寿命长Excellence Thermal, long life★条形结构，安装方便Bar structure, easy installation 型号指南Model guide：工作电压Ve控制类型Type控制电压VC80A100A120A280VAC零控Zero control4-16VDC SA80S280ZD1 SA100S280ZD1 SA120S280ZD13-32VDCSA80S280ZD3SA100S280ZD3SA120S280ZD3480VAC零控Zero control4-16VDCSA80S480ZD1SA100S480ZD1SA120S480ZD13-32VDCSA80S480ZD3SA100S480ZD3SA120S480ZD3注：型号中将“Z”改为“R”即为随机导通型。The model isRandom t...
无锡锡整 晶闸管 模块BTW

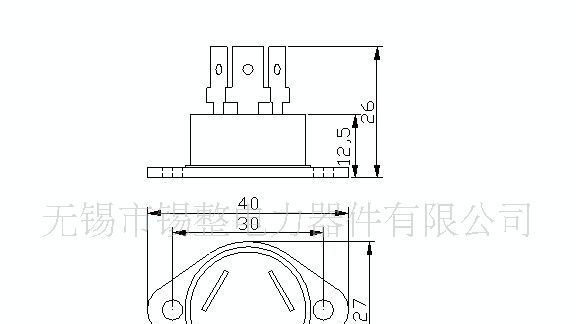

信息内容：品牌:无锡 锡整 型号:BTW 应用范围:电机 整流元件:可控硅/晶闸管 功率特性:小功率 频率特性:低频 交流输入电压:`（V） 直流输出电压:`（V） 直流输出电流:`（A） 正向峰值电压:`（V） 反向重复峰值电压:`（V） 反向重复峰值电流:`（mA） 绝缘电压:`（V） 工作结温:`（℃） 效率:`（%）dzsc/18/2100/18210037.jpgMT25-70A晶闸管模块 Thyristor modules (AVR) 特性参数The characteristic parameters符号Symbol参数值Parameter values单位UnitsIT(AV)1625405570AITRMS25396386110 ITSM2504006308701100AVTM≤1.8VVGT≤3VIGT20~80mAIH≤200mAIDRM/IRRM≤3mAVRRM800~1600 (IRRM/IDRM=10mA门极开路)VVDRMdi/dt≥50A/μsVISO≥2500 (1min)VTJ-40~+125℃TC80℃Tstg-40~+150℃
