供应神视区域传感器NA1-11公司现货
| 价 格： | 面议 | |
| 型号/规格： | NA1-11 | |
| 品牌/商标： | SUNX（神视） |
NA1-11产品特点
可检测信件或名片用交叉光轴扫描系统可检测薄型物体。 |
投光与受光二极体间距：10mm10mm的投光与受光二极体间距可检测φ13.5mm的小型物体。
|
厚度仅为10mm极薄，其厚度仅为10mm。而且，由于它的电缆出口方向可自由调节，所以可安装在狭窄的空间内。 电缆定向自由
|
宽区域极薄的设计使检测范围达到了长1m，宽100mm。适用于宽阔生产线上的物体检测，或通过路径不确定的小型物体的落下或侵入检测。 |
无需同步线在投光器与受光器之间不再需要同步接线，从而节省了电线，接线也变得简单了。
|
全球适用符合EMC指定适用品，并获得了UL认证。另外， 备有欧洲大量需要的PNP输出型。
|
用途
检测名信片 |
检测路径不确定的落下物体
|
检测移动物体的缺口
|
清晰可见的指示灯在投光器与受光器上都安装了一个55mm宽的清晰可见的大型指示灯。另外，若将检测输出直接连接到大型指示灯的输入处，这时指示灯可用作大型工作状态指示灯。而且，其操作可以选择为亮起或闪烁。 |
交叉光轴扫描系统原有区域传感器，由于投光二极体与受光二极体作为整体被同步扫描，因此，不能检测薄型物体。相反，NA1-11中只有投光器的1~11二极体扫描后获得投光。受光器的二极体不被扫描，因此当投光二极体投射光线，受光器的所有二极体都接收到光线。因此，即使受光器中有一个二极体不受光，也会发生遮光操作。利用此项技术就实现了对薄型物体的检测。  |
| 种 类 | 形 状 | 检测距离(注) | 型 号 | 输 出 |
| NPN输出 |  |
0.17～1m | NA1-11 | NPN开路集电极晶体管 |
| 5m电缆 长度型 | NA1-11-C5 | |||
| PNP输出 | NA1-11-PN | PNP开路集电极晶体管 |
注：
检测范围是投光器与受光器之间的可设定距离。 传感器可检测0.17m以下的物体。
配件(另售)
| 品 名 | 型 号 | 说 明 |
| 传感器安装支架 | MS-NA1-1 | 4个支架为一套附带4个带垫圈的M4螺丝(长15mm)，8个螺母，4个挂钩，4个垫片和8个带垫圈的M4螺丝(长18mm)。(MS-NA1-1不附带垫片) |
| MS-NA2-1 |
 |
 |
规格
| 种 类 | NPN输出型 | PNP输出型 | |
| 型 号 | NA1-11 | NA1-11-PN | |
| 检测高度 | 100mm | ||
| 检测距离(注1) | 0.17～1m | ||
| 二极体间距 | 10mm | ||
| 投光/受光二极体数 | 投光器与受光器各11个 | ||
| 检测物体 | φ 13.5mm以上不透明体(注2) | ||
| 电源电压 | 12～24V DC±10% 脉动P-P10%以下 | ||
| 消耗电流 | 投光器：80mA以下，受光器：100mA以下 | ||
| 输出 | NP N开路集电极晶体管·流入电流：100mA·外加电压：30V DC以下(输出和0V之间)·剩余电压： 1V以下(流入电流为100mA时)0.4V以下(流入电流为16mA时) | PN P开路集电极晶体管·源电流：100mA·外加电压：30V DC以下(输出和0V之间)·剩余电压： 1V以下(源电流为100mA时)0.4V以下(源电流为16mA时) | |
| 输出工作 | 遮光时ON或OFF，可用工作模式开关选择 | ||
| 短路保护 | 装 备 | ||
| 反应时间 | 遮光时：5ms以下，入光时：10ms以下 | ||
| 指 示 灯 |
投光器 | 电源指示灯：绿色LED(电源ON时，亮起)大型指示灯：橙色LED 大型指示灯输入低时指示灯亮起或闪烁，由工作模式开关选择亮起形式。 | 电源指示灯：绿色LED(电源ON时，亮起)大型指示灯：橙色LED 大型指示灯输入高时指示灯亮起或闪烁，由工作模式开关选择亮起形式。 |
| 受光器 | 工作状态指示灯：橙色LED(输出ON中，亮起)电源指示灯：绿色LED(电源ON时，亮起)大型指示灯：橙色LED 大型指示灯输入低时指示灯亮起或闪烁，由工作模式开关选择亮起形式。 | 工作状态指示灯：橙色LED(输出ON中，亮起)电源指示灯：绿色LED(电源ON时，亮起)大型指示灯：橙色LED 大型指示灯输入高时指示灯亮起或闪烁，由工作模式开关选择亮起形式。 | |
| 环 境 性 能 |
保护构造 | IP62(IEC) | |
| 周围温度 | －10～＋55°C(注意不可结露、结冰)，存储：－20～＋70°C | ||
| 周围湿度 | 35～85%RH，存储：35～85%RH | ||
| 周围照明度 | 白炽灯：受光面照明度3,000Rx | ||
| 耐电压 | AC1,000V 1分钟，所有电源连接端子与外壳之间 | ||
| 绝缘电阻 | 所有电源连接端子与外壳之间20MΩ以上，基于DC250V的高阻表 | ||
| 耐振动 | 频率：10～150Hz，双振幅：1.5mm，X，Y和Z各方向2小时 | ||
| 耐冲击 | 加速度：500m/s2(约50 G)，X，Y和Z各方向3次 | ||
| 投光二极体 | 红外线LED(交叉光轴扫描系统) | ||
| 投光波峰波长 | 880μm | ||
| 材质 | 外壳：耐热ABS，透镜：丙烯，指示灯罩：丙烯 | ||
| 材质 | 0.3mm2以上4芯(投光器：3芯)耐油橡皮电缆，长2m | ||
| 电缆延长 | 0.3mm2以上的电缆全长可延长至100m，用于投光器和受光器 | ||
| 重量 | 投光器：约80g，受光器：约85g | ||
注：
1) 检测距离是投光器与受光器之间的可设定距离。传感器可检测0.17m以下的物体。
2) 尽管该产品可采用交叉光扫描系统检测薄型物体，但可稳定检测到的薄型物体的尺寸因设定距离而异。因此，当传感器检测薄型物体时，请确认使用实际的物体进行稳定检测。
I/O电路图与线路图
NA1-11 NPN输出型
I/O电路图 注：1) 投光器不装备输出(黑色)。2) 未使用的电线必须绝缘，请勿与已使用的电线相接触。符号... D : 反向电源极性保护二极管ZD : 电涌吸收齐纳二极管Tr : NPN输出晶体管E : 大型指示灯(INDICATOR) |
线路图 注：1) 投光器不装备黑色引线。2) 未使用的电线必须绝缘，请勿与已使用的电线相接触。 |
NA1-11-PN PNP输出型
I/O电路图 注：1) 投光器不装备输出(黑色)。2) 未使用的电线必须绝缘，请勿与已使用的电线相接触。符号... D : 反向电源极性保护二极管ZD : 电涌吸收齐纳二极管Tr : PNP输出晶体管E : 大型指示灯(INDICATOR) |
线路图 注：1) 投光器不装备黑色引线。2) 未使用的电线必须绝缘，请勿与已使用的电线相接触。 |
检测特性图(典型)
平行移动特性垂直方向 水平方向
 |
角度特性投光器角度特性 受光器角度特性
 |
设定距离和过量增溢之间的相互关系 |
设定距离和可检测物体最小长度之间的相互关系 如左图所示，可检测物体的最小长度，由与传感器前表面垂直的水平面决定，并随设定距离变化 而变化。但请注意可检测物体的最小长度还受物体厚度影响。
 ※ 检测物体视为放置在检测区域中心。 |
使用指南
· 请勿将此产品用作个人安全保护的检测装置。· 如要将检测装置作为按压机上的安全装置或是用于个人安全保护时，请使用符合标准的产品，如，SHA、ANSI或IEC等在各个地区和国家都适用于个人安全保护的产品。
· 如将此产品用作个人安全保护的检测装置，可能会导致严重人身伤害甚至是死亡
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 周小姐/刘先生/丁小姐
- 电话：0755-23956352/23054866/23050766
- 传真：0755-23959410
- 手机：13530031215/15815503553
- QQ ：
供应欧姆龙传感器E3L-2RC4公司现货
信息内容：额定值 / 性能 检测方式 项目 型号 对射型 回归反射型(带M.S.R功能) 扩散反射型 E3JM-10□4(T) E3JM-R4□(T) E3JM-DS70□(T) 检测距离 10m 4m （E39-R1使用时） 700mm(白纸200×200mm) 标准检测物体 φ14.8mm以上的不透明体 φ75mm以上的不透明体 —— 差动距离 —— 检测距离20％以下 指向角 投·受光器：各3～20° 1～5° —— 光源(发光波长) 红外光二极管(950nm) 红色发光二极管(660nm) 红外光二极管(950nm) 电源电压 DC12～240V±10％ 脉动(p-p)10％以下、AC24～240V±10％ 50/60Hz 消耗电流 DC 3W以下 2W以下 AC 3W以下 2W以下 控制输出 继电器输出(E3JM-□□M4(T))：1c接点 AC250V 3A(cosφ=1)以下、DC5V 10mA以上 DC无接点输出(E3JM-□□S4(T))：DC48V 100mA以下（残留电压2V以下） 入光时ON/遮光时ON 开关转换式 寿命(继电器 输出) 机械 5,000万次以上（开闭频率18,000次/小时） 电气 10万次以上（开闭频率1,800次/小时） 响应时间 继电器输出 (E3JM-□□M4(T))动作·复位： 各30ms以下 DC无触点...

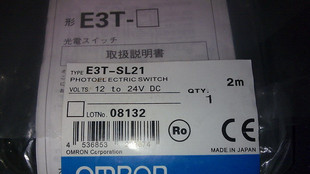

供应欧姆龙光电开关E3T-SL21公司现货
