品牌:WAIN 型号:HD、HDD系列 应用范围:航空，热流道，电柜等 种类:连接器 接口类型:HDC 支持卡数:二合一 形状:矩形 制作工艺:冷压 特性:防水 接触件材质:镀金，镀银 绝缘体材质:PC 芯数:7,8,15,25,40,50,80,128,24,42,72,108,144,216+PE 针数:7,8,15,25,40,50,80,128,24,42,72,108,144,216+PE

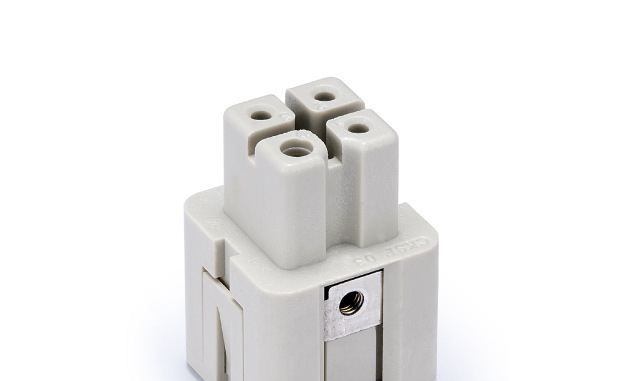

唯恩/WAIN HD,HDD系列重载连接器

WAIN重载连接器主要用于不同设备或功能单元之间的电气或信号连接，其丰富的连接组合为复杂控制设备的安装和维护提供了极大的便利。HD,HDD系列产品主要技术特性（工作电流：10A工作电压：250V或230/400V，工作温度范围：-40℃～+125℃，回路数：40，64，80(40×2),128(64×2)+PE；24，42，72，108，144(72×2),216(108×2)+PE，…）

WAIN重载连接器主要由外壳（HOOD & HOUSING）、插体（INSERT）组成，其广泛应用于建筑机械、纺织机械、包装印刷机械、烟草机械、电力机车及石化电力等场合的电气或信号的连接；HD,HDD系列的产品主要技术参数如下：

接插体：

接插件针数： 40，64，80(40×2),128(64×2)+PE；24，42，72，108，144(72×2),

216(108×2)+PE，…

工作电流： 10A

工作电压： 250V（污染等级2：230/400V）

额定脉冲耐受电压： 4KV

污染等级： 3

隔离电阻： ≥10兆欧

材料： Polycarbonate ( PC )

工作温度范围： -40℃～+125℃

阻燃等级： V0（UL94）

据UL/CSA工作电压： 600V

可拔插次数： ≥500

金属外壳（上壳/底座）

材料： 铸铝合金

表面处理： 高温粉末镀层（灰色RAL 7037）

锁定装置： 不锈钢或铁镀锌或镀镍

工作温度范围： -40℃～+125℃

防护等级： IP65

外壳种类： 上壳：侧进线、顶进线及侧进线、顶进线高结构等等（2耳或4耳）

下壳：开孔安装、表面安装、线缆对接及其高结构、单扣或双扣等等

接插针

材料： 铜合金

表面处理： 镀银或镀金

接触电阻： ≤3mΩ

接线形式： 冷压压接

插体、外壳图示及尺寸: http:/ www.wainconnector.com

关于我们： 厦门唯恩（WAIN）电气有限公司是集研发、生产、销售工业连接器（重载连接器）的综合性企业。我们的产品： 唯恩公司通过引进先进技术、人才、高端设备等方面的努力，为WAIN系列产品性能的稳步提高提供源源不断的动力。厦门唯恩（WAIN）电气有限公司的重载连接器系列产品在设计，制造过程中充分引入了世界工业连接器行业的理念及工艺，并严格按照DIN VDE0110、DIN VDE0627、DIN EN61984、IEC60529的标准进行设计及测试，能够为客户提供高品质的产品。公司相继推出HA、HE、HEE、HD、HDD、HSB、HK 、HQ、HM、HEAV等系列的产品，各种组合多达数百种，能满足不同领域、不同场合的电气或信号的连接要求。WAIN连接器通过UL，CE，CCC，CSA等认证，是多家世界500强企业的合作供应商。我们的市场： 唯恩公司生产的WAIN重载连接器/重载接插件(或矩形连接器/矩形接插件)广泛应用于建筑机械、纺织机械、包装印刷机械、烟草机械、电力机车和石化电气等需要进行电气和信号连接的设备中。目前已成为国际通用的标准电气连接元器件。我们凭着优异的品质，WAIN系列重载连接器已经出口至欧洲，美国等多个国家及地区，并且得到客户良好的市场反馈。我们的管理： 厦门唯恩（WAIN）电气有限公司积极响应广大客户对产品质量的要求，通过公司全体员工不懈的努力，通过了ISO9001-2000质量体系认证，在管理上走上了健康的发展道路。同时我们不断地和的设备制造商沟通协作，努力实现生产自动化，为产品的高效生产和产品质量的稳定控制提供了有力的保证。 在人员素质方面，我们积极组织员工参加各种培训和管理技能培训，不但要求唯恩人有的技术，还要求把精益求精的理念贯穿与每个员工的思想及行动中。获得人力资源的利用效率。 我们的宗旨： 做好做强，诚信诚恳。
