5022-100UH贴片绕线电感1306HC（开方
| 价 格： | 1998.00 |
应用范围:滤波 种类:电感线圈 品牌:HIRED 型号:5022 封装形式:贴片电感 绕线形式:多层平绕式 导磁体性质:铁氧体磁芯 磁芯形状:工字形 工作频率:高频 安装方式:贴片 骨架材料:胶木 电感量:100UH（mH） 允许误差:20% 感抗XL:0.17（Ω） 额定电流:2A（mA） 标称电压:0.25（V）
| 特性及应用 | ||||||||||||||||||||||||||||||||||||||||||||||||
·使用载带包装运用于SMT。 ·耐大电流,低直流电阻,椭圆形,直径5.2mm×7.5mm~15mm×22.2mm,高度2.0mm~6.0mm. ·适用于回流焊SMT工艺。 ·无铅产品，符合ROHS指令。 ·广泛应用于数码产品,扫描仪 ,升降压转换,CD-ROM,DVD播放器,笔记本电脑,电源等. | ||||||||||||||||||||||||||||||||||||||||||||||||
| 产品标示 | ||||||||||||||||||||||||||||||||||||||||||||||||
①产品类型：SMG型。 ②外观尺寸：05表示直径5.0mm,04表示高度4.0mm. ③电气特性表示4R7表示4.7μH。 ④允许公差：M表示±20%，N表示±30%。 ⑤包装方式：T表示载带盘装；B表示袋装。 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 外型尺寸(单位：mm) | ||||||||||||||||||||||||||||||||||||||||||||||||
|
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 赵贵荣
- 电话：0755-28035669
- 传真：0755-28035669
- 手机：
- QQ ：
屏蔽电感6D28-22UH

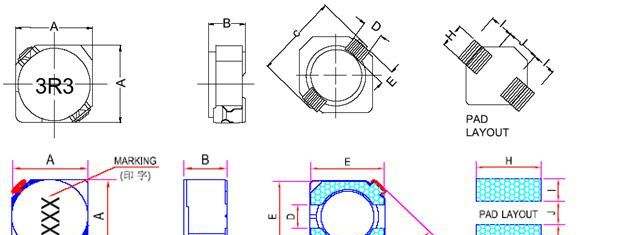

信息内容：(1)特制的镀金电极端面，焊接可靠，平底表面易于安装。 (2)闭磁路设计，具有低磁漏，低直流电阻，短小轻薄等特点。 (3)广泛应用于移动通讯和视听设备，液晶显示等高精度工业和家庭设备中。特性及应用·使用载带包装运用于SMT。·产品小型化,方形;宽度:3.0mm~7.0mm,高度:1.1mm~4.0mm.·磁性屏蔽结构.·适用于回流焊SMT工艺。·无铅产品，符合ROHS指令。·广泛应用于数码相机,扫描仪,升降压转换,磁带录像机电源,液晶显示组件,便携式终端设备,网络通信,笔记本电脑,电脑及电脑周边等.产品标示dzsc/18/9171/18917139.jpg①产品类型：SMF型。②外观尺寸：方形,4D表示宽度5.0Max; 28表示高度3.0Max.③电气特性表示220表示22μH。④允许公差：M表示±20%，N表示±30%。⑤包装方式：T表示载带盘装；B表示袋装。外型尺寸(单位：mm)dzsc/18/9171/18917139.jpg
5022-100UH贴片绕线电感1306HC（开方式）

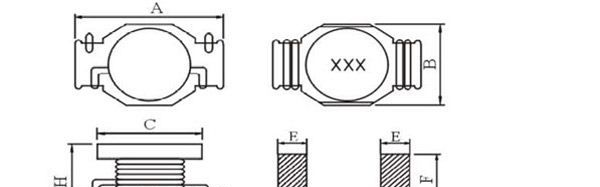

信息内容：特性及应用·使用载带包装运用于SMT。·耐大电流,低直流电阻,椭圆形,直径5.2mm×7.5mm~15mm×22.2mm,高度2.0mm~6.0mm.·适用于回流焊SMT工艺。·无铅产品，符合ROHS指令。·广泛应用于数码产品,扫描仪 ,升降压转换,CD-ROM,DVD播放器,笔记本电脑,电源等.产品标示①产品类型：SMG型。②外观尺寸：05表示直径5.0mm,04表示高度4.0mm.③电气特性表示4R7表示4.7μH。④允许公差：M表示±20%，N表示±30%。⑤包装方式：T表示载带盘装；B表示袋装。外型尺寸(单位：mm) dzsc/18/9200/18920020.jpg型号TYPEA(Max)B(Max)C(Max)H(Max)E(Ref)F(Ref)G(Ref)SMG04027.55.22.03.22.02.03.0SMG05049.06.14.05.03.03.55.0SMG080413.29.94.06.02.56.08.0SMG110519.413.35.06.84.08.511.0SMG130622.215.06.07.84.59.013.0
