HY-MZ超声波明渠流量计
| 价 格： | 2.60 |
品牌:寰盈商贸有限公司 型号:HY-MZ超声波明渠流量计 类型:容积式流量计 测量范围:0（m3/h）
HY-MZ系列超声波明渠流量计是用于测量工厂矿企业，自然流渠道污水排放计量的测量仪表，简称“污水流量计”或明渠流量计。它广泛用于环保公司和污水处理，石油、化工、化纤、制药行业的污水排放计量，是城市污染防治和环保部门监控污染排放的有效仪表之一，也是水利部门农灌水排放计量的必备仪表。
该流量计采用水力测流、超声波测位、微电脑处理、数字的显示等技术，能在较恶劣的环境下安装、自动计量，具有较高的可靠性和较强的抗干能力。安装维护方便，读数简捷。
一、概述：
HY-MZ型智能明渠流量计是根据定形状的流道，保证一定液位高度出流量。其传感器安装在污水的上方，通过单片机处理，测量出液位高度h,再根据流量计算法式Q=Chan(c,n为设定参数)即可得到液体流量。选用巴歇尔槽作为特定流道，测量精度高，安装方便。
二、产品特点：
1、污水泡沫对其测量无任何影响，允许有一定杂质。（其它公司难以解决）。
2、土建工程量仅为其他厂家工程量的1/2。
3、非接触式测量，耐腐蚀，使用寿命长。
4、巴氏计量槽/计量堰板的材质可选用PVC或不锈钢。
5、产品免调试，通电就正常工作。
6、敞开自流型流量计，可测量非满管流量。
7、信号超强，远传距离达2100米。
8、传感器采用进口元器件装配。
9、失电记忆功能，数据保留十年。
三、主要技术参数：
量程：20t/h 、50t/h 、100t/h、 400t/h、 900t/h、 1500t/h、 3000t/h 、4000t/h 、5400t/h 、7200t/h 、 10000t/h。
精度：1.0级
显示：双窗口，8位和4位LED（瞬间流量，累计流量）
温度：传感器（-30°~60°）显示仪器（-40°+65°）
压力：自由流
前置段：1-3米
流道形式：巴歇尔槽/三角堰
消耗功率：≤15
电源：AC220V±10%
通讯方式：RS232、RS485、Modbus、（选配）
输出信号：4-20MA
防护等级：IP65、IP67
四、常用型号和流量范围：
型号规格
| 适用渠道（宽×高）mm
| 最小流量（t/h）
| 流量（t/h）
|
HY-MZ–20
| ≥200×250
| 0.32
| 20
|
HY-MZ–50
| ≥250×300
| 0.65
| 50
|
HY-MZ–100
| ≥300×500
| 2.77
| 100
|
HY-MZ–400
| ≥400×650
| 5.40
| 400
|
HY-MZ–900
| ≥600×800
| 9.00
| 900
|
HY-MZ–1500
| ≥840×1000
| 12.6
| 1500
|
HY-MZ–3000
| ≥1200×1000
| 4.0
| 3000
|
HY-MZ–4000
| ≥1560×1100
| 90.0
| 4000
|
HY-MZ–5000
| ≥1680×1100
| 102.0
| 5000
|
HY-MZ–9000
| ≥2280×1100
| 162.0
| 9000
|
五、配件尺寸：
1、巴歇尔槽尺寸
巴歇尔槽外形尺寸：单位（MM）
序号
| 喉道段
| 进口段
| 出口段
| 边墙高
| ||||||
| B
| L
| N
| B1
| L1
| La
| B2
| L2
| K
| D
|
1
| 0.025
| 0.076
| 0.029
| 0.176
| 0.356
| 0.242
| 0.093
| 0.203
| 0.19
| 0.229
|
2
| 0.051
| 0.114
| 0.043
| 0.214
| 0.406
| 0.276
| 0.135
| 0.254
| 0.022
| 0.254
|
3
| 0.076
| 0.152
| 0.057
| 0.259
| 0.457
| 0.311
| 0.178
| 0.305
| 0.025
| 0.457
|
4
| 0.152
| 0.305
| 0.114
| 0.40
| 0.610
| 0.415
| 0.394
| 0.610
| 0.076
| 0.61
|
5
| 0.228
| 0.305
| 0.114
| 0.575
| 0.864
| 0.587
| 0.381
| 0.457
| 0.076
| 0.762
|
2、堰板明渠尺寸要求：
型号规格
| 流量（m/h）
| 适用渠道(宽×高)mm
| 水位mm
|
HY-MZ-X-20
| 20
| ≥390×200
| 211
|
HY-MZ-X-50
| 50
| ≥390×360
| 275
|
HY-MZ-X-80
| 80
| ≥490×460
| 388
|
HY-MZ-X-150
| 180
| ≥590×560
| 480
|
3、巴歇尔槽制作完成成品尺寸：
序号 | 类型 | B值（mm） | 长*宽*高（mm） | 小时流量（m3） | 备注 |
1 | 标准型 | 25 | 635*267*265 | 19.44 |
|
2 | 标准型 | 51 | 773*314*305 | 47.52 |
|
3 | 标准型 | 76 | 914*359*517 | 115.56 |
|
4 | 标准型 | 152 | 1525*500*730 | 399.6 |
|
5 | 标准型 | 228 | 1630*675*890 | 903.6 |
|
6 | 标准型 | 250 | 2845*980*1060 | 900 |
|
7 | 标准型 | 300 | 2870*940*1200 | 1440 |
|
8 | 标准型 | 450 | 2945*1120*1200 | 2268 |
|
9 | 标准型 | 600 | 3020*1300*1200 | 3060 |
|
10 | 标准型 | 750 | 3095*1480*1200 | 3960 |
|
11 | 标准型 | 900 | 3170*1660*1200 | 4500 |
|
12 | 标准型 | 1000 | 3200*1780*1250 | 5400 |
|
13 | 标准型 | 1200 | 3320*2020*1250 | 7200 |
|
14 | 标准型 | 1500 | 3470*2380*1250 | 9000 |
|
15 | 标准型 | 1800 | 3620*2740*1250 | 10800 |
|
六、安装步骤： 大多数情况下，超声波明渠流量计的计量槽选用巴歇尔槽，他的安装分为以下几个步骤： 1、明渠土建安装准备 |
在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。 |
dzsc/17/9631/17963153.jpg
|
巴歇尔计量槽模拟图 |
2、将巴歇尔槽放入明渠中 要求：（1）巴歇尔槽下游排放口有水位差,泄水畅通，如水位差不够，应垫高巴歇尔槽， 增加水位差。 （2）保证巴歇槽前直段有1～3米的距离。 |
|
dzsc/17/9631/17963153.jpg |
3、加固巴歇尔槽 在巴歇尔槽左右用混凝土浇灌，保证水流全部从巴歇尔槽中经过。加固时要使巴歇尔槽左右保持水平，防止倾斜，防止变形。 |
|
dzsc/17/9631/17963153.jpg
|
4、安装中的几种情况 |
| dzsc/17/9631/17963153.jpg |
5、特别注意事项 |
必须保证巴歇尔槽下游有水位差，排放畅通，不会积水。这是安装的关键问题。 6、仪表接线 |
|
| 巴歇尔槽安装好后，要等待混凝土凝固后再进行仪表安装调试。一般情况下应该由仪表技术人员安装和调试。分体的信号传输线缆如距离较远，用户可自行接长。 距离一般在2000米以内，否则应做实地连线试验。（如下图） |
| dzsc/17/9631/17963153.jpg |
- 所属城市：山东 济南
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘伟
- 电话：0531-82390298
- 传真：0531-82390298
- 手机：
- QQ ：
HY-P型手动单组压力控制器

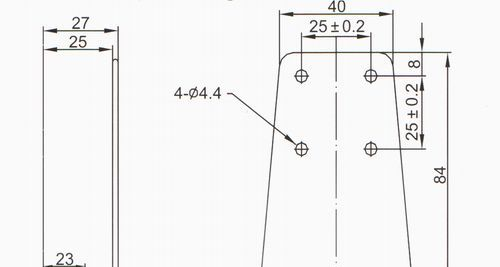

信息内容：品牌:济南寰盈商贸有限公司 型号:HY-P型手动单组压力控制器 类型:温度压力控制器 压力控制器不仅用于以氟化烃为介质的制冷剂中,也可以用在空气和液体中.压力控制器允许的液体流体温度范围为-45℃～120℃.新颖的微动开关结构,确保了开关的可靠性转换功能.灵巧的安装附件,可适用于各种不同的安装场合.压力控制器分为高压和低压,它们分别安装在制冷压缩机的高压端和低压端,以控制制冷压缩机的进气压力和排气压力.型号与性能型号高压(bar)复位形式出厂设定(bar)压力调节范围压差调节范围断（OFF）通 (ON)P6M‘-0.7 ～ 6≤ 2手动手动2P30M5 ～ 30≤ 4手动20手动安装尺寸dzsc/18/2080/18208005.jpg
