Y型铝合金散热器
| 价 格： | 120.00 |
应用范围:其他 品牌:国产 型号:Y型 产品系列:散热器 触点形式:常开型
固态继电器或模块要配什么型号的散热器?其实两者之间并没有完全一致的对应关系,因为固态继电器或模块的发热量主要跟所驱动的负载的实际电流有关,而与其本身的电流等级大小关系不大。
发热量的计算公式:
发热量=实际负载电流(安培)×1.5瓦/安培
以上公式适合于单相固态继电器、单相交流调压、R系列固态调压器、而对三相固态继电器、三相交流调压模块,其实际负载电流应为三相实际负载电流之和0
2.发热量=实际负载电流(安培)×3.0瓦/安培
以上公式化适合于单相全控整流模块。
散热器的作用就是把固态继电器或模块产生的热量散发出来,但实际上(考虑到价格因素时)选择散热器的大小很难用一句话就能确定,因为散热效果不但跟散热器的大小有关,还跟环境温度(季节)、通风条件(自然冷却或强迫冷却及风量大小)以及安装密度等因素均有关。散热效果的参考标准：使固态继电器或模块的底板(与散热器接触面)温度不得超过80℃因此实际应用中可在散热器安装面靠近固态继电器或模块的边缘处(20mm以内),安装一只75℃的温度开关(带一对常闭触点),把固态继电器或模块的控制信号串入这对常闭触点,这样当检测点温度超过75℃时,常闭触点跳开,切断控制信号,强迫关闭固态继电器或模块的输出,使其得到保护。一般在每相实际电流50A、安装密度大、环境温度高的地方,采用温度开关保护。
选用散热器除考虑上述因素外，还要考虑固态继电器或模块本身积与散热器能否相配,以及散热器在机柜中的安装空间。但最终要保证使在最恶劣情况下固态继电器或模块的底板温度不得超过80℃。
本厂生产的散热器产品主要有以下规格:
I型,W型,T型,L型,H型,F型,Y型,适用于各种单相固态继电器、单相相交流调压模块、R系列固态调压器、工业级固态继电器及各种三相交流固态继电器。
长×宽×高(mm) 125×135×80 适用范围 适用于负载实际电流(三相总和)不大于75A的一只三相固态继电器
2.适用于负载实际电流不大于35A的一只长方形单相固态继电器*装风扇后长度需加上32mm,以上负载实际电流以H型散热器一端安装一只32mm×92mm×92mm(厚×长×宽)的冷却风扇计算。
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘彦侠
- 电话：0577-61778078
- 传真：0577-61778078
- 手机：
- QQ ：
带灯带锁按钮开关LA39-11DT
信息内容：品牌:其他 型号:LA39-11DT 操作方式:开启式 触头结构:复合按钮 防护方式:保护式 工作电压:220（V） 工作电流:3（A） 额定发热电流:10（A）用途： LA39系列按钮属瞬动型控制按钮，其结构合理、接触可靠、外形美观。适用于交流50HZ或60HZ额定工作电压380V及直流220V的工业控制电路中,作为电磁启动器,接触器,继电器及其它电器线路的控制之用,带灯指示灯式按钮（LED发光）还适用于需要灯光信号指示的场合,产品符合GB14048.5-2001标准。 LA39系列按钮触点组为弹片式机构，具有自洁机构的快动触头，使得接触更可靠准确，灭弧性能良好，通断时发出清脆声，给操作者一种听觉信号。 型号及含义dzsc/17/9681/17968194.jpg结构与性能 dzsc/17/9681/17968194.jpg
带灯带锁按钮开关LA38-11DT

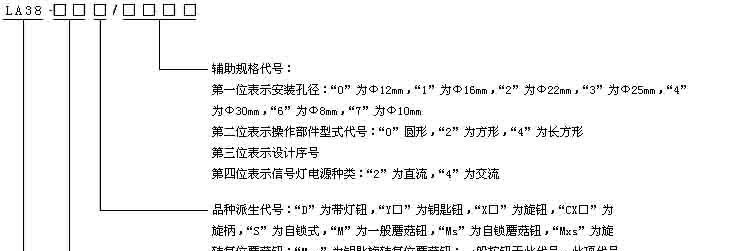

信息内容：品牌:其他 型号:LA38-11DT 操作方式:带灯按钮 触头结构:复合按钮 防护方式:保护式 工作电压:220（V） 工作电流:3（A） 额定发热电流:5（A）LA38-11系列按钮体积小巧，开孔尺寸为φ12mm，可以极大地节省空间。特别适用于诸如手持设备之类的高密度或小型控制面板。圆形、方形、矩形的操作头部，5种操作指示颜色，复位、自锁按钮等多种选择。dzsc/17/9682/17968205.jpg结构件采用先进的卡扣自锁形式联接，安全、可靠、装拆方便；触头采用瞬动机构的转换形式，操作轻便、快速、接触可靠；精选国内外优质金属、塑胶材料，采用先进的精密制造和加工处理工艺，保证了产品精度和质量达到设计要求；触头采用优质银合金，通断可靠，寿命较长；根据用户操作指示的要求，可配置各种形式（符号、字母、文字等）的标志和指示牌 。工作温度-25℃～+55℃工作湿度45～85%RH接触电阻≤50mΩ工频耐压2000V AC机械寿命一般钮、带灯钮20万次（1200次/小时） 自锁钮10万次（1200次/小时）电气寿命AC-1510万次（300次/小时）DC-135万次（300次/小时）防护等级IP40有“TH”标志的能在湿热环境下正常工作动作行程1.5～2.0mm额定绝缘电压Ui250V约定发热电流Ith5A使用类别额定工作...
