随着全球不可再生资源日益匮乏,现代家电产品对待机功耗的要求越来越严格,“零”待机功耗成为电子产品的大势所趋,PW2000系列微功耗开关电源模块产品专为此为研发,它采用先进的电路结构和精细的电能转换策略,在较低的成本基础之上,将空载功耗降低到0.05W,同时,输入电压范围扩展到了DC 70~375V。
该系列电源模块以较低的生产成本为您提供十分优异的性能,它适用于任何非隔离家电产品和智能控制产品。
产品特性
微功耗:最小空载功耗为0.05W,充分满足产品对待机功耗极为苛刻的要求;
宽电压:输入电压DC 70~375V,保证产品在恶劣的电网环境中安全可靠;
低纹波:输出纹波小于50mVpp,极大减轻了对相关电路的电磁干扰;
大电流:输出电流达200mA,可以为各种不同产品应用提供电源供应;
高效率:满载输出时转换效率高于85%,能源利用效率远高于工频变压器及阻容电路;
小体积:29.5×18.5×14.5mm,可以适用于各种狭小的产品空间。
极限参数
极限参数 |
PW2000 |
输入电压 |
待机DC -0.3~500V |
输出电流 |
120mA |
工作温度 |
-40~105℃ |
说明:如工作状态超过上述极限值,会对产品的可靠性造成不良影响,并有可能引起产品性损坏。
电气特性(PW2100系列)
特性参数 |
-12VL |
-6VL |
-5V |
-3V3 |
-3V3 |
输入电压 |
DC 70~375V | ||||
输出电压 |
DC 12V |
DC 6V |
DC 5V |
DC 3.3V |
DC 3V |
稳压精度 |
≤ ±10% |
≤ ±3% | |||
空载功耗 |
≤ 0.05W | ||||
输出电流 |
0~100mA | ||||
输出功率 |
0~1.2W |
0~0.6W |
0~0.5W |
0~0.33W |
0~0.3W |
纹波噪音 |
≤ 150mVpp |
≤ 50mVpp | |||
满载效率 |
≥ 85% |
≥ 85% |
≥ 72% |
≥ 56% |
≥ 50% |
工作温度 |
-25~85℃ |
说明:上述输入输出特性均为常温环境测量的典型值,实际工作环境中不同产品的电气特性可能会稍有不同。
电气特性(PW2200系列)
特性参数 |
-6VL |
-5V |
-3V3 |
-3V |
输入电压 |
DC 70~375V | |||
输出电压 |
DC 6V |
DC 5V |
DC 3.3V |
DC 3V |
稳压精度 |
≤ ±10% |
≤ ±5% | ||
空载功耗 |
≤ 0.05W | |||
输出电流 |
0~200mA | |||
输出功率 |
0~1.2W |
0~1W |
0~0.66W |
0~0.6W |
纹波噪音 |
≤ 150mVpp |
≤ 50mVpp | ||
满载效率 |
≥ 85% |
≥ 72% |
≥ 56% |
≥ 50% |
工作温度 |
-25~85℃ |
说明:上述输入输出特性均为常温环境测量的典型值,实际工作环境中不同产品的电气特性可能会稍有不同。
北京天锐先锋电子有限公司
联系地址: | 北京市昌平区回龙观镇定福皇庄98号 |
网 址: | www.CNEasyHome.com |
移动热线: | 13911009677 13811400186 |
联系电话: | 010-80707515 分机601(售前支持) |
分机602(商务合作) | |
分机603(售后服务) | |
电子信箱: | Support@CNEasyHom.com(售前支持) |
Market@CNEasyHom.com(商务合作) | |
Service@CNEasyHom.com(售后服务) |
PW8000系列产品因此诞生,它采用先进的电路结构和精细的调整策略,在全球通用输入电压AC85-265V范围内,将空载功耗降低到小于0.15W,使产品可以轻松满足相关待机能耗标准。它适用于任何隔离家电产品和智能控制产品,是取代工频变压器及传统线性电源的选择。 产品特性 低功耗:空载功耗小于0.15W,轻松满足“能源之星”、“蓝天使”及欧盟相关能耗标准; 宽电压:全球通用输入电压AC85~265V,适用于世界上各种不同的电网环境; 低纹波:纹波噪音小于50mVpp,极大减轻了对相关电路的电磁干扰; 大电流:输出功率达2.5W,可以为各种不同产品应用提供电源供应; 高效率:满载输出时转换效率高于90%,能源利用效率远高于工频变压器及阻容电路; 小体积:35.5×18.5×14.5mm,大降低了产品尺寸要求。 极限参数 极限参数 PW8025 输入电压 AC -0.3~500V 输出功率 2.5W 工作温度 -40~105℃ 说明:如工作状态超过上述极限值,会对产品的可靠性造成不良影响,并有可能引起产品性损坏。 规格参数(PW8025系列) 特性参数 -12V -24V 输入电压 AC 85~265V 输出电压 DC 12V...

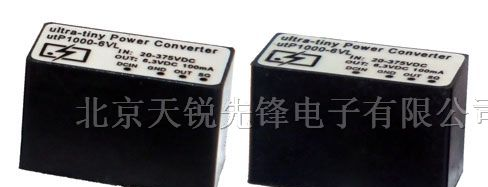

utP1000系列产品采用先进的电路结构,并针对单火线应用环境进行了特殊优化设计,在保证性能优异的基础之上,充分降低了电源模块空载功耗,可以轻松应用于各种单火产品。 产品特性 超微空载功耗:最小空载功耗为0.006W,充分满足了单火产品对待机功耗极为苛刻的要求; 超宽输入电压:输入电压DC 20~375V,保证产品在恶劣的电网环境中安全可靠; 超简外围电路:标准版产品集成了包含待机供电、开态供电等单火产品所需的全部功能,外围电路极其简单; 超小封装尺寸:最小尺寸为29.5×18.5×14.5mm,可以放入各种狭小的产品空间; 较小输出纹波:输出纹波小于50mVpp,极大减轻了对无线接收系统性能的影响; 较大输出电流:输出电流达100mA,可以满足产品大脉冲电流需求。 极限参数 极限参数 utP1000 输入电压 待机DC -0.3~500V 输出电流 120mA 工作温度 -40~105℃ 说明:如工作状态超过上述极限值,会对产品的可靠性造成不良影响,并有可能引起产品性损坏。 待机供电参数 待机参数 utP1000-6V utP1000-12V 输入电压 DC 20~375V 输出电压 DC 6.3V DC 12...
