低价ZW8-12户外高压真空断路器
| 价 格： | 面议 |
品牌:东开 型号:ZW8-12G/630-20 极数:3P 额定频率:50（Hz） 额定绝缘电压:95K（V） 灭弧方式:真空断路器 机械寿命:2（万次） 产品认证:ISO9001
dzsc/17/9284/17928424.jpg
产品概述
ZW8-12系列真空断路器为额定电压12kV，三相交流50Hz的高压户外开关设备，主要用来开断关农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
ZW8A-12是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。
本系列产品的操动机构为CT23型弹簧储能操动机构，分为电动和手动而成。
技术参数
| 序号 | 名称 | 单位 | 数据 | ||||
| 6.3kA | 12.5kA | 20kA | |||||
| 1 | 额定电压 | kV | 12 | ||||
| 2 | 额定电流 | A | 630 | ||||
| 3 | 额定短路负载开断电流 | kA | 6.3 | 12.5 | 20 | ||
| 4 | 额定短路关合电流（峰值） | kA | 16 | 31.5 | 50 | ||
| 5 | 额定峰值耐受电流 | kA | 16 | 31.5 | 50 | ||
| 6 | 额定短时1min耐受电流 | kA | 63 | 12.5 | 20 | ||
| 7 | 额定绝缘水平 | 工频耐压（干式） | kV | 42 | |||
| 雷电冲击耐压（峰值） | 75 | ||||||
| 8 | 额定操作顺序 | 分-0.3S-合分-180 S-合分 | |||||
| 9 | 机械寿命 | 次 | 10000 | ||||
| 10 | 额定短路开断电流开断次数 | 次 | 30 | ||||
| 11 | 操动机构额定合闸电压 | V | 110,220 | ||||
| 12 | 操动机构额定分闸电流 | A | 110,220 | ||||
| 13 | 触头开距 | mm | 11±1 | ||||
| 14 | 超行程（触头弹簧压缩长度） | mm | 3-0.3+1.0 | ||||
| 15 | 三相分、合闸不同期性 | ms | ≤2 | ||||
| 16 | 触头合闸弹跳时间 | ms | ≤2 | ||||
| 17 | 平均分闸速度 | m/s | 1.0±0.2 | ||||
| 18 | 平均合闸速度 | m/s | 0.7±0.15 | ||||
| 19 | 分闸时间 | 操作电压下 | s | 0.015-0.05 | |||
| 操作电压下 | 0.03-0.06 | ||||||
| 20 | 合闸时间 | s | 0.025-0.05 | ||||
| 21 | 各相主回路电阻 | μΩ | ≤120 | ||||
| 22 | 动静触头允许磨擦累积厚度 | mm | 3 | ||||

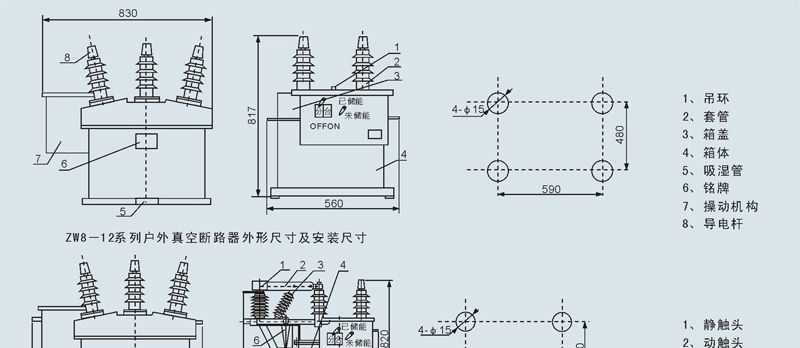

外形及安装尺寸图
dzsc/17/9284/17928424.jpg
