价 格: | 面议 | |
型号/规格: | HLS-14F3L-DC05V-C,HLS-14F3L-DC12V-C,HLS-14F3L-DC24V-C | |
品牌/商标: | HELISHUN |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Outline Dimension 外形尺寸(mm): dzsc/17/9250/17925038.jpg |
电器特性: 规格型号 HEC100-A8 HEC200-A8 HEC300-A8 HEC400-A8 额定电流 100A 200A 300A 400A 线性范围 300A 400A 500A 600A 输出电压 4V、5V 输出精度 ±1% 失调电压 ±20mV 磁滞误差 ±15mV 温度漂移 0.03%/℃ 0.025%/℃ 反应时间 <7μS di/dt=50A/μS 供电电源 ±12V、±15V (±5%) 消耗电流 18mA 绝缘电压 3KV AC 50Hz 1分钟 使用温度 -10℃ ~ +80℃ 贮存温度 -25℃ ~ +85℃ 外形结构及安装图: 接线方法:1、+15V 2、-15V 3、Vout 4、0V当原边电流沿传感器箭头方向流动时,在输出端获得同相电压。 dzsc/17/9253/17925335.jpg 应用特性: 用于测量直流、交流及脉冲电流,原、副边之间高度绝缘。外壳符合UL94-V0标准。体积小、重量轻、耗电省,穿孔结构,无插入损耗。 应用领域: 变频器、电源装置、通信电源、UPS电源、电焊机

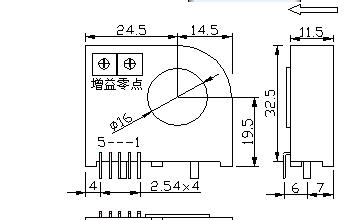

电器特性: 规格型号 HEC50-A6 HEC100-A6 HEC200-A6 HEC300-A6 HEC400-A6 额定电流 50A 100A 200A 300A 400A 线性范围 150A 300A 400A 500A 600A 输出电压 4V、5V 输出精度 ±1% 失调电压 <±25mV 磁滞误差 <±15mV 温度漂移 0.05%/℃ 0.03%/℃ 0.025%/℃ 反应时间 <7μS di/dt=50A/μS 供电电源 ±12V、±15V (±5%) 消耗电流 18mA 绝缘电压 3KV AC 50Hz 1分钟 使用温度 -10℃ ~ +80℃ 贮存温度 -25℃ ~ +85℃ 外形结构及安装图: 接线方法:1、+15V 2、-15V 3、Vout 4、0V 5、空当原边电流沿传感器箭头方向流动时,在输出端获得同相电压。 dzsc/17/9253/17925336.jpg 应用特性: 用于测量直流、交流及脉冲电流,原、副边之间高度绝缘。外壳符合UL94-V0标准。PCB板安装。体积小、重量轻、耗电省,穿孔结构,无插入损耗。 应用领域: 变频器、电源装置、通信电源、UPS电源、电焊机
