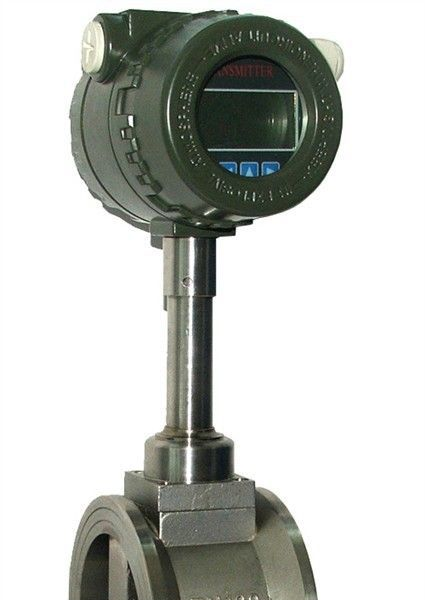

品牌:智能涡街流量计 型号:WJ-ZN 类型:涡街流量计 测量范围:50~500（m3/h） 精度等级:0.5 公称通径:150（mm） 适用介质:液体 工作压力:1.6~40（MPa） 工作温度:-40~+450（℃）

dzsc/17/9241/17924182.jpg

我们是流量仪表制造商，靠质量和信誉经营。产品保修一年半，出现质量问题，不论客户远近，不论是在浙江还是其它省，都立即无条件换新，快递送去新品。保证顾客放心购买、安心使用 ! 我们的产品得到各种行业客户的信赖，中国石化宁波镇海炼化分公司、广东茂名石化炼厂、中船舟山船厂、景德镇焦化集团、天津热电集团和宁波老板娘大酒店等知名企业都是我们的友好合作客户！

基本配置：

双排液晶显示

累计显示

瞬时显示

归零功能

高效锂电池供电（电池使用一年半以上，更换方便，便宜。）

4~20mA输出(价格比锂电池供电便宜70元)

涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。

液体流量计

概述：

涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。

　　该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种形式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。每种形式都有整体、分体结构，以适应不同的安装环境。

涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：

智能涡街液体流量计可对不同的低粘度液体流体（单相流或可认为单相流）进行流量测量。根据不同的测量要求，可进行温度、压力补偿或固定补偿运算，智能流量转换器可现场液晶显示各种工况参数，可与计算机数据采集系统等设备配套使用。
应用场合应用场合：
几乎所有生产和使用低粘度液体的现场。
发电及热电联产、供热行业；航空、航天、造船、核能及兵器行业；机械、冶金、煤矿及汽车制造行业；石油、化工行业；医药、食品及烟洒制造行业；森工、农垦及轻工行业等。

主要配置：

法兰标准：GB/T9119-2000和GB/T9113.2-2000,法兰标准和材质也可以根据客户的具体要求来定。

本体材质：304不锈钢。

检测传感器材料：316L

液晶显示：流量计配备高精度液晶显示屏，双排液晶、8位数字显示，能显示累积流量、瞬时流量、流速、通讯地址和输出20mA对应的流量(可以任意设定)及流向指示。

量程比：20：1

主要特点和主要技术参数
仪表整体结构设计合理，动态测量范围宽，压力损失小；
仪表主体可采用不锈钢材质制造，适用于腐蚀性介质的测量；
仪表无可动部件，安装维护简单；
现场液晶显示，脉冲、4～20mA 输出或485 串行通讯接口，可与工业自动化系统连接；
电气接口：内螺纹 M20×1.5；
防爆等级标志：iaIICT2～T6；
防护等级：IP65；
供电电源：内置电源（3.6V 电池），外供电源12VDC、24VDC；
测量介质温度：350℃；
工作环境温度：-30℃～+55℃；（压力补偿时为0℃～+55℃）
工作压力：1.6MPa、2.5MPa、4MPa、6 MPa、10MPa、16MPa、20MPa、25MPa、30MPa、40MPa；
准确度：0.5 级、1.0 级、1.5 级。
公称通径：
卡装式：DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300；
插入式：DN350、DN400、DN450、DN500、DN550、DN600、DN700、DN800、DN900、DN1000 等；
法兰式：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300。

规格：
1、螺纹式、卡装式、法兰式：DN10～DN32。
2、卡装式、法兰式：DN40～DN300。
3、插入式：DN350～DN1000。

选型指南：
根据智能涡街流量计的结构特点，分类为一体式和分体式两种。
一体式测量低粘度液体时，集涡街流量传感器和显示仪于一体，自带3.6V高能电池或24VDC（通常在需要脉冲信号输出、二线制4～20mADC输出或RS485通讯时采用）供电，就地液晶显示瞬时体积流量（m3/h）和累计体积流量（m3）。
分体式测量低粘度液体时，由涡街流量传感器和智能流量显示积算仪两部分组成，由智能流量显示积算仪远程显示瞬时体积流量（m3/h）和累计体积流量（m3）。
低粘度液体流量测量范围
规格
测量范围
DN10
0.25～2.5m3/h
DN15
0.5～5m3/h
DN20
0.8～8m3/h
DN25
1.2～12m3/h
DN32
2～20m3/h
DN40
3.0～30m3/h
DN50
5.0～50m3/h
DN65
8.0～80m3/h
DN80
12～120m3/h
DN100
20～200m3/h
DN125
30～300m3/h
DN150
50～500m3/h
DN200
90～900m3/h
DN250
140～1400m3/h
DN300
200～2000m3/h
注：DN350～DN1000规格低粘度液体流量测量范围和其它有关内容敬请参考我公司产品的《使用说明书》。

工作原理与结构

在流体管道中，垂直插入—个柱形阻挡物，在其后部（相对于流体流向）两侧就会交替地产生旋涡。随着流体向下游流动形成旋涡列，我们称之为卡门涡街。我们把产生旋涡的柱形阻挡物定义为旋涡发生体实验证明，在一定条件下旋涡的分离频率与流体的流速成线性关系。因而，只要检测出旋涡分离的频率，即可计算出管道内流体的流速或流量。涡街流量计即是根据这一原来制造。

涡街流量计安装要求：

① 涡街流量计上流向箭头的方向与流体的流向一致，其安装角度不受限制。
② 上游直管段长度15－40DN，下游直管段长度5DN
③ 当需要进行压力和温度补偿时，应配备压力变送器和温度变送器，去压孔的位置在传感器下游3－5DN处，取压孔通径为6－12mm，测温点设置在下游6－8DN处。

④ 现场安装在符合以上安装要求的情况下一定要远离震动源。

涡街流量计的优点:
涡街流量计优点：涡街流量计结构简单牢固，安装维护方便与节流式差压流量计相比较，无需导压管和三阀组等，减少泄漏、堵塞和冻结等。适用流体种类多，如液体、气体、蒸气和部分混相流体。度教高、一般为测量值的R、范围宽度可达10：1或20：1、压损小。输出与流量成正比的脉冲信号，适用于总量计量，无零点漂移；在一定雷诺数范围内，输出频率信号不受流体物性和组分的影响，即仪表系数仅与旋涡发生体及管道的形状尺寸有关，只需在一种典型介质中校验而适用于各种介质。可根据测量对象选择相应的检测方式，仪表的适应性强。

购买、选择流量仪表的注意事项：
　流量仪表的选型对仪表能否成功使用往往起着很重要的作用，由于被测对象的复杂状况以及仪表品种繁多、性能指标各使得仪表的选型感到困难。没有一种十全十美的流量计，各类仪表都有各自的特点，选型的目的就是在众多的品种中扬长避短选择自己最合适的仪表。
　　一般选型可以从五个方面进行考虑，这五个方面为仪表性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。五个方面的详细因素如下：　
1仪表性能方面
　　准确度、重复性、线性度、范围度、流量范围、信号输出特性、响应时间、压力损失等；
2流体特性方面
　　温度、压力、密度、粘度、化学腐蚀、磨蚀性、结垢、混相、相变、电导率、声速、导热系数、比热容，等熵指数；
3安装条件方面
　　管道布置方向，流动方向，检测件上下游侧直管段长度、管道口径，维修空间、电源、接地、辅助设备(过滤器、消气器)、安装、等；
4环境条件方面
　　环境温度、湿度、电磁干扰、安全性、防爆、管道振动等；
5经济因素方面
　　仪表购置费、安装费、运行费、校验费、维修费、仪表使用寿命、备品备件等。

选型的步骤如下：
　　1. 依据流体种类及五个方面考虑因素初选可用仪表类型(要有几种类型以便进行选择)；
　　2. 对初选类型进行资料及价格信息的收集，为深入的分析比较准备条件；
　　3. 采用淘汰法逐步集中到1～2种类型，对五个方面因素要反复比较分析最终确定预选目标.
