生产波绕功率电阻

价格：

1111.00

详细介绍
企业详情

品牌:鹤泰电阻型号:功率波绕电阻种类:功率电阻性能:通用材料:线绕制作工艺:普通线绕外形:管形标称阻值:1R-600R 允许偏差:±5％温度系数:100PPM 额定功率:100000（W）功率特性:大功率营销方式:厂家直销产品性质:热销

I. 特点

功率型线绕电阻器标准阻值允许偏差±5%（J级）±10%（K级）；
根据客户需要可提供更高精度产品，如： ±1%（F 级）±2%（G 级)
温度系数：≤ ±350ppm/℃
环境温度-55℃～+155℃
表面耐温300℃,耐温800℃
电阻表面为涂覆绝缘树脂漆，材质均为无毒、环保产品
采用立式波纹绕制，可降低寄生电感，增强散热功能，减小体积，延长使用寿命等特点
该电阻为固定式.可设置两个或多个具有良好导电性的接线端子
也可以根据客户需要，设计和制作符合客户要求的产品

II．尺寸结构图

dzsc/17/9233/17923337.jpg

类型	尺寸(mm)							阻值范围
功率	L	D	d	h	b	t	d1	固定式
KNG-8W	35±1.5	14±2	5.5±0.5	28.5±2.5	3.5±0.8	4.5±0.1	2±0.1	2Ω～3.3KΩ
KNG-16W	45±1.5	17±2	8±0.5	31±2.5	3.5±0.8	4.5±0.1	2±0.1	2Ω～10KΩ
KNG-25W	51±2	21±2.5	12±0.6	35±2.5	3.5±0.8	4.5±0.1	2±0.1	2Ω～24KΩ
KNG-40W	87±2.2	21±2.5	12±0.6	35±2.5	3.5±0.8	4.5±0.1	2±0.1	2Ω～51KΩ
KNG-50W	91±2.4	29±3	20±1.1	43±3	4.5±1	6±0.5	2.5±0.1	2Ω～51KΩ
KNG-75W	140±3.2	29±3	20±1.1	43±3	4.5±1	6±0.5	2.5±0.1	2Ω～56KΩ
KNG-100W	170±3.5	29±3	20±1.1	43±3	4.5±1	6±0.5	2.5±0.1	2Ω～62KΩ
KNG-150W	215±4	29±3	20±1.1	43±3	4.5±1	6±0.5	2.5±0.1	2Ω～150KΩ
KNG-200W	270±4	29±3	20±1.1	43±3	4.5±1	6±0.5	5±0.1	2Ω～150KΩ
KNG-240W	254±4	40±3	30±1.1	50±3	5±1	6±0.5	5±0.1	2Ω～150KΩ
KNG-250W	254±4	40±3	30±1.1	50±3	5±1	6±0.5	5±0.1	2Ω～150KΩ
KNG-300W	300±4	40±3	30±1.1	50±3	5±1	6±0.5	5±0.1	2Ω～150KΩ
KNG-400W	330±4	40±3	30±1.1	50±3	5±1	6±0.5	5±0.1	2Ω～150KΩ
KNG-500W	330±4	50±3	40±1.5	63±3	8±1	8±0.5	5±0.1	2Ω～150KΩ
KNG-600W	400±4	50±3	40±1.5	63±3	8±1	8±0.5	6±0.1	2Ω～150KΩ
KNG-700W	550±4	50±3	40±1.5	63±3	8±1	8±0.5	6±0.1	2Ω～150KΩ
KNG-800W	415±4	60±3	50±1.5	72±3	8±1	8±0.5	6±0.1	2Ω～150KΩ
KNG-1000W	430±4	60±3	50±1.5	75±3	8±1	8±0.5	6±0.1	2Ω～150KΩ
KNG-1200W	430±4	70±3	60±1.5	80±3	12±1	10±0.5	8±0.1	2Ω～150KΩ
KNG-1500W	510±4	70±3	60±1.5	80±3	12±1	10±0.5	8±0.1	2Ω～150KΩ
KNG-2000W	430±4	80±3	70±1.5	90±3	12±1	10±0.5	8±0.1	2Ω～150KΩ
KNG-2400W	430±4	100±3	90±1.5	120±3	18±1	18±0.5	10±0.1	2Ω～150KΩ
KNG-3000W	500±4	100±3	80±1.5	120±3	18±1	18±0.5	10±0.1	2Ω～150KΩ
KNG-3600W	500±4	100±3	80±1.5	120±3	18±1	18±0.5	10±0.1	2Ω～150KΩ
KNG-5000W	430±4	150±3	130±1.5	180±3	18±1	18±0.5	10±0.1	2Ω～150KΩ
KNG-10000W	900±4	150±3	130±1.5	200±3	18±1	20±0.5	10±0.1	2Ω～150KΩ
****	产品尺寸可根据用户的安装要求进行适当调整,具体事宜请联系我们的客户代表

III. 电气特性

项目	性能要求	测试方法
温度系数	- 350ppm/℃≤+a≤+ 350ppm/℃	JIS5202-5.2 -55℃ 到 +155℃ T.C.R=(R2-R1)×10^6/R1×(T2-T1)(PPM/℃) R1:常温（T1）阻抗值; R2:常温+100℃（T2）阻抗值
短时间过负荷	ΔR≤±(2% R0+0.1Ω)	JIS5202-5.5 2. 5倍额定电压 5秒
焊接耐热性	ΔR≤±(1% R0+0.1Ω)	JIS5202-6.4 锡炉温度：350±10°C 浸炉时间：3±0.5秒锡炉温度：260± 5°C 浸炉时间：3± 1 秒
不燃性	不可有明显火焰	SJ3272-90
耐湿寿命	ΔR≤±(5% R0+0.1Ω)	JIS5202-7.9 40±2°C, 90～95% RH 于恒湿箱中加额定直流电压测试1.5小时，停止0.5小时连续测试1000小时
耐温寿命	ΔR≤±（5% R0+0.1Ω）	JIS5202-7.10 70±2°C,于恒温箱中加额定电压测试1.5小时，停止0.5小时连续测试1000小时

盐城鹤泰电子有限公司

公司信息未核实

所属城市：江苏盐城
[联系时请说明来自维库仪器仪表网]
联系人： 张宏图
电话：0515-82700221
传真：0515-82700221
手机：
QQ ：

公司相关产品

铝壳电阻器

信息内容：

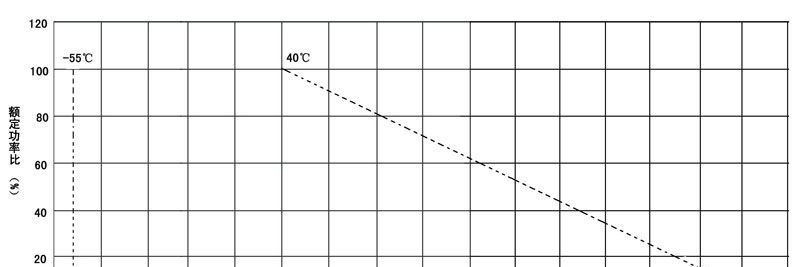

品牌:鹤泰电阻型号:梯形铝外壳电阻种类:铝外壳电阻性能:通用材料:合金制作工艺:普通线绕外形:梯形标称阻值:1R-30KR 允许偏差:±5％温度系数:100PPM 额定功率:800（W）功率特性:中功率营销方式:厂家直销产品性质:热销I. 特点散热性好，适合散热板安装体积小，功率负荷大绝缘性高铝外壳包装II. 尺寸结构图dzsc/17/9603/17960309.jpg 类型尺寸(mm)配线(m㎡)端子功率LWHL1CMNB40W804020654.52.5M4MNB50W1004020854.52.5M4MNB60W115402010052.5M4MNB80W140402012562.5M4MNB100W165402015062.5M4MNB120W190402017562.5M4MNB150W215402020062.5M4MNB200W165603015062.5M4MNB300W215603020062.5M4MNB400W265603025062.5M4MNB500W335603032062.5M4MNB600W335603032062.5M4 III. 降负荷曲线图dzsc/17/9603/17960309.jpgIV. 电气特性项目性能要求测试方法电阻值容许公差阻值精度1≤R ±5%(J)1>R ±10%(K)JIS-C-5202 5-1电阻温度特性±400PPM/°C MAXJIS-C-5202 5-2定格负荷ΔR/R ≤ ±(0.5%+0.1Ω)表面温度 350°C MAXJIS-C-5202 5-4短时间过负荷ΔR/R ≤ ±(2%+0.1Ω)JIS-C-5202 5-510额定电压 ...
