AC/DC模块电源5～15W 小功率电源,单路/双
| 价 格： | 1111.00 |
品牌:美赞电子 类型:AC/DC电源 型号:MAC5-15W 输入电压:85-265,165-265（V） 输出功率:5-15（W） 输出电压:±5V,±12V,±15V,±24V（V） 工作效率:80%(典型值)（%） 输出纹波噪音:50-100mVp-p 输出电压精度:±1（%） 电压调整率:±0.2（%） 负载调整率:±0.4（%）
dzsc/17/9233/17923319.jpg
dzsc/17/9233/17923319.jpg
杭州美赞电子有限公司其它产品：
AC-DC常规电源输出功率（可点击查看）：2.5W、5-10W、20-30W、50-80W、100-200W、150-300W(159×98×27mm)、200-300W(180×115×27mm)、100-350W(196×162×60mm)、300-600W、750-1500W、500-1000W、800-2000W
DC-DC常规电源输出功率（可点击查看）：3W-5W、7-15W、25-30W、50-100W、50-120W、100-200W、100-300W(MDG系列159×98×27mm)、100-300W(MDH系列180×115×27mm)、100-300W(MDJ系列196×162×60mm)、300-500W、750-1500W、800-2000W
纯正弦波逆变电源输出功率（可点击查看）：150W、300W、500W、600W、1000W、1500W、2000W、2500W、3000W
直流输入ATX电源：直流12V输入ATX电源100W、直流24V输入ATX电源150W、直流24V输入ATX电源250W、直流48V输入ATX电源100W
美赞电子MAC5-15W产品特性(引针式宽电压隔离系列)
·输出电压精度 Vo1 ±1%； Vo2,Vo3 ±3%
·电压调整率 Vo1 ±0.2%； Vo2,Vo3 ±1.5%
·负载调整率 Vo1 ±0.5%； Vo2,Vo3 ±1.5%
·过热、过流保护；输出短路保护（长期自恢复）
·隔离电压 输入与输出2500VAC/1min，
输入与外壳2000VAC/1min
输出与外壳 500VAC/1min
·效率 80%（典型值）
·绝缘电阻 500MΩ
·开关频率 40-300KHz典型，330KHz
·满载工作温度（壳温）范围 -25℃～+95℃
·MTBF 2X105Hrs
技术参数:
型号 | 输入电压范围(VAC) | 输出电压 （VDC） | 输出电流 （A） | 纹波噪声 （mVp-p） |
MAC05-S05N（W） | 85-265,165-265 | 5.0 | 1.0 | 50 |
MAC05-S12N（W） | 12.0 | 0.45 | 100 | |
MAC05-S15N（W） | 15.0 | 0.35 | 100 | |
MAC05-S24N（W） | 24.0 | 0.22 | 100 | |
MAC05-D05N（W） | 5.0/-5.0 | 0.5/0.5 | 50/50 | |
MAC05-D12N（W） | 12.0/-12.0 | 0.22/0.22 | 100/100 | |
MAC05-D15N（W） | 15.0/-15.0 | 0.18/0.18 | 100/100 | |
MAC05-S05S05N（W） | 5.0/5.0 | 1.0/0.1 | 50/50 | |
MAC05-S05S12N（W）I | 5.0/12.0 | 0.8/0.1 | 50/100 | |
MAC05-S05S15N（W）I | 5.0/15.0 | 0.8/0.1 | 50/100 | |
MAC05-S05S24N（W）I | 5.0/24.0 | 0.6/0.1 | 50/100 | |
MAC10-S05N（W） | 5.0 | 2.0 | 50 | |
MAC10-S12N（W） | 12.0 | 0.85 | 100 | |
MAC10-S15N（W） | 15.0 | 0.7 | 100 | |
MAC10-S24N（W） | 24.0 | 0.42 | 100 | |
MAC10-D05N（W） | 5.0/-5.0 | 1.0/1.0 | 50/50 | |
MAC10-D12N（W） | 12.0/-12.0 | 0.45/0.45 | 100/100 | |
MAC10-D15N（W） | 15.0/-15.0 | 0.35/0.35 | 100/100 | |
MAC10-S05S05N（W）I | 5.0/5.0 | 2.0/0.1 | 50/50 | |
MAC10-S05S12N（W）I | 5.0/12.0 | 1.8/0.1 | 50/100 | |
MAC10-S05S15N（W）I | 5.0/15.0 | 1.8/0.1 | 50/100 | |
MAC10-S05S24N（W）I | 5.0/24.0 | 1.6/0.1 | 50/100 | |
MAC15-S05N（W） | 5.0 | 3.0 | 50 | |
MAC15-S12N（W） | 12.0 | 1.25 | 100 | |
MAC15-S15N（W） | 15.0 | 1.0 | 100 | |
MAC15-S24N（W） | 24.0 | 0.64 | 100 | |
MAC15-D05N（W） | 5.0/-5.0 | 1.5/1.5 | 50/50 | |
MAC15-D12N（W） | 12.0/-12.0 | 0.65/0.65 | 100/100 | |
MAC15-D15N（W） | 15.0/-15.0 | 0.5/0.5 | 100/100 | |
MAC15-S05S05N（W）I | 5.0/5.0 | 3.0/0.1 | 50/50 | |
MAC15-S05S12N（W）I | 5.0/12.0 | 2.8/0.1 | 50/100 | |
MAC15-S05S15N（W）I | 5.0/15.0 | 2.8/0.1 | 50/100 | |
MAC15-S05S24N（W）I | 5.0/24.0 | 2.6/0.1 | 50/100 | |
MAC05-S05D12N（W） | 5.0/12.0/-12.0 | 0.5/0.1/0.1 | 50/100/100 | |
MAC05-S05D15N（W） | 5.0/15.0/-15.0 | 0.4/0.1/0.1 | 50/100/100 | |
MAC10-S05D12N（W） | 5.0/12.0/-12.0 | 1.52/0.1/0.1 | 50/100/100 | |
MAC10-S12D05N（W） | 12.0/5.0/-15.0 | 0.75/0.1/0.1 | 100/50/50 | |
MAC15-S05D12N（W） | 5.0/12.0/-12.0 | 2.52/0.1/0.1 | 50/100/100 | |
MAC15-S12D05N（W） | 12.0/5.0/-5.0 | 1.17/0.1/0.1 | 100/50/50 |
备注：表中所列为常规品种，可为用户定制特殊品种。
外形尺寸及管脚底视图(示意图，单位:mm)
单路、双路、双路隔离模块电源尺寸：55×45×23mm
dzsc/17/9233/17923319.jpg
叁路电源模块尺寸：62×45×23.5mm
dzsc/17/9233/17923319.jpg
管脚定义：
编号 | 单路 | 双路 | 双路隔离 | 叁路 |
1 | L | L | L | L |
2 | N | N | N | N |
3 | FG | FG | FG | FG |
4 | Vo1+ | Vo1+ | Vo1+ | Vo2+ |
5 |
| COM | GND1 | COM |
6 | GND | Vo2- | GND2 | Vo3- |
7 |
|
| Vo2+ | Vo1+ |
8 |
|
|
| GND |
- 所属城市：浙江 杭州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈平
- 电话：0571-88915820
- 传真：0571-88915820
- 手机：
- QQ ：
直流输入ATX电源 DC12VATX电源 100W
信息内容：MZ100ATX1UEA型开关电源技术条件1.输入特性1.1输入电压: 9.5V～18V DC1.2输入方式：9.5×2接线排方式1.3输入冲击电流：≤30A1.4输入电流：输入电压为12VDC、输出负载为 12V/2A、 5V/8A、-5V/0.2A、-12V/0.2A、 3.3V/8A、 5VSB/0.75A时，测量值12.4A； 1.5效率: ≥60%2.输出特性2.1输出电压及电流:输出电压 3.3V 5V 12V-5V-12V 5VSB输出电流0～7.0A1.5～12A0.5～3.0A0～0.2A0～0.3A0～1.0A输出功率 3.3V、 5V总输出功率≤70WOPP功率:180W～220W2.2负载稳定度:输出电压 3.3V 5V 12V-5V-12V 5VSB负载稳定度±5%±5%±5%±3%±10%±5%2.3电压稳定度:输出电压 3.3V 5V 12V-5V-12V 5VSB电压稳定度±1%±1%±1%±1%±2%±1%2.4纹波（Vp-p）:输出电压 3.3V 5V 12V-5V-12V 5VSB纹波≤80mV≤80mV≤80mV≤80mV≤80mV≤80mV2.5开启时间 关断电源至少1秒后重新启动，测量从输入接通，到输出电压标称值的95%所需时间，小于800mS。2.6维持时间 输入电压断开到输出电压降到标称值的95%所需时间≥16.6mS。2.7输出具有空载短路保护、过功率保护2.8 PG信号：高电平有效信号。正...
AC/DC电源模块20W,220V转24V0.83A,交直流电源,电源转换模块

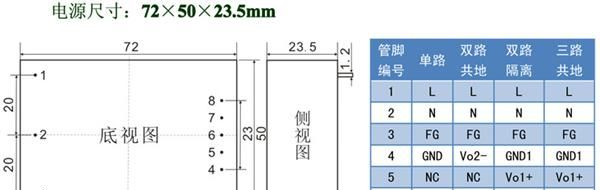

信息内容：AC/DC模块电源20W,AC220V转DC24V/0.83A,电源尺寸72*50*23.5mm,输出电压、输出电流可根据用户需求定制!dzsc/19/2560/19256033.jpgdzsc/19/2560/19256033.jpgAC/DC电源模块20W产品特性·输出电压精度 ±1%； ·电压调整率 ±0.2%；·负载调整率 ±0.5%；·过载、过热保护（短暂）·隔离电压 输入与输出2500VAC/1min，·效率 80%（典型值）·温漂系数 0.1%/°C·工作温度 -25℃~ 75℃·MTBF 2X105Hrs·壳材 塑壳/金属壳AC/DC电源模块20W型号dzsc/19/2560/19256033.jpg20W电源模块尺寸输出图：【电源尺寸72*50*23.5mm，金属壳】dzsc/19/2560/19256033.jpg
