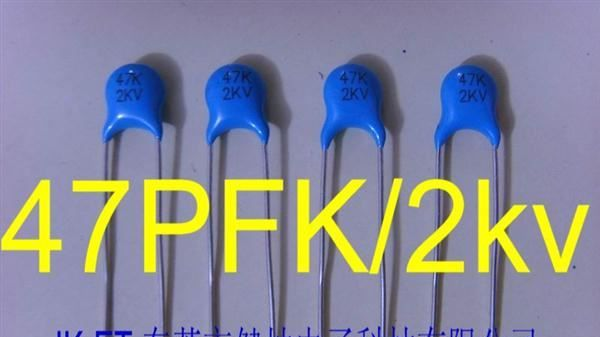

品牌:JK-ET , JHC 型号:SL 47PK/2KV 介质材料:陶瓷(瓷介) 应用范围:谐振 外形:圆片形 功率特性:小功率 频率特性:高频 调节方式:固定 引线类型:同向引出线 允许偏差:±10(%) 标称容量:0.000047(uF) 损耗:Q≥1000. 额定电压:DC2000(V) 绝缘电阻:I.R≥10000(mΩ) 温度系数:-25 ~ +85℃
Ⅰ类:度补偿电容器主要由氧化钛组成,具有较低的介电常数,低损耗,高稳定性,电容量随温度的变化近似线性,这种电容器主要使用于谐振回路或其他高值和高稳定性的电路中。
1、使用温度范围: -25 ~ +85℃
2、静电容量: 1MHZ(Ⅰ类) 和25±2℃以内、Vrms=1.0v , 不超过容量精度要求
3、测试电压: UR<6KV , Ut=1.5 UR +500v ;
4、绝缘阻抗: 依额定电压±3%印加60±5秒达到,I.R≥10000MΩ
5、Q值:当C<30PF,Q≥400+20×C,当C> 30PF,Q≥1000.
Ⅰ类:度补偿电容器主要由氧化钛组成,具有较低的介电常数,低损耗,高稳定性,电容量随温度的变化近似线性,这种电容器主要使用于谐振回路或其他高值和高稳定性的电路中。1、使用温度范围: -25 ~ 85℃2、静电容量: 1MHZ(Ⅰ类) 和25±2℃以内、Vrms=1.0v , 不超过容量精度要求 3、测试电压: UR<6KV , Ut=1.5 UR 500v ;4、绝缘阻抗: 依额定电压±3%印加60±5秒达到,I.R≥10000MΩ5、Q值:当C<30PF,Q≥400 20×C,当C> 30PF,Q≥1000.
