远程开关电源控制器
| 价 格： | 面议 |
品牌:JTY 型号:PWR-104 设备类型:远程电源控制 外形尺寸:305*132*45（mm） OEM:可OEM 质保:三年（年）
远程电源控制器技术要求
(1) 设备型号为PWR-104，提供一路220V电源输入（3线制），三路220V电源输出（3线制），输入按照20A电流设计，输出按照5A 10A 10A电流设计.
(2) 采用黑色金属外壳，尺寸为“宽305?深132?高45mm”，电源的输入输出接口位于同一个侧面，数据接口和拨动开关位于另外一个侧面，如图1所示；
dzsc/17/9115/17911540.jpg 电 源 控 制 器 |
电源输入 |
电源输出 |
数据输入 |
数据换出输入 |
地址设置开关 |
终结电阻开关 |
电源指示灯 |
工作指示灯 |
电源开关 |
图1 接口分布
(3) 电源输入采用接线柱方式，三路电源输出都采用插座方式，2个数据接口采用RJ45方式；
(4) 设备外壳必须标明接口的说明（分别是电源输入、电源输出1、电源输出2、电源输出3、数据输入、数据环出、地址设置开关、终结电阻开关、电源指示灯、工作指示灯、保险管、电源开关）.
(5) 电源开关用于手动控制设备是否工作；电源控制器的供电直接从输入中获取。
(6) 电源指示灯（红色）和工作指示灯（绿灯）；
(7) 控制电路带看门狗电路，保证设备永不死机，设备启动时间小于1秒钟；
(8) 通信控制采用RS422方式，提供4比特的地址设置拨动开关，使得同一个总线上能够容纳最多16个电源控制器设备（地址为1～16）；选位开关按二进制的计算方法,即是0001表示为一号终端机,0010表示为2号终端机,依此类推.0000表示为16号终端机. 端口标示如下图所示
（9）数据线的连接方式如见表1。
表1 数据接口方式
线颜色 | 9芯公头（控制机） |
| RJ45（电源控制器） | ||
接头序号 | 描述 |
| 槽序号 | 描述 | |
白橙★ | 1 | Tx- |
| 1 | Rx- |
橙色★ | 2 | Tx |
| 2 | Rx |
白绿★ | 5 | GND |
| 3 | GND |
蓝色★ | 4 | Rx- |
| 4 | Tx- |
白蓝★ | 3 | Rx |
| 5 | Tx |
绿色★ |
| 不连接 |
| 6 | 不连接 |
白棕★ |
|
| 7 | ||
棕色★ |
|
| 8 | ||
在上面的表格中，右边是电源控制器，采用标准的直连网线制作RJ45水晶头，电源控制器RJ45母座的芯1（白橙）连接的是422芯片的Rx-端，芯2（橙色）连接的是Rx ，芯3（白绿）连接的是GND，芯4（蓝色）连接的是Tx-，芯5（白蓝）连接的是Tx ；
(10) 数据输入和数据环出两个RJ45接口在电路板上使用PCB布线直接一一对应连通，以保证设备出现故障时，不影响到后面的设备；
(11) 由于采用RS422总线方式，还提供了终结电阻，并采用一个拨动开关控制是否启用终结电阻（出厂时终结电阻都处于未启用状态）；
(12) 支持3个命令：开启、关闭、查询，其中“开启”表示同时打开3路电源输出（包括零线、火线），“关闭”表示同时关闭3路电源输出（包括零线、火线），“查询”表示查询当前开关的状态（开启还是关闭）；开启和关闭还可以单独的控制1~16个不同地址的终端机。
(13) 只有接收到命令后才返回数据，不主动返回任何数据；
(14) 串口设置参数为波特率38400，无校验、数据位8位、停止位1位，控制协议如下：
l 整个命令长度为固定4个字节，第1个字节为开始字节0xAB；第2个字节为地址字节（0x00～0x0f、0xff）；第3个字节为命令/状态字节（0x01～0x03,0xff见下表）；第4个字节为校验和字节（为前面3个字节的和，取消进位）；
l 如果地址数据为0xff，表示控制机发送的是广播数据（排除查询命令），总线上的所有电源控制器都要执行命令，但是不返回任何数据；
l 电源控制器如果发现接收的命令有错误，则返回（0xAB 地址 0xff 校验和）；
l 如果发送开启和关闭命令，则返回数据和发送数据一样，如果发送查询命令，则返回的数据中状态字节为0x01表示处于开启状态，为0x02表示处于关闭状态；
表2 控制命令
命令 | 描述 | 命令值 | 返回 |
开启 | 开启电源输出 | 0x01 | 0xAB 地址 0x01 校验和 |
关闭 | 关闭电源输出 | 0x02 | 0xAB 地址 0x02 校验和 |
查询 | 查询开关状态 | 0x03 | 0xAB 地址 0x01/0x02 校验和 |
（13）本远程电源控制器电性能参数如下表
输入 ＩＮＰＵＴ | 电压／电流 ＶＯＬ／ＣＵＲＲＥＮＴ | AC180~245vAC Imax 0.02A |
频率 ＦＲＥＱＵＥＮＣＹ | 47~63Hz | |
冲击电流 INRUSH CURRENT | 5A | |
输出 OUTPUT | 启动时间 START-UP TIME | <1S |
保持时间 HOLD-UP TIME | >1S | |
功率 POWER | ≤5W | |
保护功能 PROTECTION FUNCTION | 采用二级共模抗干扰电路,防止外部杂波对本设备的影响 | |
绝缘强度 ISOLATION
| 输入—输出 INPUT-OUTPUT | 1.5kvAC/min Cutoff current=10mA |
输入(零线和火线)—地 INPUT—FG | 2.5kvAC/min Cutoff current=10mA | |
输出(零线和火线)—地 OUTPUT—FG | 2.5kvAC/min Cutoff current=10mA | |
绝缘阻抗 ISOLATION RESISTANCE | 输入—输出 INPUT-OUTPUT | ≥50MΩ,500VDC |
输入(零线和火线)—地 INPUT—FG | ≥50MΩ,500VDC | |
输出(零线和火线)—地 OUTPUT—FG | ≥50MΩ,500VDC | |
规格尺寸 DIMENSIONS | 长*宽*高（mm） LENGTH*WIDTH*HEIGHT | 305mm?132mm?45mm |
环境 ENVIRONME-NT | 工作温度 OPERATING TEMPERATURE | 0℃~80℃ 20%~90% RH |
储藏温度 STORAGE TEMPERATORE | -2℃~80℃ 10%~90% RH | |
以上仅供参考
dzsc/17/9115/17911540.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 朱桦
- 电话：0755-26452628
- 传真：0755-26452628
- 手机：
- QQ ：
供应工控电脑开关电源
信息内容：品牌:JTY 类型:高频开关电源 型号:ICA-150W 输入电压:AC175~255V（V） 输出功率:≥150W（W） 输出电压:-5V,+5V,-12V,+12V（V）输入ＩＮＰＵＴ电压／电流ＶＯＬ／ＣＵＲＲＥＮＴAC175~255VImax 0.8A 频率ＦＲＥＱＵＥＮＣＹ47-60HZ 效率ＥＦＦＩＣＩＥＮＣＹ>70% Typ 冲击电流INRUSH CURRENT30A 漏电流LEAKAGE CURRENT<0.5mA/220vDC 输出OUTPUT电压（V）VOLPAGE12V5V-5V-12V 电流（A）CURRENT5A14A1A1A 电压调整率LINE REQULATION---------- 负载调整率LOAD REQULATION--------- 纹波（mVP）RIPPLE≤24mV ≤36mV≤40mV≤80mV 温度系数TEMPERATURE COERNICIENT+/-0.02/℃ 输出电压调整范围OUTPUT VOLTAGE ADJ---------- 启动时间START-UP TIME<1S 保持时间HOLD-UP TIME>1S 功率POWER≥150W 保护功能PROTECTIONFUNCTION过流保护O．C．P．150%~250%of rating , pulsing mode 过压保护O．V．P．____ 绝缘强度ISOLATION 输入—输出INPUT-OUTPUT1.5kvAC/minCutoff current=10mA 输入—地INPUT—FG1.5kvAC/minCutoff current=10mA 输出—地OUTPUT—FG0.5kvAC/minCutoff current=10mA 绝缘阻抗ISOLATIONRESISTANCE输入...

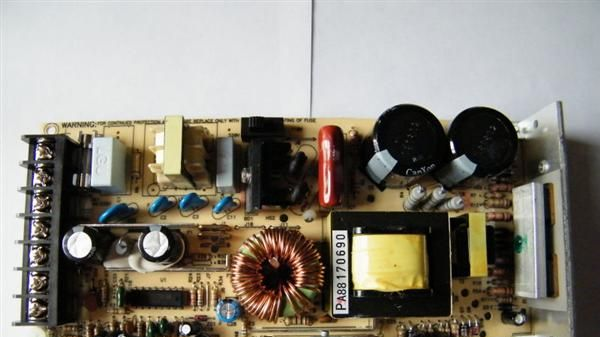

供应36W LED开关电源
