JY-150，JY-151，JY-152电压继电器
| 价 格： | 面议 |
应用范围:电压 品牌:欣继电气 型号:JY-150 产品系列:电压继电器 触点形式:常规 额定电压:DC220（V） 电流性质:直流 外形:大型 功率负载:大功率 防护特征:敞开式 直流电阻:1000（Ω） 吸合电流:5（A） 释放电流:5（A） 线圈功率:5（W） 额定工作频率:50（Hz）
1概述JY-150系列电压继电器（以下简称产品）适用于继电保护线路中，作为过电压保护或低电压闭锁的动作元件。该产品采用集成电路原理构成，它克服了原来电磁型电压继电器触点易抖动，工作时噪音大，动作值、返回值难调整及运输后动作值易变等缺点，而且不需辅助电源，可代替DY-30，DY-50电磁型电压继电器。它的性能优于JY-30系列电压继电器，不需要有专门的直流回路来作为继电器的工作电源，方便了用户，抗干扰能力增强。该产品的体积小，功耗低，可靠性高，抗干扰能力强，具有良好的抗震性，并可节约大量原材料，减少工作量，大大降低了劳动强度。该产品的推广使用具有重大的经济效益和社会效益。1.1主要功能及特点a) 具有动作指示信号；b) 过电压（或欠电压）动作；c) 线圈串并联可改变整定范围；d) 采用数字式拨轮开关来整定定值；e) 不需要辅助电源，简化了现场的安装配线。1.2产品型号、规格及订货示例dzsc/17/9111/17911103.jpg 注：JK-1壳体的代号只有四种即：1，2，5，6，其形式与A11的1，2，5，6形式对应。2产品结构及原理2.1产品结构产品采用JK-1型凸出式后接线或前接线壳体和A11系列壳体，A11壳体同一机芯可适用于嵌入式A11K，拼块嵌入式A11P，凸出式前接线A11Q和凸出式后接线A11H四种结构型式。产品的外形尺寸及安装尺寸见附图1，结构代号为A11K、A11P、A11H、A11Q及JK-1。2.2产品的原理框图如图1所示。原理简介：通过图2所示②与⑧端子，输入电压量，经隔离采样，整流滤波后与整定调节的基准电位进行比较，并将其信号送到启动回路，出口继电器动作，并具有出口信号显示。继电器的整定值是指线圈并联时的动作值，线圈串联时，动作电压增加一倍。3结构端子图JY-150系列电压继电器各类端子图如图2所示。dzsc/17/9111/17911103.jpgJY-151 JY-155 JY-152 JY-156dzsc/17/9111/17911103.jpgJY-153 JY-157 JY-154 JY-158 图2 JY-150系列电压继电器端子图（背视）图中：JY-151～JY-154为过电压继电器，触点状态为正常时状态，JY-155～JY-158为欠电压继电器，触点状态为动作时状态，K1、K2、K3为继电器的输出触点。其中JK-1凸出式结构只有四种形式，即：JY-151，JY-152，JY-155，JY-156,且端子只有8个，即：1，2，3，4，5，6，7，8，分别对应于A11的：1，3，5，7，2，4，6，8。4技术参数4.1 额定参数及规格4.1.1额定电压：100V、200V（线圈并联值）；4.1.2额定频率：50Hz；4.1.3产品的规格如表1所示。表1
| 型号 | 整定电压（V） | 额定电压（V） | 长期允许电压（V） | 电压整定范围（V） | 动作电压范围（V） | |||
| 线圈并联 | 线圈串联 | 线圈并联 | 线圈串联 | 线圈并联 | 线圈串联 | |||
| JY-151JY-152JY-153JY-154 | 200 | 100 | 200 | 110 | 220 | 15～199.8 | 15～100 | 30～200 |
| 400 | 200 | 400 | 220 | 440 | 70～400 | 70～200 | 140～400 | |
| JY-155JY-156JY-157JY-158 | 200 | 100 | 200 | 110 | 220 | 15～199.8 | 15～100 | 30～200 |
| 400 | 200 | 400 | 220 | 440 | 70～400 | 70～200 | 140～400 | |
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈成国
- 电话：0577-61677278
- 传真：0577-61677278
- 手机：
- QQ ：
SS-23E型时间继电器（欣继电气）

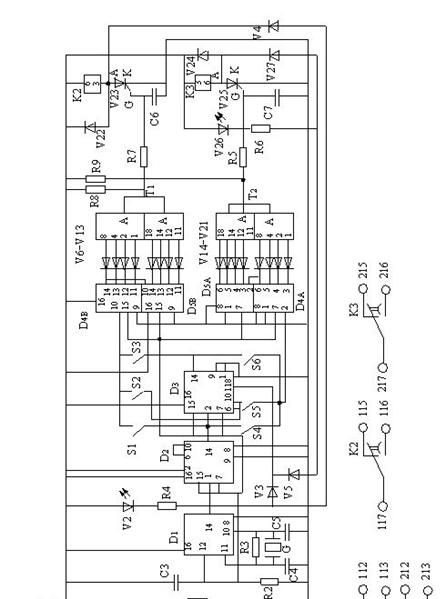

信息内容：应用范围:时间 品牌:欣继电气 产品系列:时间继电器 型号:SS-23E 触点形式:常规 额定电压:DC220（V） 电流性质:直流 防护特征:敞开式 直流电阻:1000（Ω） 吸合电流:5（A） 释放电流:5（A） 触点切换电压:5（V） 触点切换电流:10（A）1用途 SS－23E 型时间继电器 (以下简称继电器)作为辅助元件，广泛用于各种保护及自动控制电路中，使被控制的元件得到所需的延时。2 结构及工作原理2.1 结构继电器采用 JCK－10A / 4 壳体，其外形、背后端子、安装方式及开孔尺寸见附录。外附电阻外形及安装尺寸见图 1、面板示图见图 2、背后端子接线图见图 3。继电器外附电阻型号及规格数量如表1。表 1额定电压外 附 电 阻(V)型 号 及 规 格数 量DC 220RXYC—20—7.5kΩ1DC 110RXYC—20—3kΩ1DC 48RXYC—20—620Ω1dzsc/17/9817/17981759.jpg dzsc/17/9817/17981759.jpg dzsc/17/9817/17981759.jpg 图 1 外附电阻外形及尺寸 图2 面板示意图 图 3 背后端子接线图2.2 工作原理 继电器原理接线图如图4所示。 当 218(+) 和 228(－) 两端施加额定电压时,稳压管 V1 两端获得 15V 左右的稳定电压，所用集...
