三组合交流电流（电压）变送器
| 价 格： | 面议 |
品牌:行正 产品型号:三组合交流电流（电压）变送器
一、概述
交流电流（电压）变送器是一种能将被测交流电流（交流电压）转换成按线性比例输出直流电压或直流电流的仪器，广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。
交流电流、电压变送器具有单路、三路组合结构形式，其特点为：
1、准确度高（典型：0.2% 0.05%）。
2、整个量程范围都有极高的线性度。
3、集成化程度高，结构简单，优良的温度特性和长期工作稳定性，使变送器免于定期校验。
二、产品名称及型号
名 称 | 型 号 | 辅 助 电 源 |
单交流电流变送器 | YWD-I、 YWE-I、YWF-I 、YWL-I | YWD系列可选：AC：220V 110V DC：220V 110V 48V 24V YWE、YWF、YWL系列可选： DC： 24V、15V、12V |
三组合交流电流变送器 | YWD-3I、YWE-3I、YWL-3I | |
单交流电压变送器 | YWD-U、 YWE-U、YWF-U 、YWL-U | |
三组合交流电压变送器 | YWD-3U、YWE-3U、YWL-3U |
三、执行标准
GB/T13850-1998idtIEC688:1992
四、主要技术指标
a) 精度等级： 0.2级、0.5级
b) 输入、输出及辅助电源参数
Vn 输入电压 | V0 0～70V | V1 0～120V | V2 0～250V | V3 0～300V | V4 0～450V | V5 0～500V | V6 用户自定 | ||||||||||
An 输入电流
| A1 0～1A | A2 0～5A | A3 0～10A | A4 0～30A | A5 0～50A | 注： A4、A5、 A6、A7、 A8 仅适合于YWF类结构的产品。 | |||||||||||
A6 0～75A | A7 0～100A | A8 0～150A | A9 用户自定义 | ||||||||||||||
Pn 输助电源 | P1 DC24V±15% | P2 DC12V±15% | P3 AC220V±15% | P4 用户自定 | |||||||||||||
On 输 出 | O1 0～5V | O2 1～5V | O3 0～2OmA | O4 4～20mA | O5 用户自定 | ||||||||||||
c) 输入频率： 50Hz±5Hz
d) 过载输入：电流：2倍连续 30倍1 秒
电压：2倍连续
e) 吸收功率：电压回路：＜0. 5VA/450V
电压回路：＜0.2VA/100V
电流回路：＜0.1 VA/5A
f) 响应时间： ≤350ms
g) 输出负载：电流：当辅助电源≥24V时，RL≤650Ω；
当辅助电源为＋12V、＋15V时，RL≤300Ω；
电压：RL≥2kΩ
h) 工频耐压：输入/输出/外壳间：AC 2kV/min
i) 绝缘电阻： ≥20MΩ
j) 冲击电压： 5kV/1.2-50μs（峰值）
k) 工作环境：温度:-10～50℃ 湿度:10～90%（无凝露）
l) 贮藏条件：温度:-40～70℃ 湿度:10～95%（无凝露）
m) 外形尺寸：
YWD-I、YWD-U型： 55 mm×75 mm×120mm³
YWD-3I、YWD-3U型： 110 mm×75 mm×120mm
YWE-I、 YWE-U型： 42mm×75 mm×70mm
YWE-3I、YWE-3U型： 110 mm×75 mm×70mm
YWF-I、 YWF-3U型： 104 mm×31 mm×77mm
YWL-I(3I)、 YWL-U(3U)型： 75 mm×22.5mm×100mm
五、接线图
1、YWD系列单交流电流（电压）/三组合交流电流（电压）变送器
dzsc/17/9108/17910874.jpg
- 所属城市：安徽 滁州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张行正
- 电话：0550-7304662
- 传真：0550-7304662
- 手机：
- QQ ：
高精度智能变送器
信息内容：品牌:行正 型号:高精度智能变送器 类型:智能压力变送器 测量介质:~ 测量范围:9（kPa） 精度等级:~ 输出信号:~（mA） 防爆等级:~ 防护等级:~产品名称:高精度智能变送器产品说明:产品名称:高精度智能变送器产品型号:DX110A简单介绍高精度智能压力变送器是我公司引进国外先进技术和设备生产的新型变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。高精度智能变送器的详细介绍高精度c变送器 DX110A差压变送器用于测量液体、气体和蒸汽的液位、密度和压力，然后将其转变成4-20mADC的电流信号输出。 DX110A也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们进行设定和监控等高精度智能压力变送器是我公司引进国外先进技术和设备生产的新型变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，同时与传统的1151、CECC等系列产品在安装...

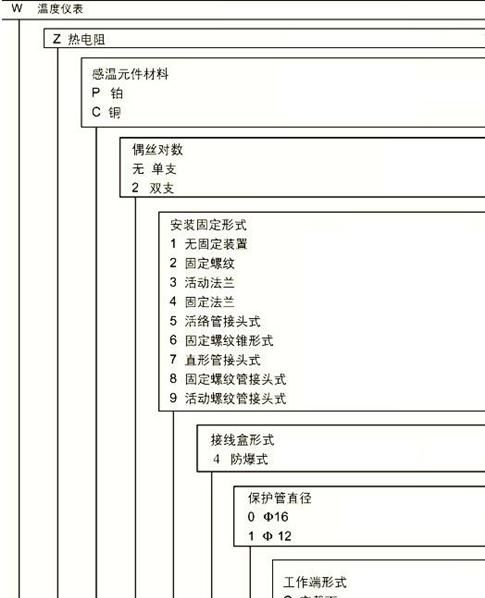

防爆热电阻
