德国申克电涡流传感器SD-081
| 价 格： | 1350.00 |
品牌:德国申克 型号:SD-081 种类:位移 材料:陶瓷 材料物理性质:磁性材料 材料晶体结构:多晶 制作工艺:陶瓷 输出信号:数字型 防护等级:普通 线性度:1（%F.S.） 迟滞:1（%F.S.） 重复性:1（%F.S.） 灵敏度:4mV/µm（100mV/mil） 漂移:3.5mm 分辨率:4mm
德国申克SD系列分离式传感器组成:
- 自带有连接电缆的传感器
- 长度与传感器自带电缆相配的延伸电缆
- 相对应的前置放大器
由于这种传感器的选性较多，探头、前置器及延伸电缆必须配套使用，因此我们建议您同我们联系来选择正确的方案。
常见用途：
| 汽轮机TSI测量 | 轴向位移（量程在4MM以内），胀差（斜面测量时） |
| 水轮机振摆测量 | 轴向位移（量程在4MM以内），抬机量（量程在4mm以内) |
| 风机/压缩机/水泵振动监测 | 轴向位移（量程在4MM范围内） |
技术指标：
灵敏度：4mV/µm（100mV/mil）
量程：3.5mm
灵敏度误差：±5%（室温）
±10%（整个工作温度范围内）
线性度：±1%（室温）
±7%（整个工作温度范围内）
工作温度：
探头：-30℃~180℃
延长电缆：-50℃~200℃
前置器：-30℃~65℃
探头直径：8.2mm
电源：-24V（-18V~-26VDC）＜30mA电流
允许传输信号电缆长度：1000米
选型指南：
探头、前置器、延长电缆构成电涡流传感器（系统）。探头本体电缆与延长电缆长度相加要与前置器要求的电缆总长相等（输入端）。
例：前置器输入端总电缆长度要求5米，探头本体电缆与延长电缆之和必须为5米，可以有两种相组合：
（1）探头本体电缆0.5米，延长电缆4.5米
（2）探头本体电缆1米，延长电缆4米
探头SD-081
SD-081-【A】-【B】-【C】-【D】-【E】
dzsc/17/9106/17910692.jpg
A：安装螺纹
M10×1……………………………………………………3
3/8“-24UNF-2A………………………………………4
1/2“-20UNF-2A………………………………………5
公制螺纹
B：探头体长度（45~255mm可选）
标准长度
45mm………………………………………………………045
75mm………………………………………………………075
255mm……………………………………………………255
C：探头本体电缆
0.5米…………………………………………………05
1米……………………………………………………10
D：电缆铠装
不带铠装………………………………………………0
Φ6不锈钢铠装…………………………………………1
E：特殊要求
没有……………………………………………………0
有………………………………………………………1
延伸缆
EC-【A】-【B】-【C】
A：铠装
无铠装（-50~200℃）………………………………001
金属铠装（-50~200℃）……………………………002
人造材料铠装（-50~200℃）………………………003
B：长度
4.0m±0.2m……………………………………………………40
4.5m±0.3m……………………………………………………45
9.0m±0.4m（只用于OD-053）…………………90
9.5m±0.6m（只用于OD-053）…………………95
C：特殊要求
没有……………………………………………………0
有………………………………………………………1
（备注：延伸电缆长度以1米为变化单位）
前置器
OD-【A】-【B】
A：类型
3.5mm量程，适用于5米同轴电缆……………………081
3.5mm量程，适用于10米同轴电缆…………………083
B：特殊要求
没有…………………………………………………………0
有……………………………………………………………1
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吴金剑
- 电话：010-139110114
- 传真：010-139110114
- 手机：
- QQ ：

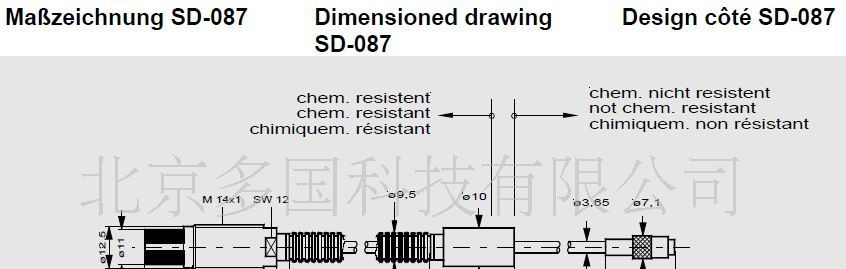

德国申克电涡流传感器SD-087
信息内容：品牌:德国申克 型号:SD-087 种类:位移 材料:陶瓷 材料物理性质:磁性材料 材料晶体结构:多晶 制作工艺:陶瓷 输出信号:数字型 防护等级:普通 线性度:1（%F.S.） 迟滞:1（%F.S.） 重复性:1（%F.S.） 灵敏度:4mV/µm（100mV/mil） 漂移:3.5MM 分辨率:4MM德国申克SD系列分离式传感器组成:自带有连接电缆的传感器长度与传感器自带电缆相配的延伸电缆相对应的前置放大器由于这种传感器的选性较多，探头、前置器及延伸电缆必须配套使用，因此我们建议您同我们联系来选择正确的方案。 常见用途：石化行业中应用SD-087防化学腐蚀11mm陶瓷探头，不锈钢电缆连接保护，测量范围：3.5mm, 温度：180°CSD-088防化学腐蚀11mm陶瓷探头，电缆无保护，测量范围：3.5mm, 温度：180°CSD-089带支架的反装防化学腐蚀11mm陶瓷探头，电缆无保护，测量范围：3.5mm, 温度：100°C 技术指标：灵敏度：4mV/µm（100mV/mil）量程：3.5mm灵敏度误差：±5%（室温） ±10%（整个工作温度范围内）线性度：±1%（室温） ±7%（整个工作温度范围内）工作温度：探头：-30℃~100℃延长电缆：-50℃~200℃前置器：-30℃~65℃探头直径：11mm电源：...
德国申克防爆电涡流传感器INA-083

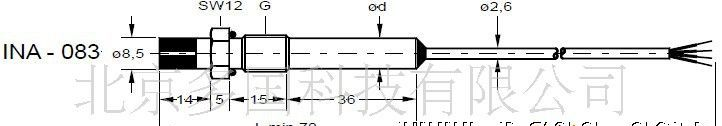

信息内容：品牌:德国申克 型号:防爆电涡流传感器INA-083 种类:位移 材料:金属 材料物理性质:导体 材料晶体结构:多晶 制作工艺:集成 输出信号:数字型 防护等级:防爆 线性度:1（%F.S.） 迟滞:1（%F.S.） 重复性:1（%F.S.） 灵敏度:8MV/μm 漂移:1.5MM 分辨率:1一体式涡流传感器一体式涡流传感器有一个内置的放大器及相连接的延伸电缆。因此不需要额外的放大器及延伸电缆，只需要考虑传感器的参数及安装附件。建议：为正确选择与安装传感器，请与我们联系，确保选择正确的方案。 常见用途： 汽轮机TSI测量轴振、转速/零转速、偏心、键相、超速保护测量水轮机振摆测量摆渡、转速、键相风机/压缩机/水泵振动监测轴振、转速、键相、轴向位移（量程在1.5MM范围内） 接线方法： dzsc/17/9107/17910700.jpg技术指标： INA-083 反装，带AC-101 dzsc/17/9107/17910700.jpg 灵敏度：8mV/µm（200mV/mil）量程：1.5mm灵敏度误差：±5%（室温） ±10%（整个工作温度范围内）线性度：±1%（室温） ±7%（整个工作温度范围内）工作温度：0℃~125℃探头直径：7.5mm电源：-24V（-18V~-26VDC）＜30mA电流允许传输信号电缆长度：1000米 选型指南...
