DL-10电流继电器DL-12
| 价 格： | 面议 |
应用范围:电流 品牌:上继 产品系列:电流 型号:DL-12 触点形式:常开型 额定电压:V（V） 电流性质:交流 外形尺寸:小型 触点负载:弱功率 防护特征:防尘罩式 直流电阻:/（Ω） 吸合电流:/（A） 释放电流:/（A） 触点切换电压:/（V） 触点切换电流:/（A）
DL-10系列电流继电器，为电磁式瞬动过电流继电器，它广泛用于电力系统二次回路继电保护装置线路中，作为过电流启动元件。
动作时间：在1.1倍实测动作值时，动作时间不大于0.12s；在2倍实测动作值时，动作时间不大于0.04s．
| 型号 | 整定值 | 整定范围 | 线圈串联 | 线圈并联 | 功率 | 触点数量 | 返回 | |
| 动作电流 | 动作电流 | 消耗 | 动合 | 动断 | 系数 | |||
| DL-11/12/13 | 0.01A | 0.0025-0.01A | 0.0025-0.005A | 0.005-0.01A | ≤7VA | 1 | 1 | ≥0.8 |
| DL-11/12/13 | 0.04A | 0.01-0.04A | 0.01-0.02A | 0.02-0.04A | ≤7VA | 1 | 1 | |
| DL-11/12/13 | 0.05A | 0.0125-0.05A | 0.0125-0.025A | 0.025-0.05A | ≤7VA | 1 | 1 | |
| DL-11/12/13 | 0.2A | 0.05-0.2A | 0.05-0.1A | 0.1-0.2A | ≤7VA | 1 | 1 | |
| DL-11/12/13 | 0.6A | 0.15-0.6A | 0.15-0.3A | 0.3-0.6A | ≤7VA | 1 | 1 | |
| DL-11/12/13 | 2A | 0.5-2A | 0.5-1A | 1-2A | 0.5-1A | 1 | 1 | |
| DL-11/12/13 | 6A | 1.5-6A | 1.5-3A | 3-6A | ≤3.5VA | 1 | 1 | |
| DL-11/12/13 | 10A | 2.5-10A | 2.5-5A | 5-10A | ≤3.5VA | 1 | 1 | |
| DL-11/12/13 | 15A | 3.75-15A | 3.75-7.5A | 7.5-15A | ≤3.5VA | 1 | 1 | |
| DL-11/12/13 | 20A | 5-20A | 5-10A | 10-20A | ≤3.5VA | 1 | 1 | |
| DL-11/12/13 | 50A | 12.5-50A | 12.5-25A | 25-50A | ≤3.5VA | 1 | 1 | |
| DL-11/12/13 | 100A | 25-100A | 25-50A | 50-100A | ≤3.5VA | 1 | 1 | |
| DL-11/12/13 | 200A | 50-200A | 50-100A | 100-200A | ≤3.5VA | 1 | 1 | ≥0.7 |
| ● | 触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。 |
| ● | 介质强度：产品各导电端子连在—起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。 内部接线： dzsc/17/9097/17909744.jpg |
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘彦侠
- 电话：0577-61778078
- 传真：0577-61778078
- 手机：
- QQ ：
上继,电压继电器LY-31
信息内容：应用范围:电压 品牌:国产 型号:上继 LY-31 产品系列:电压继电器 触点形式:常开型 额定电压:V（V） 外形:中型 功率负载:小功率 防护特征:封闭式 直流电阻:/（Ω） 吸合电流:/（A） 释放电流:/（A） 线圈功率:/（W） 额定工作频率:50（Hz）1、用途 LY-30系列电压继电器用于继电保护线路中，作为低电压闭锁的启动元件。2、结构和工作原理 该继电器为电磁机构、瞬时动作。在此基础上加了整流滤波，使原DJ–100系列低电压继电器消除了由于可动系统本身振动引起的轴承和触点磨损现象。 继电器上的刻度值是线圈并联时的电压整定值。 转动刻度盘上的指针以改变游丝的作用力矩，从而可以改变继电器的动作值。 继电器的动作：当电压降至整定值时，动合触点断开，动断触点闭合。 继电器的接线方式：LY—31～33 型继电器，外部接线方式有前接线和后接线两种，壳体的外形和开孔尺寸详见《附录》。继电器的内部接线见图1。dzsc/17/9110/17911096.jpg图 1 内部接线图（未加电状态） 3、技术数据 见表1。4、调试方法 继电器使用前需取下外壳、检查有无在运输中的损坏。如磁极，动片轴尖与轴承磨擦等。调试时必须保证：4.1 LY–31～33型 ...
LY-34无振电压继电器

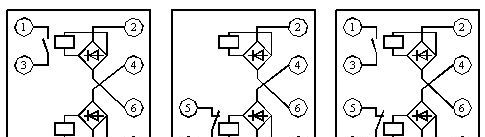

信息内容：应用范围:电压 品牌:其他 型号:侨光 LY-34 产品系列:电压继电器 触点形式:常开型 额定电压:DC（V） 电流性质:直流 外形:中型 功率负载:小功率 防护特征:封闭式 直流电阻:/（Ω） 吸合电流:/（A） 释放电流:/（A） 线圈功率:/（W） 额定工作频率:50（Hz）1、用途 LY-30系列电压继电器用于继电保护线路中，作为低电压闭锁的启动元件。2、结构和工作原理 该继电器为电磁机构、瞬时动作。在此基础上加了整流滤波，使原DJ–100系列低电压继电器消除了由于可动系统本身振动引起的轴承和触点磨损现象。 继电器上的刻度值是线圈并联时的电压整定值。 转动刻度盘上的指针以改变游丝的作用力矩，从而可以改变继电器的动作值。 继电器的动作：当电压降至整定值时，动合触点断开，动断触点闭合。 继电器的接线方式：LY—31～33 型继电器，外部接线方式有前接线和后接线两种，壳体的外形和开孔尺寸详见《附录》。继电器的内部接线见图1。dzsc/17/9111/17911105.jpg图 1 内部接线图（未加电状态） 3、技术数据 见表1。表 1型 号额定电压（V）整定电压范围（V）长期允许电压（V）触点形式返回系数功率消耗触点容量重量（kg）线圈并联线圈串联...
